| Brand Name: | GEZHI or OEM |
| Numer modelu: | Matryca przełączników optycznych |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

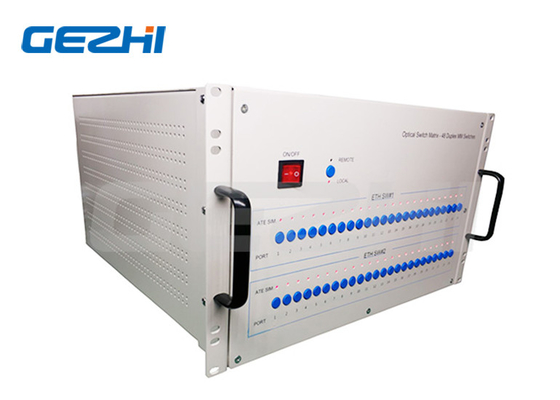

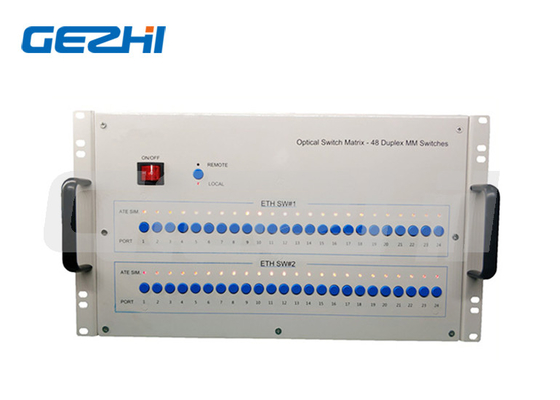

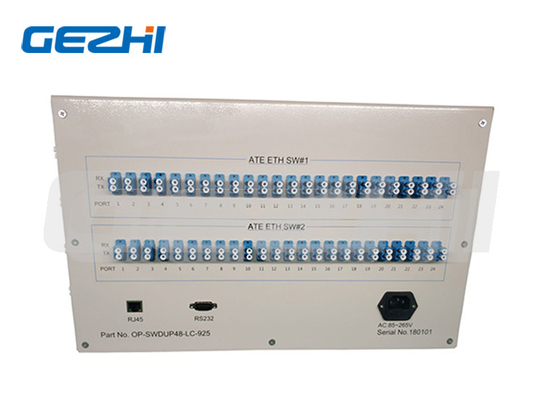

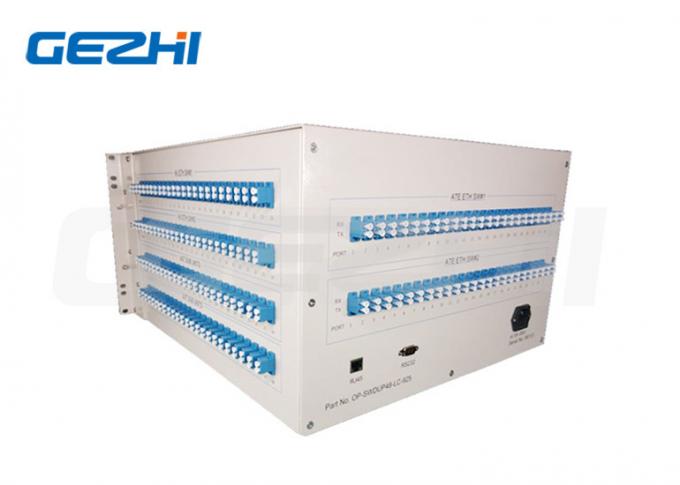

Wysokowydajna matryca przełączników optycznych 48*2x4 do automatycznego pomiaru
Opis
48 szt. 2x4 (D1x2) przełącznik optyczny do montażu w stojaku
Ten przełącznik optyczny jest rodzajem urządzenia sterującego ścieżką światła.odtwarza ścieżkę światła kontrolnego i konwertuje ścieżkę światła.48-D1X2-U składa się z 48 sztuk synchronicznych kombinacji ścieżek świetlnych przełącznika 2x4 mechanicznego przełącznika optycznego, przełącznik optyczny przełącznik sterowania ścieżką światła może być 48 przyciskami na panelu sterowania, może również za pośrednictwem krótkiego zasięgu tryb komunikacji portu szeregowego RS-232 lub zdalna komunikacja Ethernet RJ45 poprzez wysłanie sterowanej programowo ścieżki świetlnej przełącznika sterującego, stan sprzętu ścieżki świetlnej za pomocą zielonego światła i czerwonego światła pokazuje ścieżkę światła.
Cechy
Sieć szeregowa, wysoka niezawodność, wysoka stabilność
Panel wyświetlacza LED.Wyświetlacz wizualny, wygodna obsługa
Przejrzysty sygnał transmisji.Wysoka stabilność i niezawodność
Można ustawić kanał i przedział czasowy automatycznego skanowania
Sterowanie RS232 i zdalne zarządzanie Ethernetem RJ45
Aplikacje
DOPASOWANE
Pomiar automatyczny
Zdalny monitoring sieci optycznej System monitorowania i konserwacji kabli
Indeks techniczny przełącznika matrycy optycznej
| Parametr | Jednostka | 48*2x4 |
| Zakres długości fali | nm | 1260 ~ 1650 lub dostosowane |
| Testowanie długości fali | nm | 1310/1550 lub dostosowane |
| Strata wtrąceniowa (maks.) | dB | ≤1,5 |
| Strata zwrotu | dB | SM ≥ 50 |
| Przesłuch | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Powtarzalność | dB | ≤0,02 |
| Czas przełączania | SM | ≤10 (kanał sąsiedni) |
| Moc optyczna | mW | ≤500 |
| Rodzaj włókna | hm | 9/125 |
| Złącze | / | FC, SC, LC, ST, SMA lub dostosowane |
| Port monitora | / | RJ45 i RS232 lub dostosowane |
| Działający zasilacz (typ wtyczki) | V | AC:220V (50/60Hz) lub DC:36V~72V |
| temperatura robocza | ℃ | -10~+60 |
| Temperatura przechowywania | ℃ | -40~+85 |
| Wymiary do montażu w stojaku | mm | 6U: 483x500x267mm |
Informacje dotyczące zamawiania przełącznika matrycy optycznej OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Tryb | Długość fali | Pakiet | Rodzaj włókna | Średnica włókna | Złącze |
|
48*2x4 S = specyficzność |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm S=Określ |
1U = 1U do montażu w stojaku 2U=2U do montażu w stojaku 3U=3U do montażu w stojaku 4U=4U do montażu w szafie S=Określ |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Określ |
AC = pojedynczy 85 ~ 265 V DC=pojedynczy 36~72V AA=Podwójny 85~265V DD=Podwójny 36~72V AD=AC85~265V+DC36~75V |
00=Brak FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Określ |
|
|
