Szczegóły Produktu:
Zapłata:
|
| Zakres długości fali: | 1260 ~ 1650 nm | Złącze: | FC, SC, LC, ST, SMA lub dostosowane |
|---|---|---|---|
| Port monitora: | RJ45, RS232 | Montaż w stojaku: | Montaż w szafie 19” 1U, 2U, 3U lub 4U |
| High Light: | Przełącznik optyczny Matrix do montażu w stojaku,przełącznik optyczny 32x32 do montażu w stojaku,sprzęt do przełączania optycznego 4x4 |
||

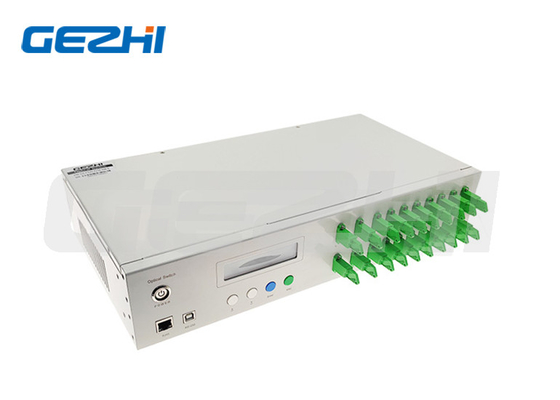

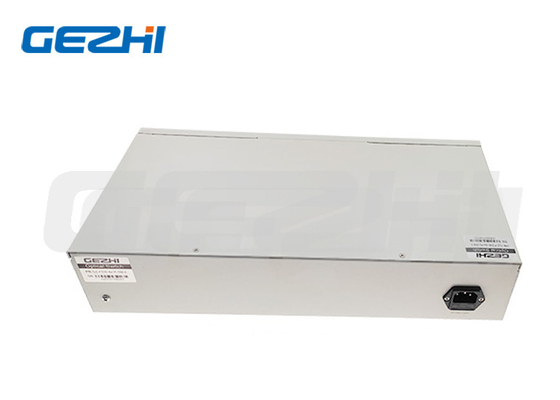

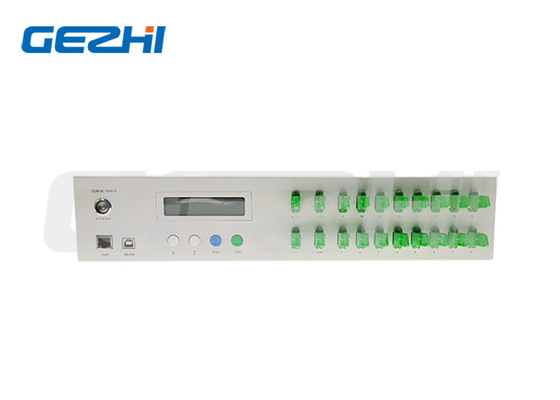

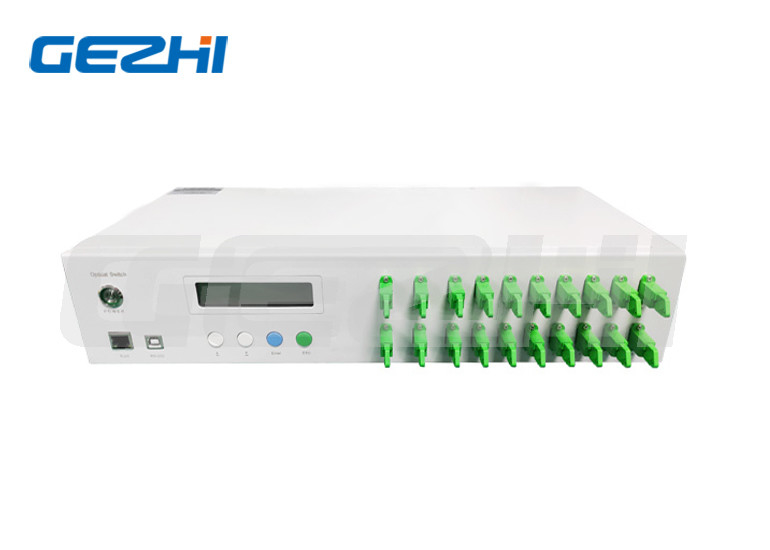

4x4, 8x8, 16x16, 32x32, niestandardowy przełącznik optyczny z matrycą długości fali do montażu w szafie
Przełącznik optyczny Matrix do montażu w stojaku
Matrycowe przełączniki optyczne to wysokowydajne, w pełni nieblokujące, w pełni optyczne przełączniki macierzowe, dostępne z liczbą portów od 4x4 do 128x128.Zostało sprawdzone w najbardziej wymagających zastosowaniach obronnych i w terenie sprawdzone w szerokim zakresie zastosowań komercyjnych przez głównych producentów sprzętu sieciowego, zostały zaprojektowane tak, aby spełniać najwyższe wymagania w zakresie wydajności, bezpieczeństwa i niezawodności aplikacji o znaczeniu krytycznym przy niskich stratach optycznych, niskim wymagania dotyczące zasilania i szybkie prędkości przełączania.
|
Cechy Sieć szeregowa, wysoka niezawodność, wysoka stabilność Panel wyświetlacza LED.Wyświetlacz wizualny, wygodna obsługa Przejrzysty sygnał transmisji.Wysoka stabilność i niezawodność Można ustawić kanał i przedział czasowy automatycznego skanowania Sterowanie RS232 i zdalne zarządzanie Ethernetem RJ45 |
Aplikacje DOPASOWANE Pomiar automatyczny Zdalny monitoring sieci optycznej System monitorowania i konserwacji kabli
|
Indeks techniczny
| Parametr | Jednostka | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Zakres długości fali | nm | 1260~1650 | |||||||||
| Testowanie długości fali | nm | 1310/1550 | |||||||||
| Strata wtrąceniowa | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤2,0 | ≤2,0 | ≤2,5 |
| Strata zwrotu | dB | SM ≥ 50 | |||||||||
| Przesłuch | dB | ≤-55 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Powtarzalność | dB | ≤0,02 | |||||||||
| Dożywotni | czasy | >107 | |||||||||
| Czas przełączania | SM | ≤8 (sąsiedni kanał) | |||||||||
| Moc optyczna | mW | ≤500 | |||||||||
| Złącze | / | FC, SC, LC, ST, SMA lub dostosowane | |||||||||
| Port monitora | / | RJ45, RS232 | |||||||||
| Działający zasilacz (typ wtyczki) | V | AC:220V (50/60Hz) lub DC:36V~72V | |||||||||
| temperatura robocza | ℃ | -10~+60 | |||||||||
| Temperatura przechowywania | ℃ | -40~+85 | |||||||||
| Montaż w stojaku | mm | Montaż w szafie 19” 1U, 2U, 3U lub 4U | |||||||||
Informacje dotyczące zamawiania OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Tryb | Długość fali | Pakiet | Rodzaj włókna | Średnica włókna | Złącze |
|
2x4 2x8 2x64 4x16 16x16 20x20 S = specyficzność |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm 460nm 780nm 980 nm S=Określ |
1U = 1U do montażu w stojaku 2U=2U do montażu w stojaku 3U=3U do montażu w stojaku 4U=4U do montażu w szafie S=Określ |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Określ |
AC = pojedynczy 85 ~ 265 V DC=pojedynczy 36~72V AA=Podwójny 85~265V DD=Podwójny 36~72V AD=AC85~265V+DC36~75V |
00=Brak FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Określ |
