| Brand Name: | GEZHI or OEM |
| Numer modelu: | Przełącznik optyczny 1x128 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |
Przełącznik światłowodowy Szybki czas przełączania Przełącznik optyczny 1x128 z wyświetlaczem LCD
Opis produktu
Ten przełącznik optyczny 1x128 Rackmount składa się z jednego wejścia i 128 wyjściowych portów światłowodowych, które mogą selektywnie przesyłać, przekierowywać lub blokować moc optyczną w światłowodowej linii transmisyjnej.Te przełączniki optyczne są dwukierunkowe i mogą być używane w kierunkach 1x128 lub 128x1.Przełączniki światłowodowe przeznaczone są do światłowodowych sieci komunikacyjnych i przyrządów pomiarowych.
Przegrody panelu przedniego można dopasować do typowych złączy FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO itp. Zwykle ten 2RU 19 ” można zainstalować przełączniki optyczne 1x24, 1x32, 1x48, 1x64 lub niestandardowe.
Aplikacje
DOPASOWANE
Utrzymanie systemu
Zdalne monitorowanie sieci optycznej Monitorowanie kabli
Pomiar automatyczny
Cechy
Można ustawić kanał i przedział czasowy automatycznego skanowania
Panel wyświetlacza LED.Wyświetlacz wizualny, wygodna obsługa
Sieć szeregowa, wysoka niezawodność, wysoka stabilność
Przejrzysty sygnał transmisji.Wysoka stabilność i niezawodność
Sterowanie RS232 i zdalne zarządzanie Ethernetem RJ45
Indeks techniczny
| Parametr | Jednostka | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Zakres długości fali | nm | 1260 ~ 1650 lub dostosowane | |||||||
| Testowanie długości fali | nm | 1310/1550 lub dostosowane | |||||||
| Strata wtrąceniowa (maks.) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| Strata zwrotu | dB | SM ≥ 50 | |||||||
| Przesłuch | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Powtarzalność | dB | ≤0,02 | |||||||
| Czas przełączania | SM | ≤10 (kanał sąsiedni) | |||||||
| Moc optyczna | mW | ≤500 | |||||||
| Rodzaj włókna | hm | 9/125 | |||||||
| Złącze | / | FC, SC, LC, ST, SMA lub dostosowane | |||||||
| Port monitora | / |
RJ45 i RS232 lub dostosowane |
|||||||
| Działający zasilacz (typ wtyczki) | V | AC:220V (50/60Hz) lub DC:36V~72V | |||||||
| temperatura robocza | ℃ | -10~+60 | |||||||
| Temperatura przechowywania | ℃ | -40~+85 | |||||||
| Wymiary do montażu w stojaku | mm | Dostępne jest dostosowanie 1U L483XW230XH44.5 (do 16 kanałów). | |||||||
|
Dostępna jest konfiguracja 2U L483XW230XH89 (do 36 kanałów). Dostępna jest konfiguracja 2U L483XW350XH89 (do 64 kanałów). |
|||||||||
| Dostępne jest dostosowanie 3U L483XW350XH133.5 (do 128 kanałów). | |||||||||
| Dostępne jest dostosowanie 4U L483XW350XH178 (do 256 kanałów). | |||||||||
Informacje dotyczące zamawiania OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Tryb | Długość fali | Pakiet | Rodzaj włókna | Średnica włókna | Złącze |
|
1x4 1x8 1x16 1x32 1x64 1x128 S = specyficzność |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm S=Określ |
1U = 1U do montażu w stojaku 2U=2U do montażu w stojaku 3U=3U do montażu w stojaku 4U=4U do montażu w szafie S=Określ |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Określ |
AC = pojedynczy 85 ~ 265 V DC=pojedynczy 36~72V AA=Podwójny 85~265V DD=Podwójny 36~72V AD=AC85~265V+DC36~75V |
00=Brak FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Określ |
Panel do wyjaśnienia

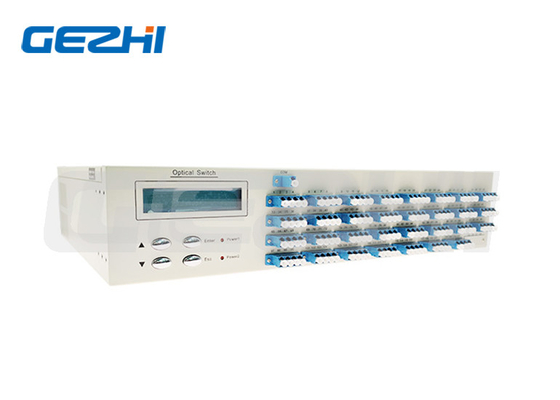

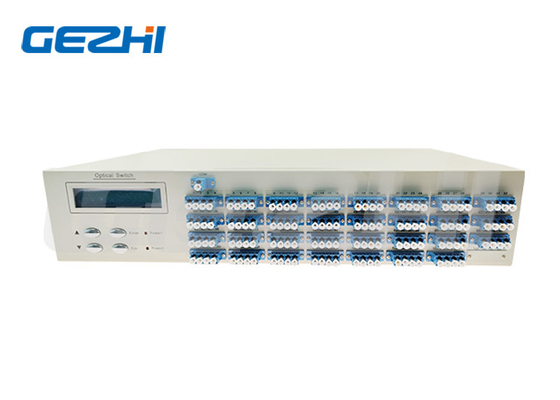

1x128 Przełącznik światłowodowy Panel przedni do montażu w szafie
Zasilanie: Główny wyłącznik zasilania
RJ45: interfejs zarządzania siecią komunikacyjną;
RS-232: RS-interfejs szeregowy;interfejs komunikacji szeregowej RS232;
LCD:Urządzenia wyświetlające informacje bezpośrednio;
▲: Klawisz, aby przejść w górę;▼: Klawisz do poruszania się w dół;Wprowadź: Klucz do określenia;
Esc: Klawisz do anulowania;
com,1~128:Interfejs światłowodowy

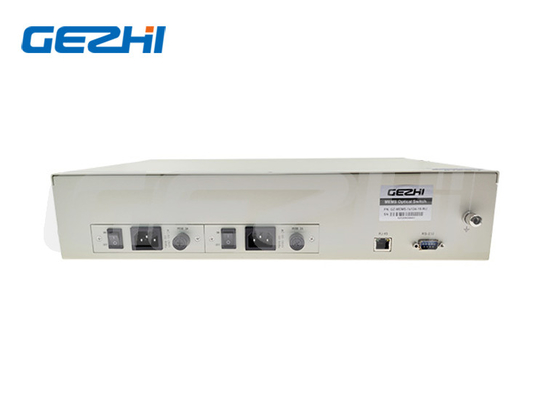

Tylny panel przełącznika światłowodowego 1x128 do montażu w szafie
AC:85~265V: Interfejs przewodu zasilającego;
ON/OFF: Główny wyłącznik zasilania;
Ustawienia domyślne
adres:01
RS-232: szybkość transmisji: 9600;Bity danych: 8 bitów;Bit stopu: 1 bit;Bit parzystości: BRAK;
RJ45: IP:192.168.1.100 ;PORT:5000;TCP/IP: Serwer TCP i UDP
(Stały port: 18888)
Protokół komunikacyjny:
„_”: Podkreślenie
1x128 Światłowodowy przełącznik optyczny do montażu w stojaku Trasa optyczna
Protokół komunikacyjny wszystkie wielkie litery;
Urządzenie za każdym razem wykonuje instrukcję;
„<” Jako instrukcja startowa;">" Jako instrukcja końcowa
|
|
