| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1×N(N≤8) Przełącznik optyczny |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

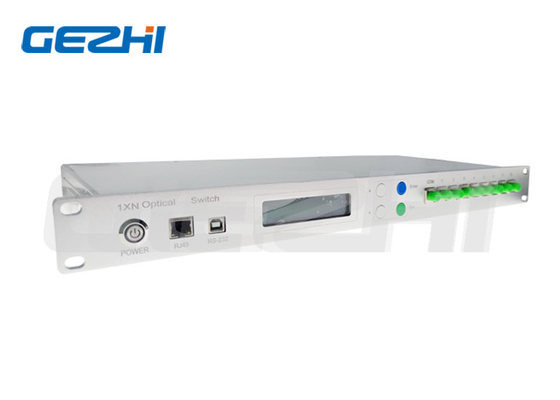

Interfejs RS232 i Ethernet do montażu w stojaku 1×N(N≤8) Przełącznik optyczny
Opis produktu
Przełączniki optyczne 1X8 do montażu w stojaku umożliwiają automatyczne i powtarzalne podłączenie jednego wspólnego włókna do 8 liczby włókien wyjściowych lub wejściowych.Te w pełni optyczne przełączniki są dwukierunkowe i mogą być używane w kierunku 1x8 lub 8x1.Przełączniki optyczne montowane w szafie mogą być wybierane ręcznie z panelu przedniego lub sterowane przez port RS232, port Ethernet.Ten przełącznik światłowodowy jest dostępny w dowolnym rozmiarze 1xN do 1x128.
Oprócz pojedynczego trybu 1260 ~ 1650nm (1310/1550), GEZHI Photonics produkuje również 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm lub niestandardowy przełącznik optyczny.Dostępne są również przełączniki światłowodowe o dużej średnicy, takie jak 105/125um, 400um itp.
|
Aplikacje DOPASOWANE Pomiar automatyczny Zdalne monitorowanie sieci optycznej System monitorowania i konserwacji kabli |
Cechy Niskie straty wtrąceniowe i szybkie przełączanie Sieć szeregowa, wysoka niezawodność, wysoka stabilność Wyświetlacz LCD Sterowanie RS232 i zdalne zarządzanie przez Ethernet |
Informacje dotyczące zamawiania OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Tryb | Długość fali | Pakiet | Rodzaj włókna | Średnica włókna | Złącze |
|
1x4 1x8 1x16 1x32 1x64 1x128 S = specyficzność |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm 460nm 780nm 980 nm S=Określ |
1U = 1U do montażu w stojaku 2U=2U do montażu w stojaku 3U=3U do montażu w stojaku 4U=4U do montażu w szafie S=Określ |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Określ |
AC = pojedynczy 85 ~ 265 V DC=pojedynczy 36~72V AA=Podwójny 85~265V DD=Podwójny 36~72V AD=AC85~265V+DC36~75V |
00=Brak FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Określ |
Indeks techniczny
| Parametr | Jednostka | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Zakres długości fali | nm | 1260 ~ 1650 lub dostosowane | |||||||
| Testowanie długości fali | nm | 1310/1550 lub dostosowane | |||||||
| Strata wtrąceniowa (maks.) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| Strata zwrotu | dB | SM ≥ 50 | |||||||
| Przesłuch | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Powtarzalność | dB | ≤0,02 | |||||||
| Czas przełączania | SM | ≤10 (kanał sąsiedni) | |||||||
| Moc optyczna | mW | ≤500 | |||||||
| Rodzaj włókna | hm | 9/125 | |||||||
| Złącze | / | FC, SC, LC, ST, SMA lub dostosowane | |||||||
| Port monitora | / | RJ45 i RS232 lub dostosowane | |||||||
| Działający zasilacz (typ wtyczki) | V | AC:220V (50/60Hz) lub DC:36V~72V | |||||||
| temperatura robocza | ℃ | -10~+60 | |||||||
| Temperatura przechowywania | ℃ | -40~+85 | |||||||
| Wymiary do montażu w stojaku | mm | Dostępne jest dostosowanie 1U L483XW230XH44.5 (do 16 kanałów). | |||||||
|
Dostępna jest konfiguracja 2U L483XW230XH89 (do 36 kanałów). Dostępna jest konfiguracja 2U L483XW350XH89 (do 64 kanałów). |
|||||||||
| Dostępne jest dostosowanie 3U L483XW350XH133.5 (do 128 kanałów). | |||||||||
| Dostępne jest dostosowanie 4U L483XW350XH178 (do 256 kanałów). | |||||||||

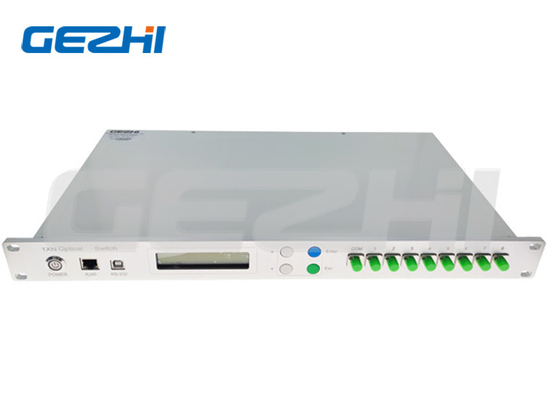

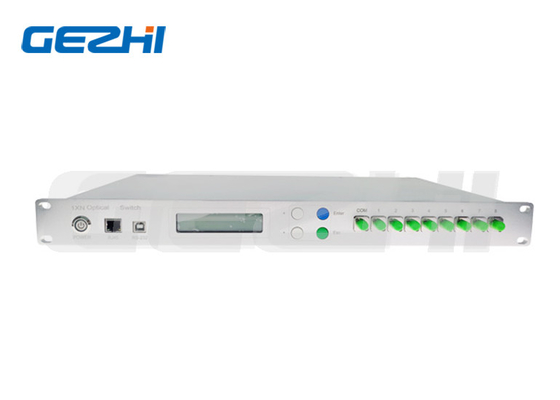

Przedni panel

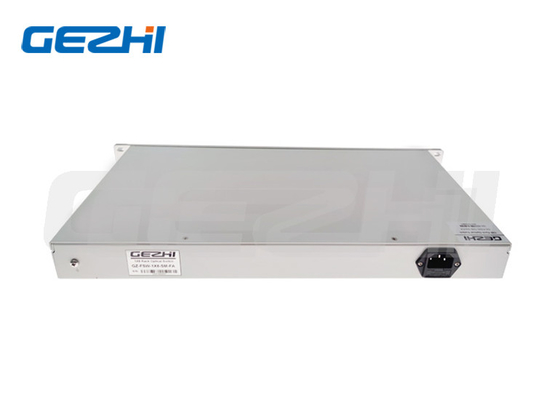

Z powrotemPłyta
|
|
