| Brand Name: | GEZHI or OEM |
| Numer modelu: | 100G QSFP28 ZR 1310nm 80Km |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

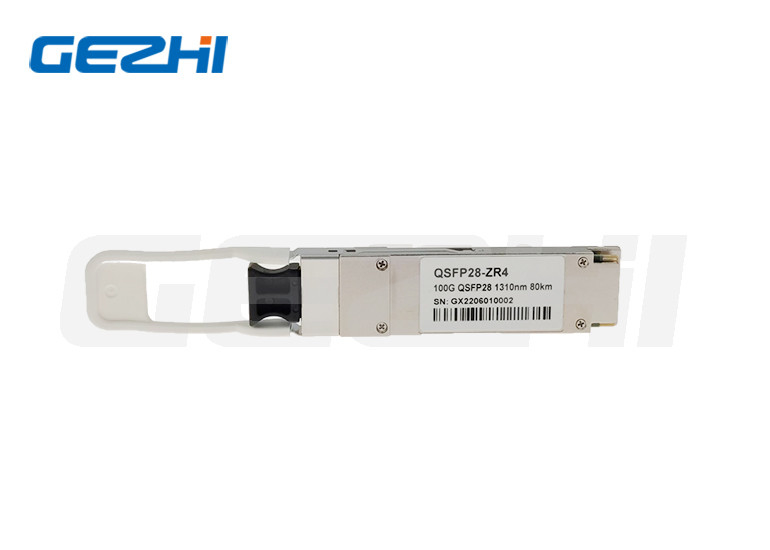

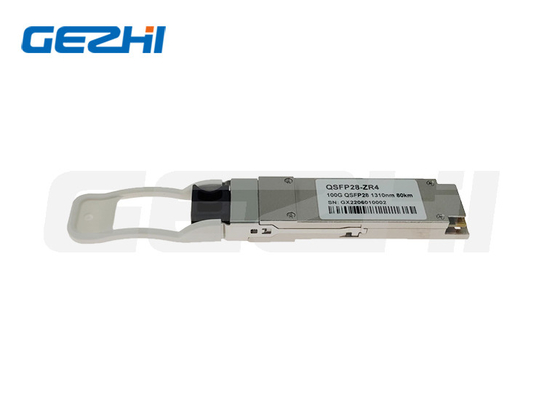

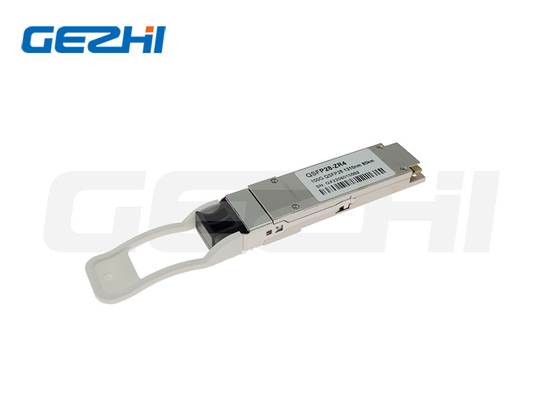

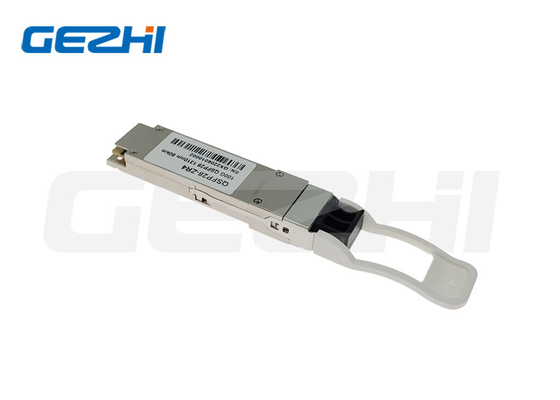

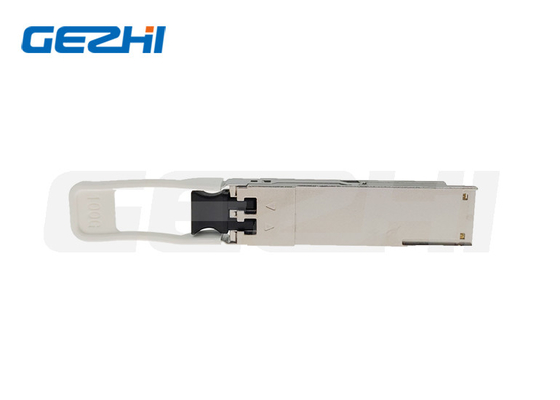

Moduł nadajnika optycznego o dużej zgodności 100G QSFP28 ZR 1310nm 80Km
Opis
Moduł Gezhi Photonics 100G QSFP28 ZR4 został zaprojektowany do zastosowań komunikacji optycznej o długości 80 km.4-pasmowy odbiornik optyczny i blok zarządzania modułem, w tym 2 druty seryjneSygnały optyczne są wielokrotnie przesyłane do włókna jednomodowego za pośrednictwem standardowego złącza LC.
Cechy
Wnioski
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania | Vcc | - 0.3 | 3.6 | V | |
| Zakres temperatury przechowywania | T | -40 | 85 | °C | |
| Względna wilgotność | RH | 15 | 85 | % | |
| Próg uszkodzeń, każdy pas jazdy | THd | 6.5 | dBm |
Zalecane warunki pracy
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Zakres temperatury roboczej przypadku | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Odległość połączenia z G.652 | P | - | - | 80 | km |
| Wskaźnik danych | BR | - | 25.78125 | - | Gbit/s |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Uwaga: |
| Rozpraszanie mocy | 6.5 | W | ||||
| Prąd zasilający | Icc | 1.8759 | A | Stacjonarny stan | ||
| Przekaźnik | ||||||
| Prędkość transmisji danych, każdy pas jazdy | 25.78125 | Gbit/s | ||||
| Włókno różnicowe pk-pk | Vpp | 900 | mV | Przy 1 MHz | ||
| Napięcie w trybie standardowym | Vcm | - 350 zł. | 2850 | mV | ||
| Czas przejściowy | Trise/Tfall | 10 | ps | 20% ~ 80% | ||
| Niestosowanie różnicowego rezystancji końcowej | 10 | % | ||||
| Szerokość oka | EW15 | 0.46 | UI | |||
| Wysokość oczu | EH15 | 95 | mV | |||
| Odbiornik | ||||||
| Prędkość transmisji danych, każdy pas jazdy | 25.78125 | Gbit/s | ||||
| Niestosowanie różnicowego rezystancji końcowej | 10 | % | Przy 1 MHz | |||
| Zmiany napięcia wyjściowego | Vout, pp | 900 | mV | |||
| hałas w trybie normalnym, RMS | Vrms | 17.5 | mV | |||
| Czas przejściowy | Trise/Tfall | 12 | ps | 20% ~ 80% | ||
| Szerokość oka | EW15 | 0.57 | UI | |||
| Wysokość oczu | EH15 | 228 | mV | |||
Charakterystyka optyczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Uwaga: |
| Charakterystyka nadajnika | ||||||
| Poziom sygnalizacji na pasie ruchu | 25.78125 | GBd | 1 | |||
| Długości fal środkowych pasów (zakres) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Współczynnik tłumienia w trybie bocznym | SMSR | 30 | - | - | dB | |
| Łączna średnia moc uruchomienia | PTOTAL | 8.0 | 12.5 | dBm | ||
| Średnia moc startowa na pasie | POUT | 2.0 | 6.5 | dBm | ||
|
Różnica w mocy uruchomienia między dowolne dwa pasy (średnia i OMA) |
- | 3 | dBm | |||
| Średnia moc uruchomienia nadajnika OFF, w każdym pasie | POFF | - | - | - 30 | dBm | |
| Wskaźnik wyginięcia | Wylotowe | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Tolerancja strat zwrotu optycznego | 20 | dB | ||||
| Przekaż refleksję | RFL | - | - | -12 | dB | |
| Margines maski | 5 | * | * | % | ||
|
Definicja maski wzrokowej {X1,X2,X3,Y1,Y2,Y3} |
{0}25,0.4,0.45,0.25,0.28,0.4} | |||||
| Charakterystyka odbiornika | ||||||
| Poziom sygnalizacji na pasie ruchu | 25.78125 | GBd | ||||
| Długości fal środkowych pasów (zakres) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Średnia moc odbiornika na pasie | THd | - 28 | -7 | dBm | 1 | |
| Moc odbiornika, każdy pas (OMA) | -7 | dBm | ||||
| Odblaskowość odbiornika | SenOMA1 | -26 | dB | 1 | ||
| Wskaźnik czułości odbiornika | SenOMA2 | - 28 | dBm | 2 | ||
|
Odbiornik 3 dB elektryczna górna granica częstotliwość, każdy pas jazdy |
LOSA | 31 | GHz | |||
| Próg szkód, każdy pas jazdy | Zgubiony | 6.5 | dBm | |||
| Wpływ z tytułu strat | Zgubienie | -40 | dBm | |||
| Los Deassert | -29 | dBm | ||||
| LOS histereza | 0.5 | dB | ||||
|
|
