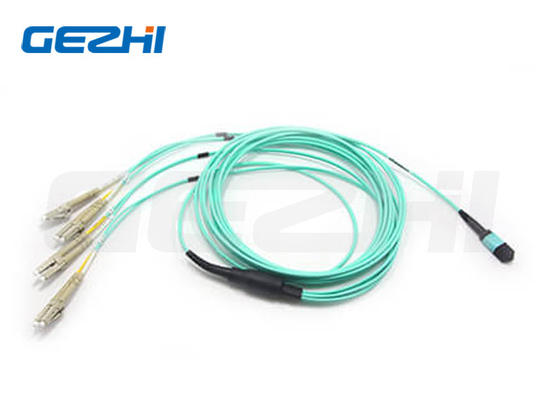

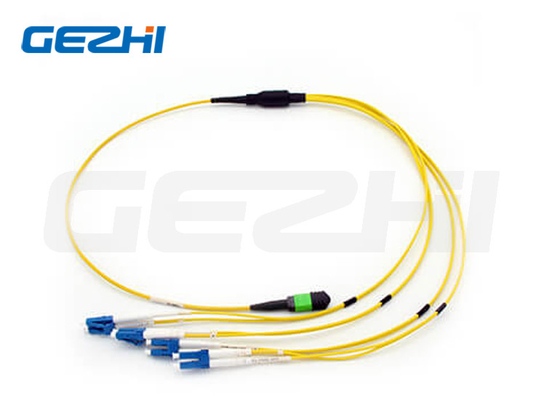

Złącze |
Kanał światłowodowy |
|
|
Włącza MPO dla kobiet |
8 Włókna |
Uwaga: Kobietowy złącze musi być podłączone do męskiego typu złącza. |
Złącze |
Odnośnik |
Szczegóły o mieszkaniu |
MPO w trybie pojedynczym |
IEC 61754-7 |
SM APC: zielone złącza + czarny but (standard loss MPO)
SM APC: Żółte złącza+czarny but (Super Low Loss MPO)
|
MPO Multimode |
IEC 61754-7 |
OM1&OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO)
OM3&OM4 PC: łączniki Aqua+czarny but (Standard&Super MPO o niskiej stratze)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa strata MPO)
|
· Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5 ((FOCIS5)
· Układ kablowy strukturalny według TIA-568-C
· Zgodny z kanałem światłowodowym 10G
· 40G i 100G IEEE 802.3
Pozostałe złącza ◄ Standardy przemysłowe:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 i JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 i JIS C5973 itd.
E2000: IEC61754-15
Dostępne do:
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Wskaźnik zakłóceń 3D MPO
Pozycja (IEC-61300-3-30) |
Minimalne |
Maksymalny |
Promień krzywizny (mm) |
ROC-X ((ABS) |
2000 |
|
ROC-Y ((ABS) |
50 mm |
|
Kąt |
kąt X |
-0,2° |
-0,2° |
kąt Y |
APC |
70,85° |
80,15° |
PC |
-0,2° |
-0,2° |
Wysokość włókna (nm) |
1000 nm |
3500 nm |
Max.DH.Wszystkie włókna: |
- 300 nm. |
300 nm |
DH.Adj: |
- 300 nm. |
300 nm |
DH.Ave Fiber: |
- 300 nm. |
300 nm |
Włókno wnętrza: |
SM |
N/A |
N/A |
MM |
- 200nm. |
300 nm |
Wskaźnik interferencji 3D geometrii końcowej powierzchni LC
Pozycje |
Złącze |
PC Strona końcowa |
APC Strona końcowa |
Promień krzywizny |
SC/FC/ST |
10 ~ 25 mm |
5 ~ 12 mm |
LC/MU |
7 ~ 25 mm |
5 ~ 15 mm |
Zmiana szczytu |
≤ 50 μm |
Wysokość kulista włókna |
+/- 100 nm |
Zmiana kątowa |
- Nie, nie. |
8°± 0,5° |
LC Jakość powierzchni końcowej (SM)
Strefa |
Zakres (μm) |
Zarysowania |
Wady |
Odnośnik |
A: Rdzeń |
Od 0 do 25 |
Żadnego |
Żadnego |
IEC 61300-3-35:2015 |
B: Okładziny |
od 25 do 115 |
Żadnego |
Żadnego |
C: Klej |
115 do 135 |
Żadnego |
Żadnego |
D: Kontakt |
135 do 250 |
Żadnego |
Żadnego |
E: Pozostała część kolei |
Żadnego |
Żadnego |
LC Jakość powierzchni końcowej (MM)
Strefa |
Zakres (μm) |
Zarysowania |
Wady |
Odnośnik |
A: Rdzeń |
Od 0 do 65 |
Żadnego |
Żadnego |
IEC 61300-3-35:2015 |
B: Okładziny |
Od 65 do 115 |
Żadnego |
Żadnego |
C: Klej |
115 do 135 |
Żadnego |
Żadnego |
D: Kontakt |
135 do 250 |
Żadnego |
Żadnego |
E: Pozostała część kolei |
Żadnego |
Żadnego
|
Rysunek kable
