Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | 2 półwymiarowe gniazda w 1 kasecie 16-kanałowy CWDM Mux Demux | Pakiet: | LGX |
|---|---|---|---|
| Długość fali: | 1270 ~ 1610 mil morskich | Przestrzeń kanału: | 20 Nm |
| Złącze: | LC UPC | Temperatura pracy: | -20 do +70℃ |
| Logo: | Zindywidualizowane | świadectwo: | FCC CE RoHS |
| High Light: | Moduł CWDM 18ch,Moduł 1610nm cwdm,1270nm cwdm mux demux |
||
Moduł 18CH CWDM 1270-1610nm 1U LGX 2 półrozmiarowy gniazdo w 1 kasetce
Opis produktu
Moduł CWDM Mux Demux Moduł CWDM Mux/Demux firmy Gezhi jest wykonany z pojedynczego lub dupleksowego światła jedno-trybia, aby zwiększyć ogólną przepustowość WDM.
Oferuje wysoką stabilność i niezawodność oraz ma kompaktowy rozmiar opakowania.
Ten typ jest bardzo kompaktowa konstrukcja w 1U Rack z 2-slot pół wielkości LGX Cassette Single Fiber LC / UPC 1270nm-1610nm 18CH CWDM Mux Demux.
Gezhi CWDM Multiplexer Series
* Gołe pojedyncze urządzenie CWDM zapakowane w rurę ze szkła lub rurę ze stali nierdzewnej
* Typ skrzynki ABS do 16-kanałowej lub 18-kanałowej
* Standardowy 19" 1U stojak
Cechy
* Bardzo niska strata wstawienia
* Wysoka izolacja
* Wysoka niezawodność i stabilność
* Niskie PDL
* Kompaktny projekt
* Dobra jednolitość kanału do kanału
* Szeroka długość fali operacyjnej: 1270nm-1610nm (1261nm~1611nm)
* Temperatura pracy: -20 do +70°C
* Przemysłowa temperatura pracy: -40 do +80°C
Specyfikacja produktu
| Parametry | 4 kanał | 8 kanał | 18 kanał | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Długość fali kanału (nm) | 1270~1610 | ||||||
| Dokładność długości fali środkowej (nm) | ± 0.5 | ||||||
| Odległość między kanałami (nm) | 20 | ||||||
| Przepustowość kanału (@-0,5dB szerokość pasma (nm) | >13 | ||||||
| Strata wstawienia (dB) | ≤ 1.2 | ≤ 2.5 | ≤ 3.1 | ||||
| Jednorodność kanału (dB) | ≤ 0.5 | ≤ 1.0 | ≤ 1.5 | ||||
| Ruch kanałowy (dB) | 0.3 | ||||||
| Izolacja (dB) | Przyległe | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| Nie sąsiadujące | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Utrata inercji Wrażliwość na temperaturę (dB/°C) | < 0.005 | ||||||
| Zmiana temperatury długości fali (nm/°C) | < 0.002 | ||||||
| Strata zależna od polaryzacji (dB) | < 0.1 | ||||||
| Polaryzacja trybu rozproszenia | < 0.1 | ||||||
| Dyrektywność (dB) | > 50 | ||||||
| Strata zwrotu (dB) | > 45 | ||||||
| Maksymalna moc obrotowa (mW) | 500 | ||||||
| Temperatura pracy (°C) | -20~+70 | ||||||
| Temperatura przechowywania (°C) | -40~85 | ||||||
| Wymiar opakowania (mm) | L100 x W80 x H10 lub L140xW100xH15 | ||||||
Wnioski
* System CWDM
* Dodaj / Rzuć
* Sieci PON
* Połączenia CATV
Zgodność
* Telcordia GR-1209-CORE-2001
* Telcordia GR-1221-CORE-1999
* RoHS

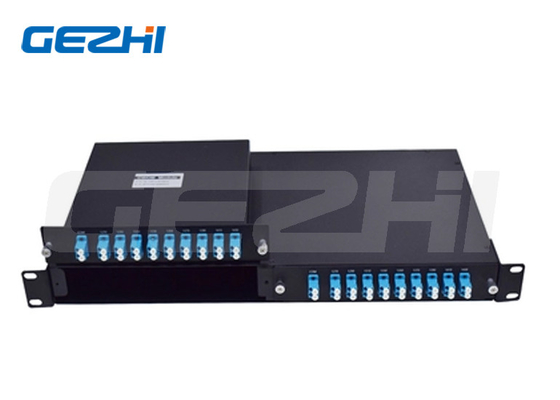

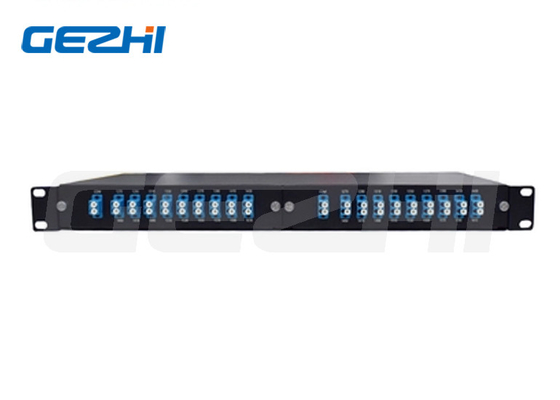

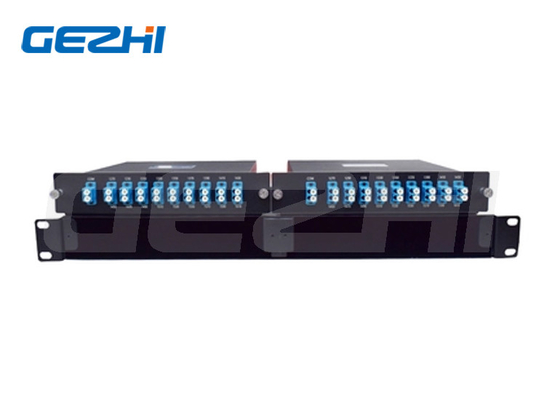

Szczegóły Obrazy
Informacje o zamówieniu
| Konfiguracja GZ | Liczba kanałów | Pierwszy kanał | Rodzaj włókna | Długość włókna | Złącze włącza/wyłącza |
|
GZ-Gezhi M=Mux D=Demux O=OADM
|
04=4 kanał 08=8 Kanał 16=16 Kanał 18=18 kanał ...... |
27=1270nm ...... |
1=włókno gołe 2=900um Rurka luźna 3 = 2 mm Kabel 4=3mm Kabel |
1=1m 2=2m S=określić |
0=Nic ...... |
