| Nazwa marki: | GEZHI or OEM |

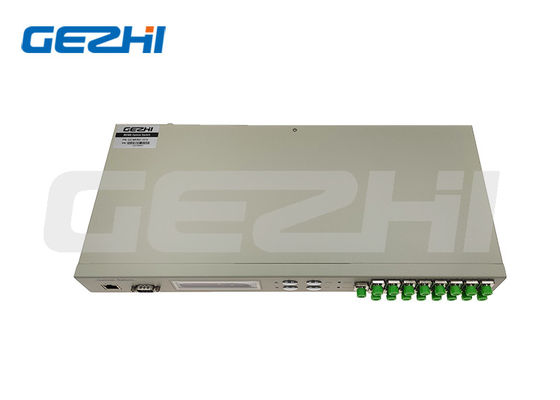

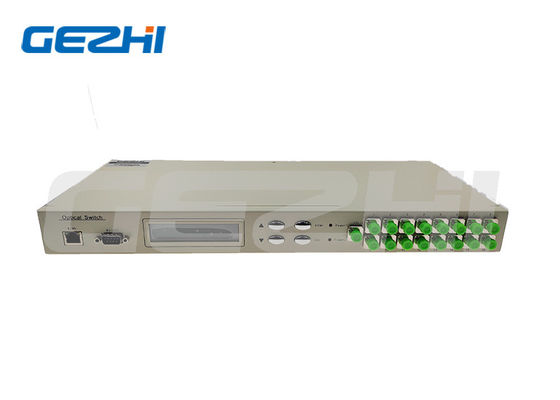

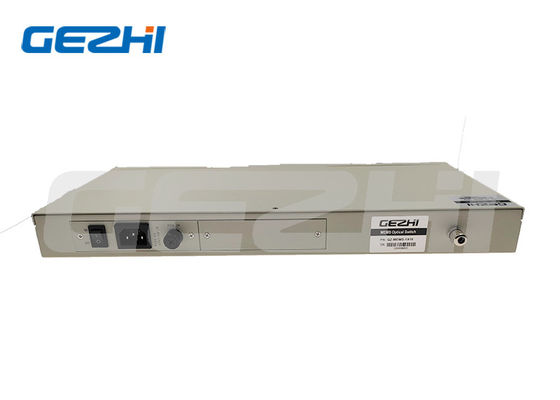

| Numer modelu: | Przełącznik optyczny 1x16 MEMS do montażu w stojaku |
| MOQ: | 1pc |
| Cena £: | US$369-US$2056 |
| Warunki płatności: | T/T, Western Union |
Przełącznik optyczny MEMS firmy GEZHI wykorzystuje zintegrowaną technologię MEMS na bazie krzemu, dostępny w konfiguracjach wielokanałowych od 1x4 do 1x256 oraz w konfiguracjach macierzowych MxN, w tym 8x8, 16x16, 16x64 i 64x64 kanałów. Obudowa przełącznika zawiera sterowniki kompatybilne z CMOS/TTL i oferuje dwukierunkowe działanie do użytku w orientacji 1xN lub Nx1.
Te przełączniki optyczne MEMS 1xN zapewniają doskonałą wydajność optyczną i wysoką niezawodność przez długi czas eksploatacji, udowodnioną w wymagających zastosowaniach w telekomunikacji, lotnictwie i innych branżach.
| Parametr | Jednostka | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
|---|---|---|---|---|---|---|---|---|---|
| Zakres długości fali | nm | 850/1310 dla MM lub 1260~1650 dla SM lub na zamówienie | |||||||
| Długość fali testowej | nm | 850/1310, 1310/1550 lub na zamówienie | |||||||
| Straty wtrąceniowe (maks.) | dB | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.7 | ≤1.7 | ≤2.0 | ≤2.2 | ≤2.4 |
| Straty powrotne | dB | MM ≥ 30, SM ≥ 45 | |||||||
| Przesłuchy | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤0.10 | |||||||
| WDL | dB | ≤0.30 | |||||||
| TDL | dB | ≤0.30 | |||||||
| Powtarzalność | dB | ≤0.02 | |||||||
| Czas przełączania | ms | ≤8 (Kanał sąsiedni) | |||||||
| Moc optyczna | mW | ≤500 | |||||||
| Typ światłowodu | um | 9/125 | |||||||
| Złącze | / | FC, SC, LC, ST, SMA lub na zamówienie | |||||||
| Port monitorujący | / | RJ45 i RS232 lub na zamówienie | |||||||
| Zasilanie robocze | V | AC: 220V (50/60Hz) lub DC: 36V~72V | |||||||
| Temperatura pracy | ℃ | -10~+60 | |||||||
| Temperatura przechowywania | ℃ | -40~+85 | |||||||
| Wymiary montażu w szafie | mm |
1U L483XW230XH44.5 (do 32 kanałów) dostępne na zamówienie 2U L483XW230XH89 (do 128 kanałów) dostępne na zamówienie 3U L483XW230XH133.5 (do 256 kanałów) dostępne na zamówienie |
|||||||
Format zamawiania: MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | Tryb | Długość fali | Obudowa | Typ światłowodu | Zasilanie | Złącze |
|---|---|---|---|---|---|---|
| 1x4 1x8 1x16 1x32 1x64 1x128 |
S=Określ S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Określ |
1U=Montaż w szafie 1U 2U=Montaż w szafie 2U 3U=Montaż w szafie 3U 4U=Montaż w szafie 4U S=Określ |
M5=50/125 M6=62.5/125 S9=9/125 S=Określ |
AC=Pojedyncze 85~265V DC=Pojedyncze 36~72V AA=Podwójne 85~265V DD=Podwójne 36~72V AD=AC85~265V+DC36~75V |
00=Brak FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Określ |
|
|
