| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | MEMS-D- |
| MOQ: | 1 szt |
| Cena £: | US$188-US$688 |
| Czas dostawy: | 2-3 tygodnie |

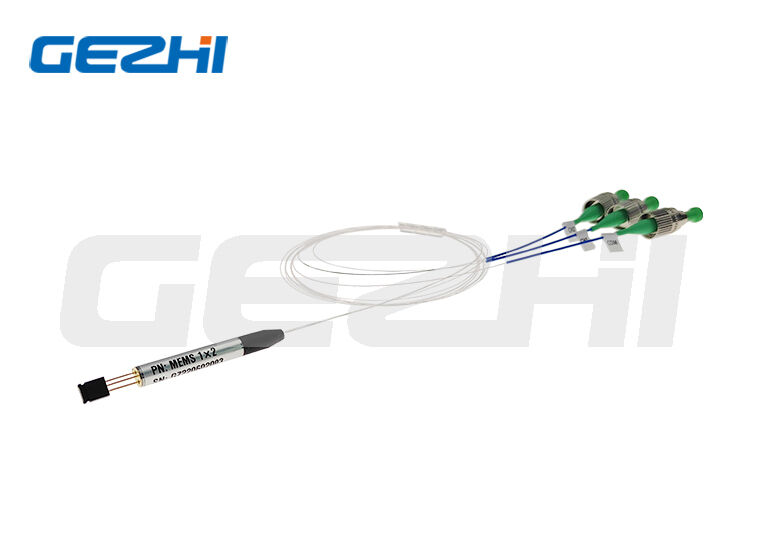

Gezhi Photonics 1×N MEMS Optical Switch to miniaturowy element przełącznika światłowodowego MEMS zaprojektowany do komunikacji światłowodowej, sieci PON, przyrządów optycznych i systemów monitorowania sieci.Ten niezamykający się przełącznik optyczny MEMS zapewnia jeden tryb (maksymalnie 1 × 64 kanały) i wielo-tryb (maksymalnie 1 × 16 kanałów) dwie serii, o ultra-kompaktnej cylindrycznej obudowie, szybkiej prędkości przełączania, niskiej stratze wstawienia,doskonała wydajność strat zależnej od długości fali/ciepła/polaryzacji i bardzo długa żywotność do 10 miliardów razy przełączania.
| 1.Ultra-kompaktowa konstrukcja cylindryczna | Dwie specyfikacje wielkości: Φ5,5×42mm (N≤7 kanałów), Φ6,0×47mm (8≤N≤64 kanały), niewielki zasięg dla kompaktowych modułów optycznych |
| 2.Ultra szybki czas przełączania | Czas przełączania ≤8 ms, natychmiastowe przełączanie ścieżki optycznej w celu ochrony sieci w czasie rzeczywistym |
| 3Niska strata wstawienia | Konstrukcja stopniowej straty dla różnych liczb kanałów, jeden tryb 1 × 2 tylko ≤ 0,8 dB straty wstawienia |
| 4.Index wyższej spójności optycznej | WDL≤0,3 dB, TDL≤0,3 dB, PDL≤0,1 dB, powtarzalność ≤±0,05 dB, stabilna transmisja sygnału |
| 5Wysoka izolacja i utrata zwrotu | Utrata zwrotu ≥50dB (jednorazowy tryb), hałas krzyżowy ≥45~50dB, skutecznie unikając zakłóceń hałasu krzyżowego sygnału optycznego |
| 6.Ultra długa żywotność | Trwałość ≥10 miliardów cykli przełączania, stabilna długotrwała eksploatacja |
| 7.Zgodność z szerokim środowiskiem pracy | Temperatura pracy: -20°C ~ +85°C, temperatura przechowywania: -40°C ~ +85°C, wilgotność 5% ~ 95% RH |
| 8.Stosunek przełączania bez zamknięcia, napięcie sterujące ≤ 60 V, maksymalna moc optyczna łożyska 500 mW | |
W pełni stosowane w przemyśle łączności optycznej i badaniach optycznych, główne scenariusze:
| Parametry | Jednostka | Wskaźnik techniczny |
|---|---|---|
| Długość fali roboczej | - | pasmo O (1290~1330nm), pasmo L+ (1625~1650nm) |
| Utrata wstawienia | dB | 1×2 ≤0,8;3≤N≤8 ≤1,0;17≤N≤32 ≤1,5;33≤N≤64 ≤1.7 |
| WDL | dB | ≤ 0.3 |
| TDL | dB | ≤ 0.3 |
| PDL | dB | ≤ 0.1 |
| Strata zwrotu | dB | ≥ 50 |
| Wystarczy: | dB | 2≤N≤32 ≥50;33≤N≤64 ≥45 |
| Powtarzalność | dB | ≤ ± 0.05 |
| Czas przełączania | ms | ≤ 8 |
| Trwałość mechaniczna | czasy | ≥ 10,000,000,000 |
| napięcie sterujące | V | ≤ 60 |
| Tryb przełączania | - | Niezamykające |
| Maksymalna moc optyczna | mW | ≤ 500 |
| Temperatura pracy | °C | -20 ~ +85 |
| Temperatura przechowywania | °C | -40 ~ +85 |
| Wilgotność operacyjna | % RH | 5 ~ 95 |
| Wymiar | mm | N≤7: Φ5.5×42;8≤N≤64: Φ6.0×47 |
| Parametry | Jednostka | Wskaźnik techniczny |
|---|---|---|
| Długość fali roboczej | nm | 850±30, 1310±30 |
| Utrata wstawienia | dB | N≤12 ≤1,0;13≤N≤16 ≤1.2 |
| WDL | dB | ≤ 0.3 |
| TDL | dB | ≤ 0.4 |
| PDL | dB | ≤ 0.2 |
| Strata zwrotu | dB | ≥ 30 |
| Powtarzalność | dB | ≤ ± 0.05 |
| Czas przełączania | ms | ≤ 8 |
| Trwałość mechaniczna | czasy | ≥ 10,000,000,000 |
| napięcie sterujące | V | ≤ 60 |
| Tryb przełączania | - | Niezamykające |
| Maksymalna moc optyczna | mW | ≤ 500 |
| Temperatura pracy | °C | -20 ~ +85 |
| Temperatura przechowywania | °C | -40 ~ +85 |
| Wilgotność operacyjna | % RH | 5 ~ 95 |
| Wymiar | mm | N≤7: Φ5.5×42;8≤N≤16: Φ6.0×47 |
Format kodu modelu: MEMS-D-[kanał]-[długość fali]-[rodzaj włókna]-[średnica włókna]-[długość włókna]-[złącze]
| Kod kanału: | 02=1×2, 04=1×4, 08=1×8, 16=1×16 |
| Kod długości fali: |
85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm, 13/15=Dual 1310/1550nm |
| Rodzaj włókna: | 5=50/125μm, 6=62.5/125μm, 9=9/125μm, X=Włókno niestandardowe |
| Średnica włókna: | 25=250μm powłoka, X=na zamówienie |
| Długość włókna: | 05=0,5 m, 10=1,0 m, X=Długość na zamówienie |
| Złącze: | 00=None, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC |
Przykład: MEMS-D-16-15-9-25-10-LA → 1×16 jednowirunkowy 1550nm, włókno 9/125, powłoka 250μm, włókno 1m, złącze LC/APC
Odpowiedź: Nasz przełącznik światłowodowy MEMS 1 × N jest głównie stosowany do dostępu do sieci PON, ochrony łącza światłowodowego, instrumentów testowych i monitorowania sieci światłowodowej,w celu realizacji automatycznego przełączania trasy wielokanałowych sygnałów optycznych.
Wersja w trybie pojedynczym obsługuje maksymalnie 1 × 64 kanały; wersja w trybie wielofunkcyjnym maksymalnie 1 × 16 kanałów.
Odpowiedź: Wszystkie nasze serii MEMS-D przyjmują tryb przełączania bez zamknięcia, napięcie sterujące ≤60V.
Odpowiedź: Trwałość mechaniczna wynosi ≥10 miliardów cykli przełączania, długa żywotność do ciągłego użytku w przemyśle.
A: Wsparcie łączników FC, SC, LC PC/APC, włókna gołe bez łącznika jest również opcjonalne.
Producent: Gezhi Photonics Co., Ltd.
Profesjonalny dostawca przełącznika optycznego MEMS, sprzęgła światłowodowego, komponentów optycznych pasywnych dla światowej branży łączności światłowodowej.www.gezhiphotonics.com
|
