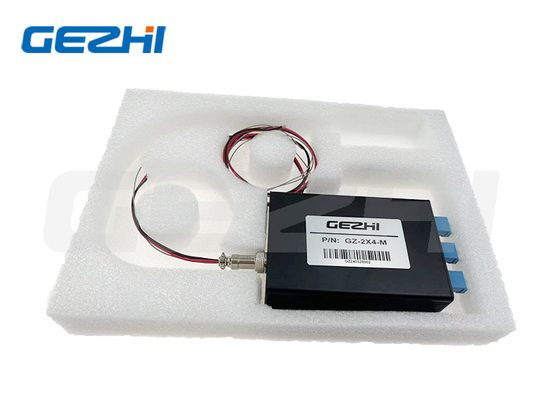

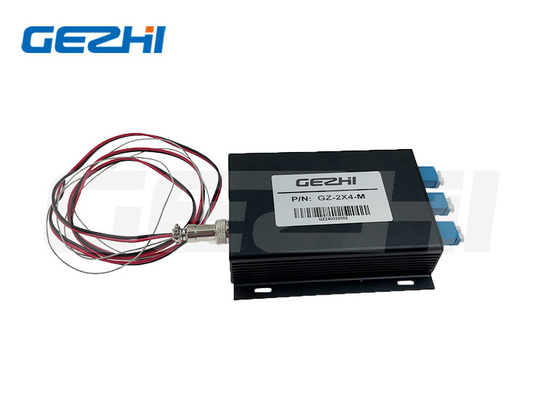

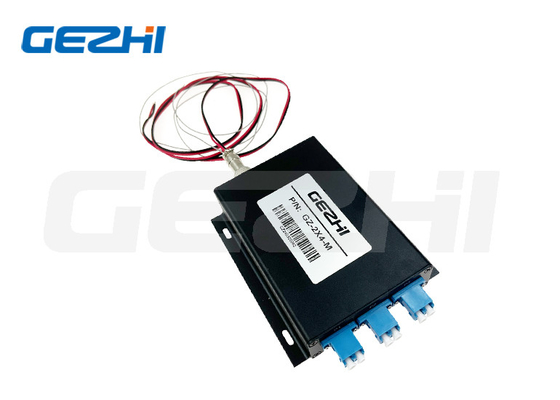

GZ-FSW-2x4 Przełącznik światłowodowy z zakresem długości fali 1260~1650nm i sterowaniem TTL dla niskich strat wtrąceniowych

Name: GZ-FSW-2x4 Przełącznik światłowodowy z zakresem długości fali 1260~1650nm i sterowaniem TTL dla niskich strat wtrąceniowych
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Przełącznik światłowodowy GZ-FSW-2x4
Price: 305.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	Przełącznik światłowodowy GZ-FSW-2x4
MOQ:	1pc
Cena £:	US$260-US$350
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Model:

GZ-FSW-2X4

Utrata wtrąceniowa:

Typ.:0,5 dB Maks.:1,0 dB

Zakres długości fali:

1260~1650 nm

Typ włókna:

SM, 9/125um(SMF-28)

Moc optyczna:

≤ 500 mW

Złącze:

LC/PC

Tryb sterowania:

TTL

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

5000 sztuk miesięcznie

Podkreślić:

Przełącznik światłowodowy GZ-FSW-2x4

Przełącznik światłowodowy 1260~1650nm

Przełącznik optyczny TTL

Opis produktu

GZ-FSW-2x4 Przełącznik światłowodowy 1260~1650nm Przełącznik optyczny sterowany TTL

Przełącznik optyczny GZ-FSW-2x4 to precyzyjne urządzenie do sterowania ścieżką świetlną, zaprojektowane do zarządzania i konwersji ścieżek optycznych w systemach komunikacyjnych. Przełącznik ten odgrywa kluczową rolę w zastosowaniach komunikacji optycznej, umożliwiając efektywne zarządzanie i kierowanie ścieżkami świetlnymi.

Kluczowe cechy

Niezrównane tanie rozwiązanie
Minimalne zniekształcenia optyczne
Wysoka wydajność izolacji
Wyjątkowa niezawodność
Konstrukcja ścieżki optycznej bez epoksydów
Wygodne przełączanie ścieżki świetlnej za pomocą przycisku
Interfejs RS-232 z możliwością sterowania oprogramowaniem PC

Zastosowania

Systemy sieci pierścieniowej
Zdalne monitorowanie w sieciach optycznych
Testowanie komponentów światłowodowych
Monitorowanie multipleksowania systemu transmisji optycznej
Systemy automatycznej wymiany detektorów optycznych LAN
Wielopunktowe dynamiczne monitorowanie w systemach czujników optycznych

Specyfikacje techniczne

Parametr	Wartości
Model	GZ-FSW-2X4
Strata wtrąceniowa	Typ.: 0,5 dB, Maks.: 1,0 dB
Zakres długości fal	1260~1650 nm
Długość fali testowej	1310/1550 nm
Typ światłowodu	SM, 9/125um (SMF-28)
Strata powrotna	≥50 dB
Przesłuch	≥70 dB
PDL	≤0,05 dB
WDL	≤0,25 dB
TDL	≤0,25 dB
Powtarzalność	≤0,02 dB
Żywotność	≥10 milionów cykli
Czas przełączania	8 ms (kanał sąsiedni)
Moc optyczna	≤500 mW
Złącze	LC/PC
Tryb sterowania	TTL
Zasilanie robocze	5V/100 mA
Temperatura pracy	-40℃ do +85℃
Wymiary	104,012028±0,2 mm

Wymiary produktu i interfejs

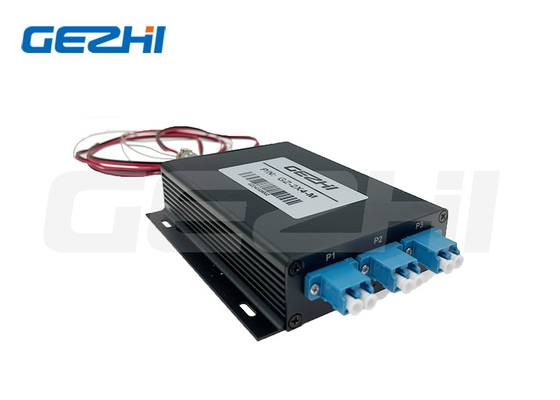

Konfiguracja złączy:
Złącze P1: wspólny kanał przełącznika optycznego
Złącze P2: kanał przełącznika optycznego 1
Złącze P3: kanał przełącznika optycznego 2

Lampki kontrolne:
Lampka kontrolna 1: wskaźnik zasilania
Lampka kontrolna 2: wskaźnik kanału 1 (świeci, gdy P1 przechodzi do P2)
Lampka kontrolna 3: wskaźnik kanału 2 (świeci, gdy P1 przechodzi do P3)

Interfejs sterowania GX12-3:
Pin 1: zasilanie +5V
Pin 2: masa (GND)
Pin 3: pin sterujący (Wysoki: P1-P2, Niski: P1-P3)

Konfiguracja trasy optycznej

Rysunek techniczny
