| Brand Name: | Gezhi or OEM |
| Numer modelu: | Urządzenie GZ-1550nm FWDM |
| MOQ: | 1 sztuk |
| Cena £: | USD >= 1 pieces $7 |
| Delivery Time: | 7 dni |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Opis produktu

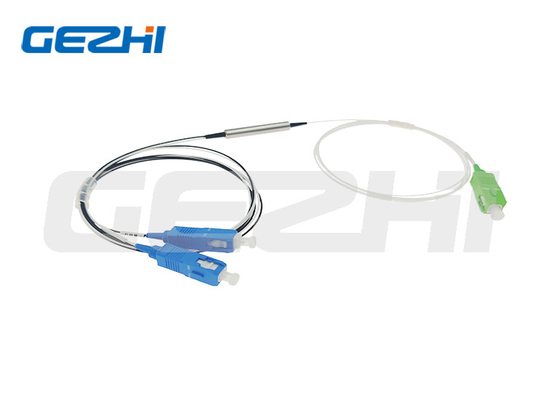

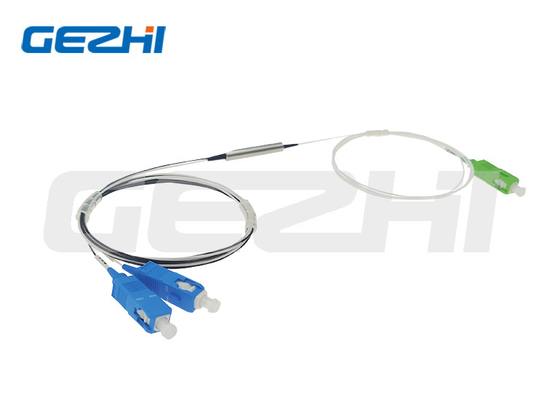

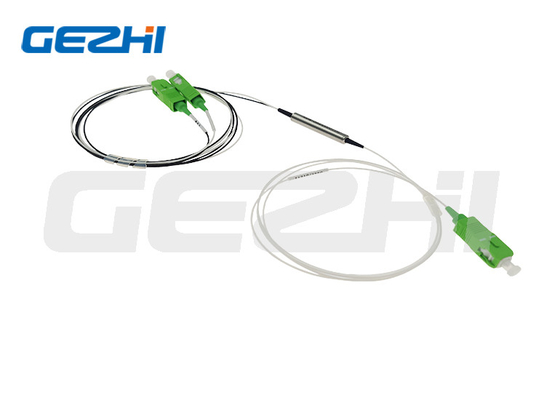

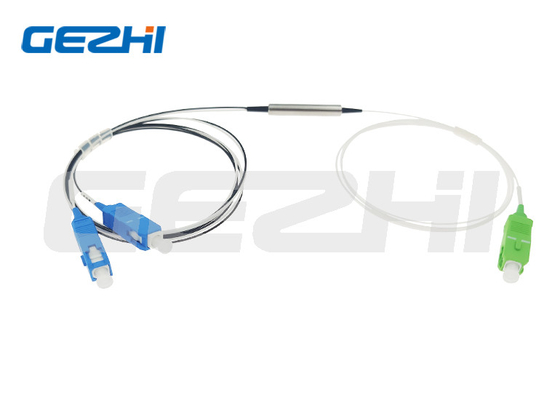

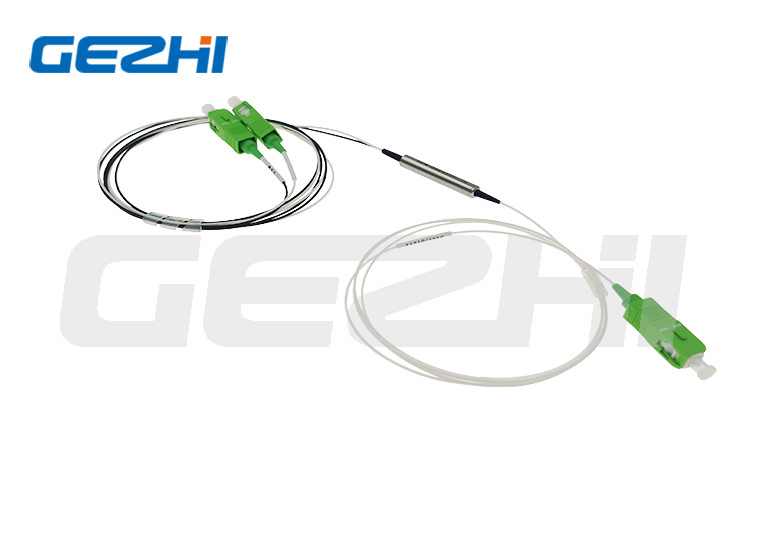

1x2 Urządzenie FWDM T1550R1310/1490nm Stalowa rura 1 metr bez złącza gpon fwdm
Moduł FTTX Filter WDM, szeroko stosowany w EDFA, wzmacniaczach Raman, sieciach WDM i przyrządach światłowodowych, opiera się na technologii Thin Film Filter (TFF).Urządzenie łączy lub oddziela światło o różnych długościach fali w szerokim zakresie długości fali. Może rozszerzyć zdolność pojedynczego włókna do osiągnięcia komunikacji dwukierunkowej, tak aby był szeroko stosowany w modernizacji i rozbudowie sieci optycznej lub wprowadzenie nowego kompleksowego biznesu itp.
GEZHI Photonics dostarcza filtry WDM, które są dostosowane do poszczególnych pasm długości fali.Sam system GEPON działa na 1310/1490, więc sygnał CATV tutaj jest dostarczany przez to samo światło przy użyciu 1550nm, a FWDM jest miejscem, gdzie wszystko to jest "mieszane".
Specyfikacja
| Rodzaj | FWDM | |
| Długość fali roboczej T: długość fali transmisji R: długość fali odbicia 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| Utrata wstawienia skrzyni biegów | dB | ≤ 0.80 |
| Utrata wstawienia odbicia | dB | ≤ 0.60 |
| Izolacja kanału przesyłowego | dB | ≥ 30 |
| Izolacja kanału odbicia | dB | ≥ 17 |
| PDL | dB | ≤ 0.1 |
| Stabilność termiczna długości fali | nm/°C | ≤ 0.003 |
| Utrata stabilności termicznej wprowadzania | dB/°C | ≤ 0.005 |
| Dyrektywa | dB | ≥ 55 |
| Strata zwrotu | dB | ≥ 45 |
| Temperatura pracy | °C | -20~+70 |
| Temperatura przechowywania | °C | -40~+85 |
Uwaga: 1. Dostępne jest dostosowanie.
2. specyfikowane bez złącza i dodać dodatkową utratę 0,2 dB na złącze.
Szczegóły pozycji
Przepuszczalnik: 1550nm
Kanał odbicia: 1310nm i 1490nm
Wysoka izolacja, niezawodność i izolacja kanału
Niska utrata wstawienia i doskonała niezawodność środowiskowa
Zgodność z RoHS
Rodzaj opakowania
Opakowanie szklanych rur dla włókien gołych 250um
Pakiet stalowy dla włókien gołych 250um i 900um
Pudełko ABS do włókien 900um, 2,0 mm i 3,0 mm
Uwaga: włókno gołe 250um jest zbyt duże, aby być wyposażone w złącze
Rysunek mechaniczny
Obraz A odnosi się do T13/R15, T14/R1315, T1415/R13 FTTX Filter WDM
Obraz B odnosi się do T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filter WDM
|
|
