| Brand Name: | GEZHI or OEM |
| Numer modelu: | CWDM04M47ASA |
| MOQ: | 1pc |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

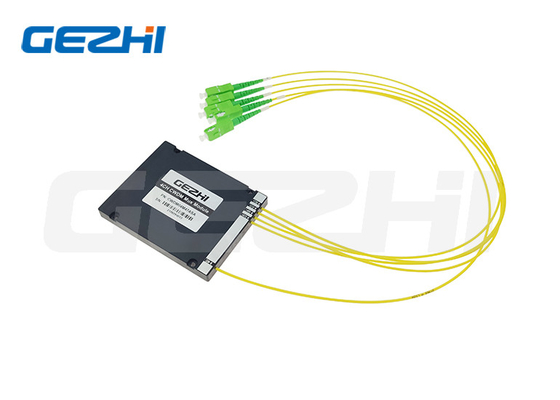

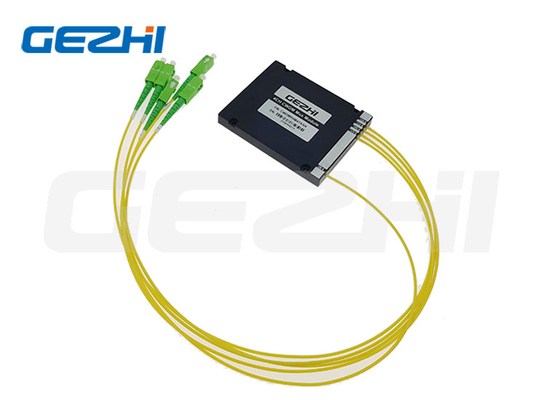

Wysoka stabilność i niezawodność Moduł 4CH CWDM MUX, 1470/1490/1510/1530nm CWDM ABS box
Opis produktu
Moduł 4CH CWDM firmy GEZHI Photonics oparty jest na TFF (tłuszczowym filtrze), który ma różne opcje wielkości pakietu i długości fali.lub węzły rdzeniowe MAN o bardzo dużej pojemnościJest szeroko stosowany w telekomunikacji 5G, MAN, sieciach bazowych i centrach danych itp.
GEZHI Photoncy jest pełną gamą multiplekserów WDM zgodnych z RoH, Telcordia GR-1209 i GR-1221.
Cechy
1Niska strata wstawienia
2Wysoka izolacja kanału
3Wysoka stabilność i niezawodność
Zastosowanie
1.System WDM
2.5G Telekomunikacje
3Centrum danych.
Specyfikacja
|
Parametry
|
Jednostka
|
CWDM Mux lub Demux
|
|
Numer kanału
|
-
|
4CH
|
|
Przestrzeń kanałowa
|
nm
|
20 |
|
Centralna długość fali kanału
|
nm
|
1470/1490/1510/1530 |
|
Przekaźnik kanału
|
nm
|
λ@ITU ±7,5 nm |
|
Strata z wstawienia @PB
|
dB | < 1.5 |
|
Izolacja @Stojący obok kanału
|
dB | > 30 |
|
Izolacja @Nieprzyległy kanał
|
dB | > 40 |
|
Pasband Ripple
|
dB
|
< 0.3 |
|
Utrata zależna od polaryzacji
|
dB
|
< 0.10 |
|
Polaryzacja trybu rozproszenia
|
ps
|
< 0.15 |
|
Dyrektywność i strata zwrotu
|
dB
|
> 50 |
|
Obsługa energii
|
mW
|
< 500 |
|
Rodzaj włókna
|
- | SMF-28e lub dostosowany |
|
Złącze
|
- | SC/APC |
|
Temperatura pracy
|
°C | -10~+70 |
|
Temperatura przechowywania
|
°C | -40~+85 |
|
Wymiar opakowania
|
mm
|
ABS: 100*80*10
|
Rysunek
Informacje o zamówieniu
|
CWDM
|
Liczba kanałów
|
Konfiguracja
|
Rodzaj modułu
|
rodzaj
|
Długość włókna
|
łącznik
|
|
CWDM
|
01=1CH
02=2CH
03=3CH
04=4CH
......
16=16CH
18=18CH
|
M=Mux
D=Demux
A=Mux + Demux
|
A1 = pudełko ABS 100x80x10mm
A2 = pudełko ABS 120x80x18mm
A3 = pudełko ABS 140x115x15mm
L1=LGX 129*29*130mm
L2=LGX wstawić w 2slot Rack
L4=LGX wstawić w 4slot Rack
R1=19" 1 U Rack
R2=2slot 19′′1U Rack
R4=4slot 19′′1U Rack
X = dostosowane do potrzeb
|
09=900um
rury luźnej
20 = 2,0 mm
30 = 3,0 mm
|
05=0,5 m
10=1,0 m
15 = 1,5 m
S=określić
|
00 = żaden
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=określić
|
Częste pytania
Q1: Czy mogę dostać zamówienie próbki?
|
|
