| Brand Name: | GEZHI or OEM |
| Numer modelu: | Przełączniki optyczne 1x3 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

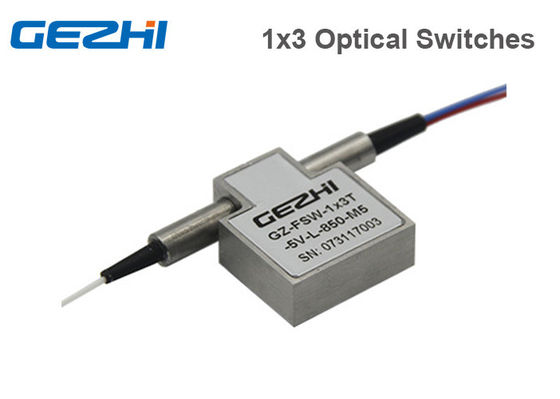

1x3 Dwukierunkowy przełącznik światłowodowy 3x1 niezatrzaskowy przełącznik optyczny
Mechaniczne przełączniki światłowodowe typu 1 × 3 T firmy GEZHI Photonics (przełącznik optyczny 1 × 3) obsługują wszystkie długości fal przy 1260nm ~ 1650nm lub 850nm wielomodową długość fali, oferują niskie straty wtrąceniowe, bardzo wysoką niezawodność, szybką prędkość przełączania, a także bi- kierunkowa wydajność.Przełączniki światłowodowe są szeroko stosowane w zabezpieczeniach, sieciach optycznych, nadajnikach i systemach testowania sieci, ochronie odbiorników i oprzyrządowaniu.
cechy
Krótki czas przełączania
Miniaturowy rozmiar, kompaktowa konstrukcja
Niskie przenikanie, niskie straty wtrąceniowe
Dwukierunkowy Niskie zniekształcenia optyczne
Szeroki operacyjny zakres długości fal
Aplikacje
Badania i rozwój w laboratorium
Miejska Sieć Komputerowa
Monitorowanie systemu
Ochrona i przywracanie sieci
testowanie, oprzyrządowanie i pomiary
Specyfikacja
| 1 × 3 Typ T. Przełącznik | Jednostka | Typowy |
| Operacja Wavelength | nm | 850nm lub 1310/1490 / 1550nm |
| Strata wtrąceniowa | dB | <0,8 |
| Strata zależna od długości fali | dB | <0,2 |
| Strata zależna od polaryzacji | dB | <0,2 |
| Utrata zwrotu | dB | SM:> 55 MM:> 40 |
| Cross Talk | dB | SM:> 55 MM:> 40 |
| Czas przełączania | SM | Typowo: 4 Maks .: 10 |
| Powtarzalność | dB | <± 0,02 |
| Trwałość | Cykle | > 10 milionów |
| Typ przełączania | Z zatrzaskiem / bez zatrzasku | |
| Obsługa mocy optycznej | mW | <500mW |
| Napięcie robocze | VDC | 3 V lub 5 V. |
| temperatura robocza | ℃ | -5 ~ + 70 |
| Temperatura przechowywania | ℃ | -40 ~ + 85 |
| Typ włókna | / | Światłowód SM / MM |
| Wymiar paczki | mm | 27 dł. X 23 szer. X 8,2 wys |
Uwaga: 1. Dostosowywanie jest dostępne.
2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze.
Elektryczny
| Specyfikacje | Napięcie | obecny | Odporność |
| Zatrzask 5V | 4,5 ~ 5,5 V. | 22,2 (± 10%) mA | 202,5 (± 10%) Ω |
| 5V niezatrzaskowe | 4,5 ~ 5,5 V. | 31 (± 10%) mA | 145 (± 10%) Ω |
| Zatrzask 3V | 2,7 ~ 3,3 V. | 33,3 (± 10%) mA | 90 (± 10%) Ω |
| 3V niezatrzaskowy | 2,7 ~ 3,3 V. | 46,7 (± 10%) mA | 64,2 (± 10%) Ω |
Piny
Droga optyczna
Wymiary
Informacje dotyczące zamawiania
| X | XX | X | X | X | XX | X | XX |
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
|
S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
0 = brak 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / szt 8 = LC / APC X = inne |
wideo
|
|
