| Brand Name: | GEZHI or OEM |
| Numer modelu: | Przełącznik światłowodowy 2x2 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |
Mechaniczny przełącznik światłowodowy obejściowy 2x2 Nie zatrzaskowe złącze SC / UPC
Przełącznik światłowodowy GEZHI 2x2 Bypass łączy kanały optyczne, przekierowując przychodzący sygnał optyczny do wybranego światłowodu wyjściowego.Osiągnięto to za pomocą opatentowanej opatentowanej, opatentowanej konfiguracji opto-mechanicznej i aktywowanej elektrycznym sygnałem sterującym.Switch oferuje ultra-wysoką niezawodność i dużą szybkość przełączania, a także dwukierunkową wydajność.Przełączniki światłowodowe 2x2 Bypass to prawdziwe rozwiązanie przełączające do zastosowań w sieciach optycznych.
cechy
Niezrównany niski koszt
Niskie straty wtrąceniowe
Wysoka izolacja kanału
Bardzo stabilny i niezawodny
Ścieżka optyczna wolna od epoksydów
Z zatrzaskiem lub bez zatrzasku
Aplikacje
Optyczne prowadzenie sygnału
Optyczna ochrona / przywracanie sieci
Konfigurowalne optyczne dodawanie / upuszczanie
Ochrona nadajnika i odbiornika
Systemy testowania sieci
Oprzyrządowanie
Specyfikacja
| Parametry | GZ-FSW-2 × 2B | ||
| Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Długość robocza | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,6 Maks .: 0,8 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
| Zasilacz | v | 3.0 lub 5.0 | |
| Dożywotni | czasy | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20 ～ + 70 | |
| Temperatura przechowywania | ℃ | -40 ～ + 85 | |
| Waga | sol | 16 | |
| Wymiar | mm | (L) 27,0 × (W) 12,0 × (H) 8,2 możliwość dostosowania. | |
Piny
| Parametry | Piny | Napęd elektryczny | Czujnik stanu | ||||||
| 2 × 2B | Ścieżka optyczna | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Bez zatrzasku | P1-P3 | - | - | - | - | Blisko | otwarty | otwarty | Blisko |
| P1-P4, P2-P3 | V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
| zatrzaskiwanie | P1-P3 | - | - | GND | V + | Blisko | otwarty | otwarty | Blisko |
| P1-P4 P2-P3 | V + | GND | - | - | otwarty | Blisko | Blisko | otwarty | |
Droga optyczna
| Status pierwszy | Status drugi |
|
|
|
Szczegóły zamówienia
GZ-2 × 2B
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
0 = brak 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / szt 8 = LC / APC |

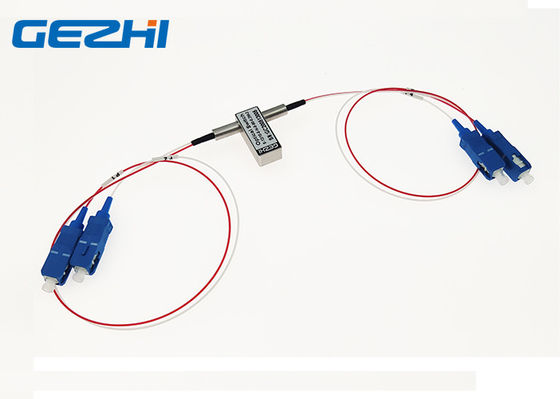

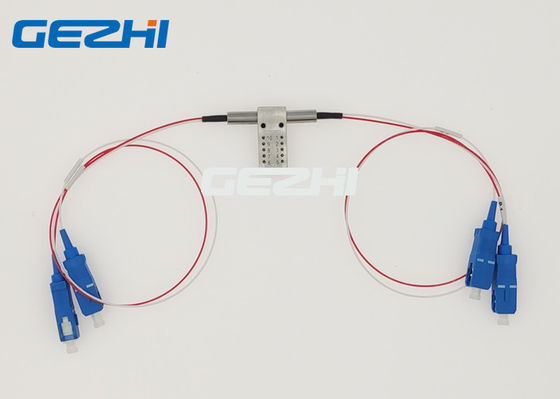

Zdjęcie przełącznika światłowodowego obejściowego 2x2
wideo
|
|
