| Brand Name: | GEZHI or OEM |
| Numer modelu: | Przełącznik optyczny 1x2A |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

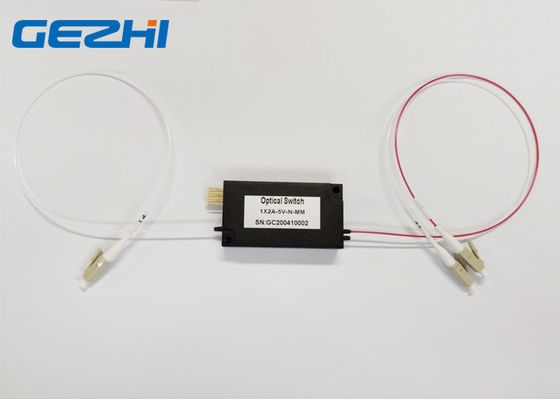

1x2A Multi Mode 850nm Przełącznik optyczny niezatrzaskowy 5V z mini metalową obudową
Przełącznik optyczny GEZHI 1x2A Multi Mode 850nm w mini metalowej obudowie i sterowanie za pomocą 4 pinów.Przedmiotem jest napięcie niezatrzaskowe 5 V ze złączem LC / PC.Dostępna jest niestandardowa specyfikacja.
cechy
Niskie straty wtrąceniowe
Szybka prędkość przełączania
Najmniejszy rozmiar
Wysoka temperatura pracy
Aplikacje
OADM
CZŁOWIEK
Monitorowanie systemu
Testowanie komponentów
Specyfikacja
|
Parametry |
GZ-FSW-1 × 2A | ||
| Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Długość fali operacyjnej | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,5 Maks .: 1,0 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
|
Zasilacz |
V | 3.0 lub 5.0 | |
| Dożywotni | Czas | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | 0 ~ + 70 lub -40 ~ + 85 | |
| Temperatura przechowywania | ℃ | -40 ~ + 85 | |
| Wymiar | mm | (L) 55 × (W) 30 × (H) 12,8 | |
Uwaga: 1. Dostosowywanie jest dostępne.
2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze.
Droga optyczna
| Model sterowania | Napęd elektryczny | Czujnik stanu | Ścieżka optyczna | ||
| Pin 1 | Pin 2 | Pin3- Pin4 | |||
| Zatrzaskowy | V + | GND | otwarty | P1-P2 | |
| GND | V + | Blisko | P1-P3 | |
|
| Bez zatrzasku | V + | GND | Blisko | P1-P3 | |
| GND | GND | otwarty | P1-P2 | |
|
| Specyfikacje | Napięcie | obecny | Odporność |
| Zatrzask 5V | 4,5 ~ 5,5 | 36 ~ 44 mA | 125Ω |
| 5V niezatrzaskowy | 4,5 ~ 5,5 | 25 ~ 31mA | 178Ω |
| Zatrzask 3V | 2,7 ~ 3,3 | 54 ~ 66 mA | 50Ω |
| 3V niezatrzaskowe | 2,7 ~ 3,3 | 42 ~ 51 mA | 65Ω |
Informacje dotyczące zamówienia przełącznika optycznego 1x2A
GZ-FSW-1x2A-x-xx-xxx-xx-x-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
|
S = SM |
85 = 850nm |
3 = 3V |
L = zatrzaskowy |
5 = 50/125 |
25 = 250um |
1 = 1m |
00 = brak |
wideo
|
|
