| Brand Name: | GEZHI or OEM |
| Numer modelu: | Przełącznik światłowodowy 2x2B |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

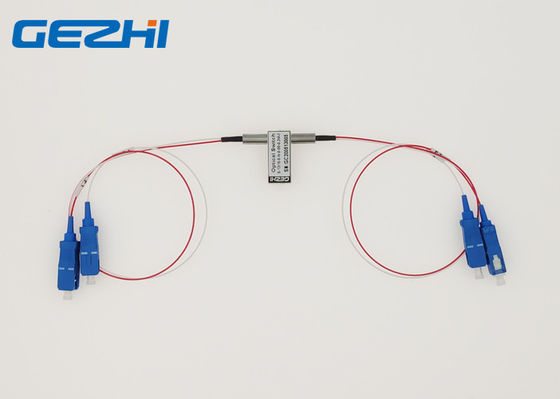

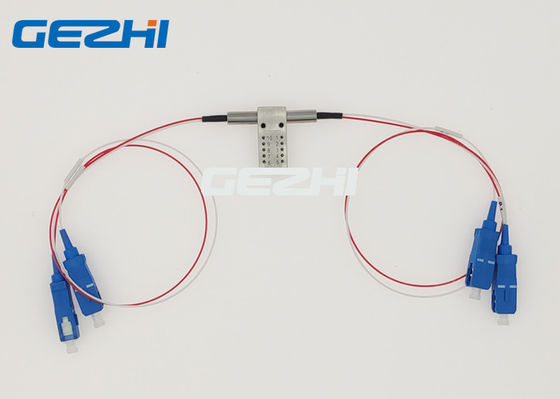

Mechaniczny przełącznik światłowodowy 2x2B 1310nm z 1 metrowym światłowodem SM SC / UPC
Mechaniczny przełącznik światłowodowy GEZHI 2x2B łączy kanały optyczne poprzez przekierowanie przychodzącego sygnału optycznego do wybranego światłowodu wyjściowego.Działa z długością fali 1310nm (dostępne 1260 ~ 1650nm).Osiągnięto to za pomocą opatentowanej opatentowanej, opatentowanej konfiguracji opto-mechanicznej i aktywowanej elektrycznym sygnałem sterującym.Mechaniczny przełącznik światłowodowy 2x2B zapewnia bardzo wysoką niezawodność i dużą szybkość przełączania, a także dwukierunkową wydajność.Mechaniczny przełącznik światłowodowy 2x2B to prawdziwe rozwiązanie przełączające dla optycznych aplikacji sieciowych.
cechy
Możliwość montażu na PCB
Najmniejszy rozmiar
Niskie straty wtrąceniowe
Szybka prędkość przełączania
Dostępny typ przemysłowy
Dostępne w trybie pojedynczym / trybie multi
Aplikacje
Monitorowanie sieci optycznej
Przywracanie i ochrona sieci optycznej
Konfigurowalne optyczne dodawanie / upuszczanie
Ochrona sprzętu transmisyjnego
Badania i rozwój
Router długości fal
Mechaniczny przełącznik światłowodowy GEZHI 2x2B szeroko stosowany do ochrony / przywracania sieci optycznej, trasowania sygnału optycznego, rekonfigurowalnych multiplekserów dodawania / upuszczania, optycznego połączenia krzyżowego (OXC), monitorowania sieci optycznej, optycznych urządzeń testujących itp.
Specyfikacja
| Parametry | GZ-FSW-2 × 2B | ||
| Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Długość robocza | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,6 Maks .: 0,8 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
| Zasilacz | v | 3.0 lub 5.0 | |
| Dożywotni | czasy | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20 ～ + 70 | |
| Temperatura przechowywania | ℃ | -40 ～ + 85 | |
| Waga | sol | 16 | |
| Wymiar | mm | (L) 27,0 × (W) 12,0 × (H) 8,2 możliwość dostosowania. | |
Droga optyczna
| Status pierwszy | Status drugi |
|
|
|
Piny
| Parametry | Piny | Napęd elektryczny | Czujnik stanu | ||||||
| 2 × 2B | Ścieżka optyczna | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Bez zatrzasku | P1-P3 | - | - | - | - | Blisko | otwarty | otwarty | Blisko |
| P1-P4, P2-P3 | V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
| zatrzaskiwanie | P1-P3 | - | - | GND | V + | Blisko | otwarty | otwarty | Blisko |
| P1-P4 P2-P3 | V + | GND | - | - | otwarty | Blisko | Blisko | otwarty | |
Szczegóły zamówienia
GZ-2x2B-x-xx-xxx-xx-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
0 = brak 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / szt 8 = LC / APC |
wideo
|
|
