| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-FSW-2x2BA |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |
SM 1310 / 1550nm niezatrzaskowy moduł przełącznika obejścia światłowodowego 2x2
GEZHI 2x2 Światłowodowy przełącznik obejściowy w obudowie metalowej o wysokiej temperaturze roboczej.Jest dostarczany z jednomodowym non-zatrzaskiem typu SC / APC 1310 i 1550 nm.Przełącznik światłowodowy obejściowy 2x2 łączy kanały optyczne poprzez przekierowanie przychodzącego sygnału optycznego do wybranego światłowodu wyjściowego.Osiągnięto to za pomocą opatentowanej opatentowanej, opatentowanej konfiguracji opto-mechanicznej i aktywowanej elektrycznym sygnałem sterującym.Switch oferuje ultra-wysoką niezawodność i dużą szybkość przełączania, a także dwukierunkową wydajność.Przełączniki światłowodowe 2x2 Bypass to prawdziwe rozwiązanie przełączające do zastosowań w sieciach optycznych.
cechy
Aplikacje
CZŁOWIEK
Badania i rozwój w laboratorium
Monitorowanie systemu
Konfigurowalny OADM
Specyfikacja
|
Parametry
|
GZ-FSW-2 × 2BZA | ||
| Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Długość robocza | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,7 Maks .: 1,0 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
| Zasilacz | v | 3.0 lub 5.0 | |
| Dożywotni | czasy | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20 ～ + 70 | |
| Temperatura przechowywania | ℃ | -40 ～ + 85 | |
| Wymiar | mm | (Dł.) 55,0 × (szer.) 30,0 × (wys.) 12,8 można dostosować. | |
Droga optyczna
| PN | Ścieżka optyczna | Napęd elektryczny | Czujnik stanu | Droga optyczna | |||
| GZ-FSW-2 × 2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| Bez zatrzasku | P1 – P3 | - | - | Blisko | / |
|
Objazd |
| P1 – P4 P2 – P3 |
V + | GND | otwarty | / |
|
Normalna | |
Szczegóły zamówienia
GZ-2 × 2BA-X-xx-xxx-xx-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
0 = brak 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / szt 8 = LC / APC |

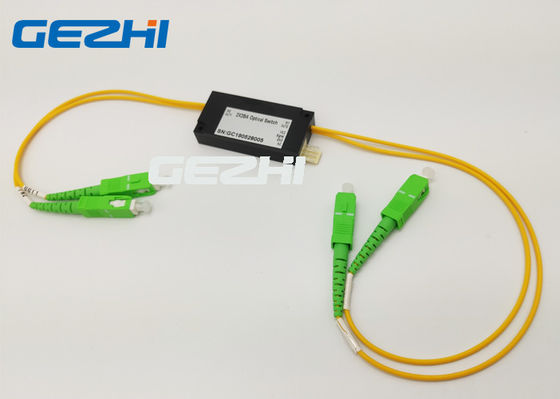

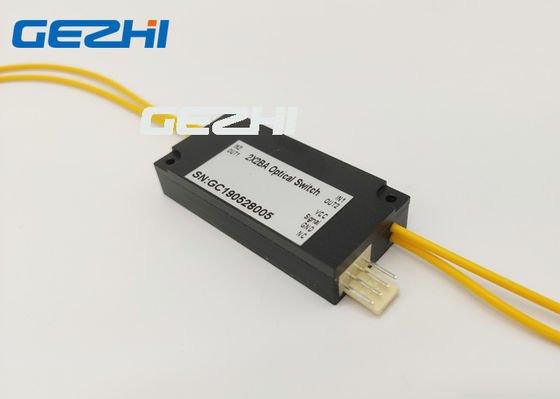

Obraz modułu przełącznika obejścia światłowodowego 2x2
