| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x8 wielokanałowy |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

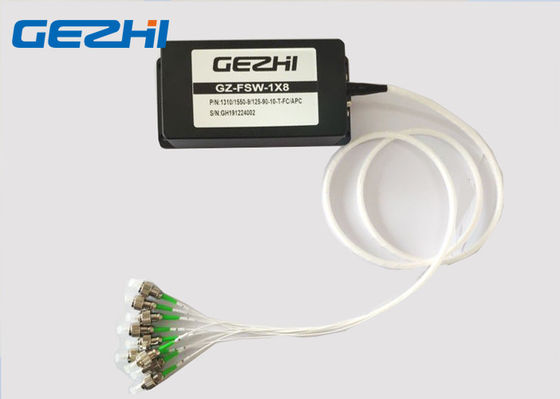

Wielokanałowe przełączniki światłowodowe 1x8 SM 13/15 Przełączniki optyczne z interfejsem TTL
Wielokanałowe przełączniki światłowodowe GEZHI 1 × 8 to rodzaj elementu funkcjonalnego, z możliwością przełączania trasy optycznej.W systemie transmisji światłowodowej służy do wyboru wielu źródeł światła / detektorów, wielokanałowego monitorowania światłowodów i ochrony ścieżki światłowodu itp. Poza tym jest również stosowany w systemie testowania światłowodów dla światłowodów i testów jego komponentów, na zewnątrz system testowania kabli i monitorowania wielopunktowych czujników optycznych.
cechy
Niskie straty i wysoka niezawodność
Interfejs równoległy (TTL)
Więcej niż 128 kanałów
Modułowa konstrukcja
Nie zawiera epoksydów na ścieżce optycznej
Aplikacje
Sieć pierścieniowa
Zdalny monitoring w sieci optycznej
Testowanie światłowodu, komponentu optycznego
Specyfikacja
| Parametry | Jednostka | GZ-FSWM-1 × N | |||
| Strata wtrąceniowa | dB | 1 <N ≤ 45 | 45 <N ≤ 88 | 88 <N ≤ 128 | |
| Typ: 0,8 Maks .: 1,0 | Typ: 1,2 Maks .: 1,5 | Typ: 1,5 Maks .: 1,8 | |||
| Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 | ||
| Testuj długość fali | nm | 850/1300 | 1310/1550 | ||
| Utrata zwrotu | dB | MM ≥ 30 SM ≥ 50 | |||
| Crosstalk | dB | ≥ 55 | |||
| PDL | dB | ≤ 0,05 | |||
| WDL | dB | ≤ 0,25 | |||
| TDL | dB | ≤ 0,25 | |||
| Powtarzalność | dB | ≤ ± 0,05 | |||
| Trwałość | Cykle | ≥ 10 milionów | |||
| Czas przełączania | SM | ≤ 10 (czas przełączania sekwencji sąsiedniego kanału) | |||
| Moc optyczna | mW | ≤500 | |||
| temperatura robocza | ℃ | -20 ~ +70 | |||
| Temperatura przechowywania | ℃ | -40 ~ +85 | |||
| Wilgotność względna | % | 5 ~ 95 | |||
| Wymiar | mm | 135 × 40 × 32 (N≤4) | 135 × 64 × 32 (N≤12) | 184 × 78 × 36 (N≤16) | |
| 184 × 78 × 66 (N≤45) | 184 × 156 × 66 (N≤88) | 184 × 220 × 66 (N≤128) | |||
| 140 × 77,5 × 32 (N≤16) | 140 × 77,5 × 64 (N≤32) | ||||
Uwaga: 1. Dostosowywanie jest dostępne.
2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze.
Informacje dotyczące zamawiania
GZ-FSWM-1xN-x-xx-xx-xx-xx-x
| Kanał | Typ włókna | Testuj długość fali | Typ rury | Długość włókna | Złącze |
| 1 ~ 128 | SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62,5 / 125 X: Inni |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15: 1310 / 1550nm X: Inni |
90: 900um 20: 2,0 mm 30: 3,0 mm X: Inni |
05: 0,5 m 10: 1,0 m 15: 1,5 m X: Inni |
OO: Brak FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC STA: ST / APC LP: LC / PC LA: LC / APC X: Inni |
wideo
|
