| Brand Name: | GEZHI or OEM |
| Numer modelu: | Przełącznik optyczny 1x2 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |
1260 ~ 1650nm szeroka długość fali 1x2 Przełącznik optyczny Złącze 3V FC / APC

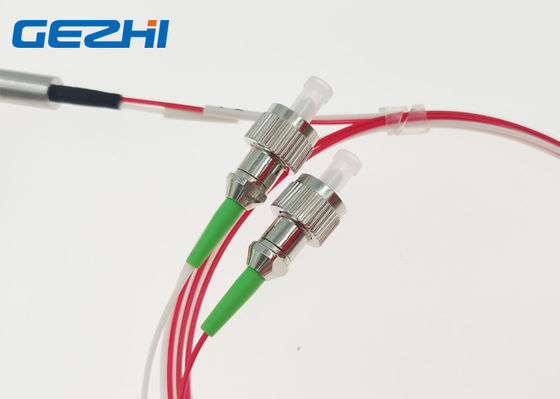

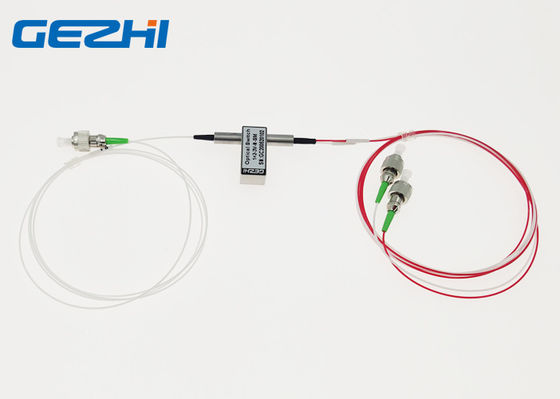

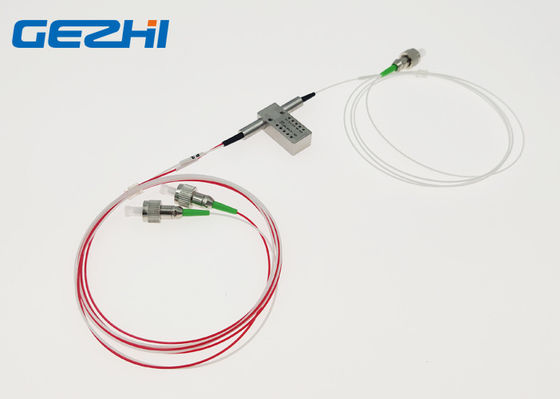

GEZHI 1260 ~ 1650nm szeroka długość fali Przełącznik optyczny konfigurowany według typu 1x2 z trzema włóknami i dwoma stanami.Łączy się z zielonym złączem FC / APC i niezatrzaskowym napięciem 3 V.Przełącznik optyczny 1x2 GEZHI 1260 ~ 1650nm o szerokiej długości fali łączy kanały optyczne, przekierowując przychodzący sygnał optyczny do wybranego włókna wyjściowego.Przełącznik optyczny jest stosowany w monitorowaniu sieci optycznych, routerze długości fali i rekonfigurowalnych multiplekserach typu add / drop.
cechy
Niskie straty wtrąceniowe
Najmniejszy rozmiar
Napięcie 3V typu niezatrzaskowego
Złącze FC / APC
Dostępny typ przemysłowy
Możliwość montażu na PCB
Aplikacje
Ochrona i przywracanie sieci optycznej
Badania i rozwój
Ochrona sprzętu transmisyjnego
Informacje o zamówieniu przełącznika optycznego 1x2
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
|
S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
00 = brak FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = inne |
Specyfikacja
|
Parametry |
GZ-FSW-1 × 2 | ||
| Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Długość fali operacyjnej | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,5 Maks .: 1,0 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
|
Zasilacz |
V | 3.0 lub 5.0 | |
| Dożywotni | Czas | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20 ~ + 80 | |
| Temperatura przechowywania | ℃ | -40 ~ + 85 | |
| Waga | sol | 16 | |
| Wymiar | mm | (Dł.) 27 × (szer.) 12,0 × (wys.) 8,2 | |
Uwaga: 1. Dostosowywanie jest dostępne.
2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze.
Piny
| Rodzaj | Kołek | Napęd elektryczny | Czujnik stanu | ||||||
| 1 × 2 | kanał | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Zatrzaskowy | P1-P2 | - | - | GND | V + | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V + | GND | - | - | otwarty | Blisko | Blisko | otwarty | |
| Bez zatrzasku | P1-P2 | - | - | - | - | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
Droga optyczna
| Status pierwszy | Status drugi |
|
|
|
wideo
|
|
