| Brand Name: | GEZHI or OEM |
| Numer modelu: | Przełącznik światłowodowy 1x2 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

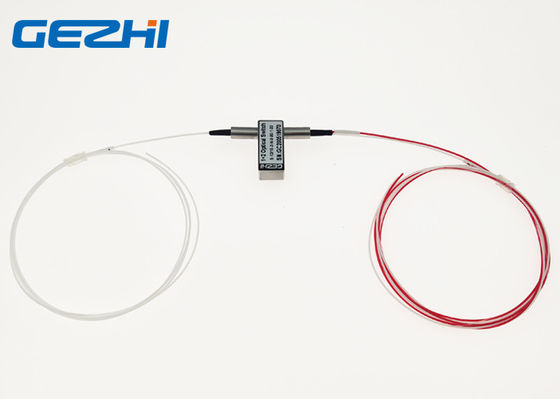

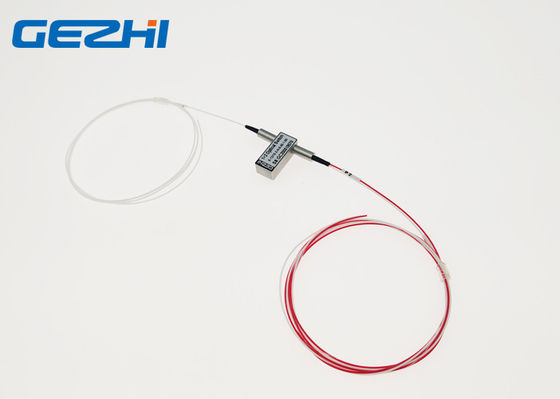

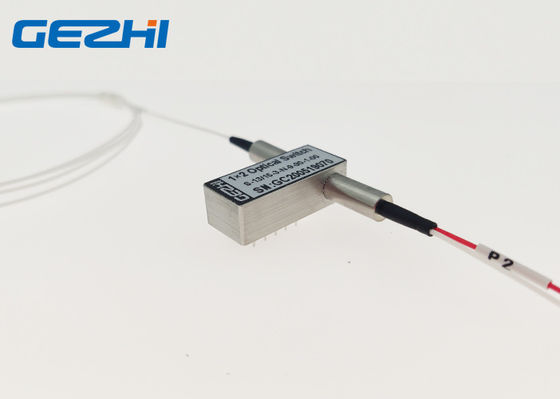

1x2 Światłowodowe przełączniki pryzmatyczne Jednomodowe 1550nm bez złącza
Pryzmat światłowodowy GEZHI 1x2 Przełączniki optyczne konfigurowane według typu 1x2 z trzema włóknami i dwoma stanami.Łączy się bez żadnego złącza dla niestandardowego i niezatrzaskowego napięcia 3 V, z możliwością montażu na PCB.Światłowodowe pryzmatyczne przełączniki światłowodowe GEZHI 1x2 łączą kanały optyczne poprzez przekierowanie przychodzącego sygnału optycznego do wybranego światłowodu wyjściowego.Przełączniki światłowodowe są stosowane w ochronie i renowacji sieci optycznych, badaniach i rozwoju oraz ochronie urządzeń transmisyjnych.
cechy
Najmniejszy rozmiar
Niskie straty wtrąceniowe
Napięcie 3V typu niezatrzaskowego
Bez złącza na zamówienie
Dostępny typ przemysłowy
Aplikacje
Monitorowanie sieci optycznej
router długości fali
Rekonfigurowalne multipleksery add / drop
Droga optyczna
| Status pierwszy | Status drugi |
|
|
|

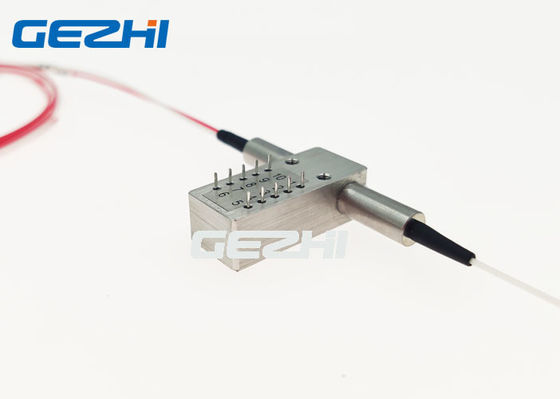

Piny
| Rodzaj | Kołek | Napęd elektryczny | Czujnik stanu | ||||||
| 1 × 2 | kanał | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Zatrzaskowy | P1-P2 | - | - | GND | V + | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V + | GND | - | - | otwarty | Blisko | Blisko | otwarty | |
| Bez zatrzasku | P1-P2 | - | - | - | - | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
Informacje o zamówieniu przełącznika optycznego 1x2
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
|
S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
00 = brak FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = inne |
Specyfikacja
|
Parametry |
GZ-FSW-1 × 2 | ||
| Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Długość fali operacyjnej | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,5 Maks .: 1,0 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
|
Zasilacz |
V | 3.0 lub 5.0 | |
| Dożywotni | Czas | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20 ~ + 80 | |
| Temperatura przechowywania | ℃ | -40 ~ + 85 | |
| Waga | sol | 16 | |
| Wymiar | mm | (Dł.) 27 × (szer.) 12,0 × (wys.) 8,2 | |
Uwaga: 1. Dostosowywanie jest dostępne.
2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze.
wideo
|
|
