Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | DWG 100 Ghz | Długość fali: | C31 do C46 |
---|---|---|---|
Przepustowość kanału: | 0,8 nm (100 Ghz) | Rodzaj włókna: | Corning G657A1 |
Złącze: | LC / UPC | Podanie: | Gęste systemy WDM |
Podkreślić: | 100Ghz DWDM,16-kanałowy gęsty WDM,16-kanałowy moduł DWDM Demux |

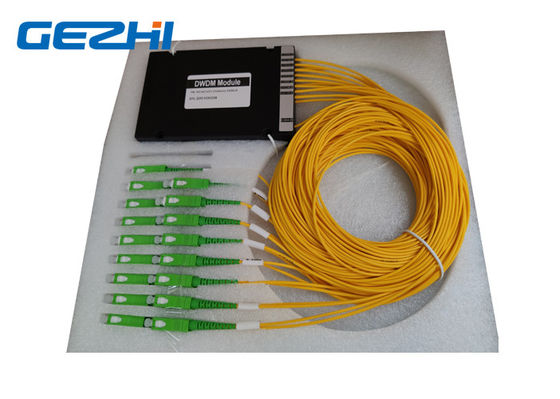

1x16 kanałowy pasywny moduł DWDM Demux CH31 ~ CH46 pojedyncze włókno
GEZHI '1x16 Channel Passive DWDM Demux to samodzielny pasywny moduł optyczny o niskiej stratności, dużej gęstości.Oparty jest na technologii cienkowarstwowej powłoki.Demultiplekser 1x16 Channel Passive DWDM oferuje rozwiązanie WDM o wysokiej izolacji kanału dla centrów danych i aplikacji Metro Access.1x16 Passive DWDM to pakiet ABS Box ze złączem SC / APC.Robocza długość fali wynosi od CH31 do CH46.Moduł demultipleksera 1x16 Passive DWDM jest idealny do długodystansowej sieci sygnałów światłowodowych w jednym włóknie.
cechy
Wysoka izolacja
Niskie PDL
Oparty na filtrze cienkowarstwowym
Ścieżka optyczna bez epoksydów
Aplikacje
Sieci długodystansowe
Gęste systemy WDM
Łącza światłowodowe CATV
Metro Networks
Informacje dotyczące zamawiania
DWDM | X | XX | X | XX | X | X | XX |
Odstępy między kanałami | Liczba kanałów | Konfiguracja | 1 kanał | Typ włókna | Długość włókna | Złącze wejścia / wyjścia | |
1 = 100 GHz |
04 = 4 kanały 08 = 8 kanałów 16 = 16 kanałów X = inne
|
M = Mux D = Demux |
21 = Ch21 …… 34 = Ch34 …… 50 = Ch50 …… |
1 = gołe włókno 2 = 900um luzem rura Kabel 3 = 2 mm 4 = kabel 3 mm |
1 = 1m 2 = 2m S = Określ |
0 = brak 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = LC / szt 6 = LC / APC S = Określ |
Specyfikacja
Parametr | Jednostka | 1x16 DWDM Demux | |
Numer kanału | - | 16CH | |
Operacja Wavelength | nm | CH31 ~ CH46 | |
Centralna długość fali kanału | nm | Sieć ITU-T @ DWDM | |
Kanał Passband | nm | 0,8 (100 GHz) | |
Strata wtrąceniowa @PB | dB | <4,8 lub<3,5 z pomijaniem | |
Izolacja @ sąsiedni kanał | dB | > 30 | |
Izolacja @ nieprzylegający kanał | dB | > 40 | |
Izolacja @Reflect Channel | dB | > 15 | |
Passband Ripple | dB | <0,5 | |
Strata zależna od polaryzacji | dB | <0,15 | |
Dyspersja w trybie polaryzacji | ps | <0,1 | |
Strata kierunkowości i powrotu | dB | Kierunkowość:> 50 Strata powrotu:> 45 | |
Moc ciągła | mW | <500 | |
Złącze | - | SC / APC | |
Typ włókna | - | SMF-28e lub dostosowany | |
temperatura robocza | ℃ | -5 ~ +75 | |
Temperatura przechowywania | ℃ | -40 ~ +85 | |
Wymiar paczki | mm | Do montażu w szafie 19 "1U |
1x16 kanałowy pasywny filtr DWDM kaskadowy
Moduł demultipleksera 1x16 Channel Passive DWDM w 19 "1U Rack Mount
Podwójne włókno DWDM
