Nazwa produktu: | Przełącznik optyczny MEMS | Kanał: | 1x8 |
---|---|---|---|
Długość fali: | 1310 i 1550 nm | Typ kontroli: | TTL / I2C lub TTL / RS232 |
Złącze: | LC / UPC | Podanie: | Sieci DWDM |
Podkreślić: | Przełącznik optyczny MEMS 1550nm,przełącznik opto-mechaniczny MEMS,przełącznik optyczno-mechaniczny 1x8 |

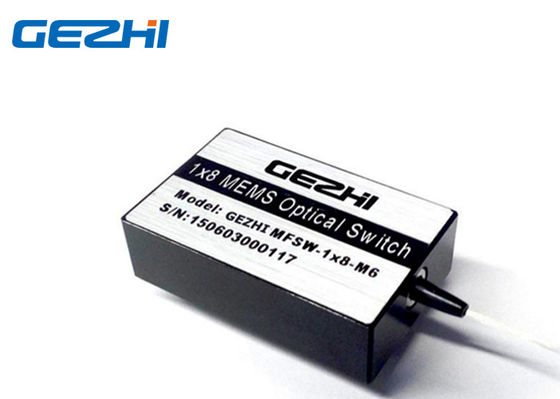

Przełączniki światłowodowe Mini 1x8 MEMS Systemy mikroelektro-mechaniczne Przełącznik optyczny
Przełączniki światłowodowe GEZHI 1x8 wykorzystują układy mikroelektromechaniczne (MEMS).Ten przełącznik optyczny oferuje wielokanałowy do 24 portów.z krótkim czasem przełączania, wysokiej jakości funkcjami.Te całkowicie optyczne przełączniki są dwukierunkowe i mogą być używane w kierunku 1xN lub Nx1.
cechy
Mała paczka
Bazuj na technologii MEMS
Wysoka stabilność, wysoka niezawodność
Bez zatrzasku
Nie zawiera epoksydów na ścieżce optycznej
Aplikacje
Sieci DWDM
Monitor kanałów
Badania i rozwój w laboratorium
Konfigurowalny OADM
Specyfikacja
Parametry | Jednostka | GZ-FSW-MEMS-1 × N (N≤24) | |
Zakres długości fali | nm | SM | MM |
1310 ± 20 lub 1550 ± 20 lub 1625 ± 20 | 850 ± 20 lub 1310 ± 20 lub 1550 ± 2 | ||
Testuj długość fali | nm | 1310/1550/1625 | 850/1310/1550 |
Tłumienie wtrąceniowe 1, 2 | dB |
1,0 (TYP) 1,2 (MAX) N≤16 1,2 (TYP) 1,8 (MAX) N≤24 |
0,8 (TYP) 1,0 (MAX) N≤8 1,0 (TYP) 1,5 (MAX) N≤12 |
Strata zwrotu 1,2 | dB | ≥40 | ≥25 |
Przesłuch 1 | dB | ≥50 | ≥30 |
WDL | dB | ≤0,3 | |
PDL | dB | ≤0,15 | |
Powtarzalność | dB | ≤ ± 0,05 | |
Zasilacz | V | 5 ~ 12 | |
Trwałość | Cykle | ≥ 109 | |
Czas przełączania | SM | ≤20 | |
Moc transmisji | mW | ≤500 | |
temperatura robocza | ℃ | -5 ~ + 70 | |
Temperatura przechowywania | ℃ | -40 ~ + 85 | |
Wymiar | mm | (Typ A) 39,1 (dł.) X 24,7 (szer.) X 11 (wys.) ± 0,2 | |
(Typ B) 65 (dł.) X 24,7 (szer.) X 11 (wys.) ± 0,2 | |||
Uwaga: 1. W zakresie temperatury roboczej i SOP. 2. Z wyłączeniem złączy. |
Przydzielenie pinu
MS1
Kołek | Imię | Opis | I / O | specyfikacja | Jednostka |
1 | NC | Nie połączony | |||
2 | VCC | Zasilacz | W | 5 ~ 12 | VDC |
3 | / STROBE | Sygnał stroboskopowy, aktywna opadająca krawędź | W | TTL | |
4 | GND | Ziemia | W | ||
5 | D0 | Dane0 Wejście | W | TTL | |
6 | D1 | Dane wejściowe 1 | W | TTL | |
7 | D2 | Dane wejściowe 2 | W | TTL | |
8 | NC | Nie połączony | |||
9 | TXD | Transmisja RS232 | NA ZEWNĄTRZ | TTL | |
10 | RXD | Odbiór RS232 | W | TTL | |
11 | GND | Ziemia | W | ||
12 | NC | Nie połączony | |||
13 | D3 | Dane wejściowe 3 | W | TTL | |
14 | /RESETOWANIE | Reset sprzętowy, logika niska aktywna | W | TTL |
MS2
Kołek | Imię | Opis | I / O | specyfikacja | Jednostka |
1 | NC | Nie połączony | |||
2 | VCC | Zasilacz | W | 5 ~ 12 | VDC |
3 | NC | Nie połączony | |||
4 | GND | Ziemia | W | ||
5 | A0 | ja2Adres C A0 | W | TTL | |
6 | SDA | ja2C Dane | WEJŚCIE / WYJŚCIE | TTL | |
7 | SCL | ja2C Zegar | W | TTL | |
8 | NC | Nie połączony | |||
9 | NC | Nie połączony | |||
10 | NC | Nie połączony | |||
11 | GND | Ziemia | W | ||
12 | NC | Nie połączony | |||
13 | A1 | ja2Adres C A1 | W | TTL | |
14 | /RESETOWANIE | Reset sprzętowy, logika niska aktywna | W | TTL |
Szczegóły zamówienia
GZ-MMS-1x8-xx-xx-xx-x
Tryb | Kanał | Długość fali | Typ włókna | Długość włókna | Złącze | Typ kontroli |
MMS = Mini Przełącznik MEMS |
1xN Określ N, gdzie N≤24 |
85 = 850nm |
1 = SMF-28 X = dostosowane |
05 = 0,5 mln 10 = 1,0 m X = inne |
NC = brak FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC |
1 = TTL / I2C 2 = TTL / RS232 |
