| Brand Name: | GEZHI or OEM |
| Numer modelu: | 2Slot * 16CH-1U |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

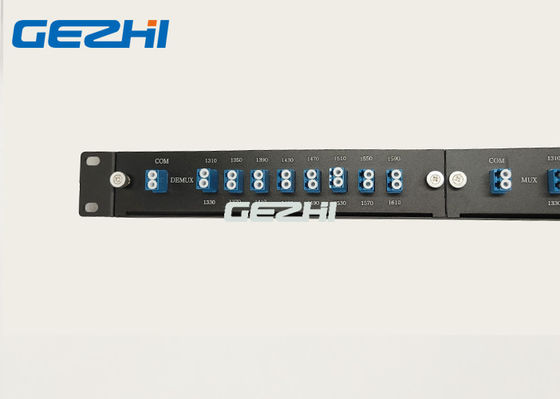

2 jednostki CWDM Mux / Demux Moduł wtykowy FMU w 2-slotowej obudowie 1U 19 "

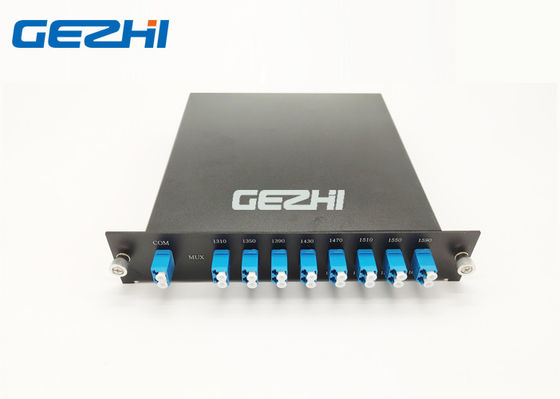

GEZHI 16CH CWDM Mux / Demux FMU Moduł wtykowy składa się z 16-kanałowej kasety Mux LGX + 16-kanałowej kasety Demux LGX w jednym 19-calowym montażu w szafie 1U. Długość fali 16-kanałowego modułu wtykowego CWDM Mux / Demux FMU wynosi 1310 do 1610 nm.Moduł 16-kanałowy CWDM Mux / Demux FMU Plug-in oferuje rozwiązanie WDM z wysoką izolacją kanałów dla centrów danych i aplikacji Metro Access.I pracując na podwójnym światłowodach sieci optycznej.
|
cechy |
Aplikacje |
|
|
Specyfikacja
| Parametr |
Jednostka |
16-kanałowy CWDM Mux / Demux | ||
| Mux | Demux | |||
| Długość fali kanału | nm | 1310 ~ 1610 nm | ||
|
Środkowa długość fali Precyzja |
nm | ± 0,5 | ||
| Odstępy między kanałami | nm | 20 | ||
|
Kanał Passband (Przy przepustowości -0,5 dB |
nm | > 13 | ||
| Maksymalna strata wtrąceniowa | dB | <4.5 lub z przeskokiem<3.5 | <4,5 lub z przeskokiem <3.5 | |
| Kanał Ripple | dB | 0.3 | ||
| Izolacja | Sąsiadujący | dB | > 30 | |
| Nie sąsiadujące | dB | > 40 | ||
|
Temperatura utraty bezwładności Wrażliwość |
dB / ℃ |
<0,005 |
||
|
Temperatura długości fali Przeniesienie |
nm / ℃ |
<0,002 | ||
|
Zależne od polaryzacji Utrata |
dB | <0,1 | ||
|
Tryb polaryzacji Dyspersja |
dB | <0,1 | ||
| Kierunkowość | dB | > 50 | ||
| Utrata zwrotu | dB | > 45 | ||
| Obsługa maksymalnej mocy | mW | 300 | ||
| Temperatura działania | ℃ | -20 ~ + 70 | ||
| Temperatura przechowywania | ℃ | -40 ~ 85 | ||
| Wymiar paczki | mm | 2-slotowy 19 "1U Rack | ||
Informacje dotyczące zamawiania
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Liczba kanałów | Typ modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe |
Wynik złącze |
|||||||
|
M = Mux |
01 = 1 kanał 02 = 2 kanały 03 = 3 kanały 04 = 4 kanały ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 mm |
00 = brak 09 = 900um Luźna rurka 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 30 = 3,0 m 40 = 4,0 m 50 = 5,0 m ...... |
0 = brak LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = dostosowane |
0 = brak |
16-kanałowy filtr CWDM Mux / Demux kaskadowy

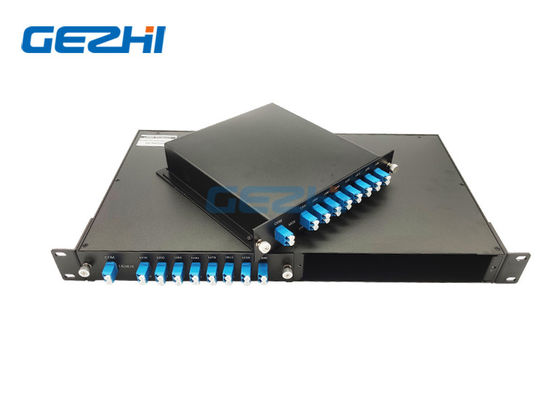

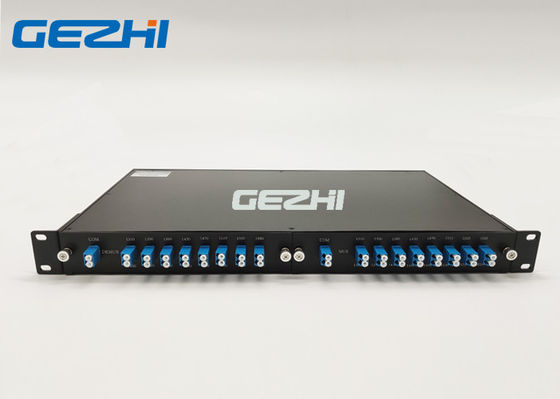

2 jednostki 16-kanałowy moduł wtykowy CWDM Mux / Demux FMU w 2-gniazdowej obudowie 19-calowej 1U
2 jednostki 16-kanałowy moduł wtykowy CWDM Mux / Demux FMU w 2-gniazdowej obudowie 19-calowej 1U
Dwa włókna
|
|
