Nazwa produktu: | Przełącznik optyczny na stole warsztatowym | Kanał: | 1x16 |
---|---|---|---|
Długość fali: | 1310/1550 nm | Port monitorowania: | RS-232 、 RJ45 |
Złącze: | FC / APC | rozmiar: | 19-calowy stelaż 1U |
High Light: | Przełącznik światłowodowy 1550nm,sprzęt optyczny 1x16,urządzenie światłowodowe RS232 |

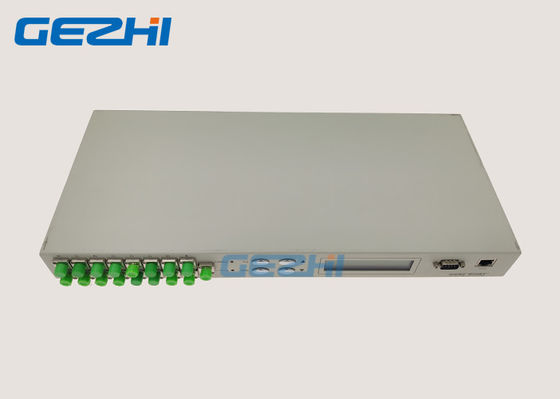

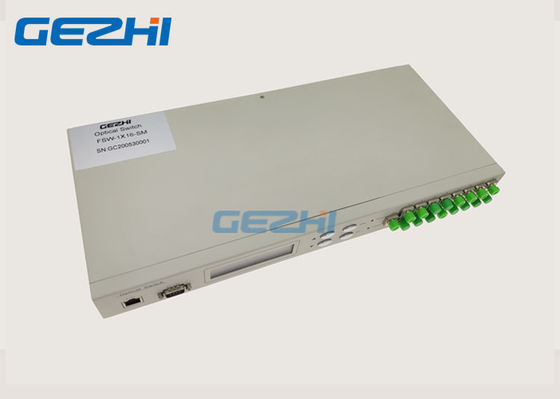

Programowalne podwozie do montażu na stole / w szafie 1x16 Przełącznik optyczny
Programowalne podwozie GEZHI do montażu na stole / w szafie 1x16 Optyczny przełącznikdo 16 portów z krótkim czasem przełączania, wysoką jakością i niskimi stratami wtrąceniowymi.ToProgramowalne podwozie do montażu na stole / w szafie 1x16 Przełącznik optycznyto funkcjonalne urządzenie sterujące i przełączające trasę optyczną.Może być kontrolowany przez port RS232, port Ethernet i automatycznie skanowany na określonej częstotliwości lub ręcznie wybierany z panelu przedniego.W systemie transmisji światłowodowej służy do kontroli trasy optycznej, sieci LAN, zmiany źródła / detektora światła, zabezpieczenia zmiany sieci Ethernet itp. W systemie testowania światłowodów służy do testowania światłowodów i urządzeń światłowodowych, testowania sieci , testowanie kabli optycznych na wolnym powietrzu i wykrywanie światłowodów.
cechy
Panel wyświetlacza LED.Wyświetlacz wizualny, wygodna obsługa.
Można ustawić kanał i odstęp czasu automatycznego skanowania.
Sterowanie RS232 i zdalne zarządzanie przez Ethernet
Niskie straty wtrąceniowe, szybkie przełączanie
Aplikacje
Testowanie systemu
Specyfikacja
Model | FSW-1XN (N <16) |
Robocza długość fali | 1260 ~ 1650 nm |
Testowanie długości fali | 1310 nm, 1550 nm |
Utrata wtrąceniowa | ≤1,2 dB |
Powtarzalne | ≤ ± 0,02 dB |
Utrata zwrotu | ≥50dB |
Crosstalk | ≥55dB |
WDL | ≤0,25 |
PDL | ≤0,05 |
Przełącz czasy | ≤ 10 ms (sąsiednie kanały) |
Typ światłowodu | SM (9 / 125um) |
Typ złącza | FC / APC |
Port monitora | RJ45, RS-232 |
Zasilacz | AC: 85 ~ 264 V (50/60 Hz) |
Operacja Temperatura | -20 ~ + 70 ℃ |
Temperatura przechowywania | -40 ~ + 85 ° C |
Rodzaj sprawy | 19 '1U (483 × 200 × 44 mm) |

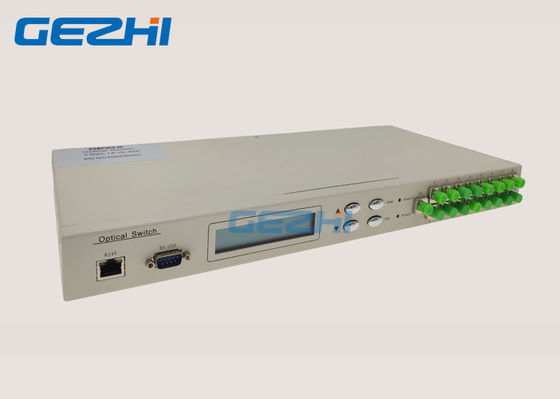

Panel do wyjaśnienia:
(1),Port RJ45 dla sieci Ethernet, Port szeregowy RS-232: Port do monitorowania.
(2), Porty optyczne: port wejściowy COM, 1, 2, 3,4 wskazują poszczególne części.
(3), ekran wyświetlacza LCD: pokazuje adres urządzenia, bieżący kanał i powiązane informacje.
(4), ▲ —— W górę ; ▼ —— W dół ; Enter —— Potwierdź ; Esc —— Anuluj.

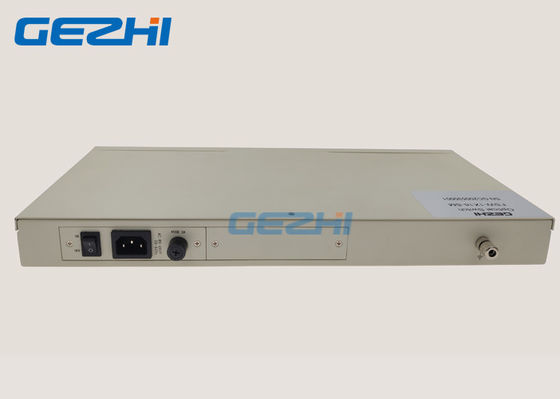

Panel tylny
(1), Moc: Wskazanie zasilania roboczego.(Dostępne pojedyncze lub podwójne zasilanie)
Diagram wewnętrznej ścieżki światła
Schemat toru wiązki wewnętrznej dla przełącznika światłowodowego 1xN
Interfejs komunikacyjny
(1), RS-232
Po podłączeniu do komputera należy zastosować krzyżowe połączenie portu szeregowego DB9 na obu końcach.Oznacza to, że kable nr 2, nr 3 na obu końcach powinny być połączone na krzyż, kabel nr 5 powinien opierać się na złączach, a resztę można pominąć.
(2), RJ45
W przypadku podłączenia do komputera przełącznikiem należy zastosować linie przelotowe.(Dokładna kolejność to 1-pomarańczowy biały, 2-pomarańczowy, 3-zielony biały, 4-niebieski, 5-niebieski biały, 6-zielony, 7-brązowy biały, 8-brązowy.)
W przypadku bezpośredniego podłączenia do komputera należy zastosować crosswire.(Jeden koniec to 1-pomarańczowy biały, 2-pomarańczowy, 3-zielony biały, 4-niebieski, 5-niebieski biały, 6-zielony, 7-brązowy biały, 8-brązowy. Drugi koniec to 1-zielony biały, 2- zielony, 3-pomarańczowy biały, 4-niebieski, 5-niebieski biały, 6-pomarańczowy, 7-brązowy biały, 8-brązowy.)
