| Brand Name: | GEZHI or OEM |
| Numer modelu: | FSW-48-1 × 1-U |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |
48CH-1 × 1 Przełącznik optyczny do montażu w szafie 48 szt. Przełączniki światłowodowe 1x1
48CH-1 × 1 firmy GEZHI do montażu w szafie przełącznika optycznego 48 sztuk przełączników światłowodowych 1x1 to rodzaj urządzenia sterującego ścieżką światła.odtwarza ścieżkę światła kontrolnego i przekształca ścieżkę światła.Ten przełącznik optyczny 48CH-1x1 do montażu w stojaku składa się z 48 kombinacji przełączników optycznych 1x1, sterowanej ścieżki świetlnej włączania / wyłączania, może przez port szeregowy RS232 i przełącznik sterujący portu Ethernet (RJ45), W systemie transmisji światłowodu jest używany do wielokanałowego monitorowania światłowodów, wyboru wielu źródeł światła / detektorów, ochrony ścieżki światłowodu itp. Poza tym jest również stosowany w systemie testowania światłowodów, testowaniu kabli zewnętrznych i systemie monitorowania wielopunktowych czujników optycznych.
cechy
Niskie straty wtrąceniowe, szybkie przełączanie
SerialNet, wysoka niezawodność, wysoka stabilność
Sterowanie RS232 i zdalne zarządzanie przez Ethernet
Przejrzysty sygnał transmisji.Wysoka stabilność i niezawodność.
Aplikacje
System monitorowania i konserwacji kabli
FITL
Pomiar automatyczny
Zdalne monitorowanie sieci optycznej
Specyfikacja
| Parametry | Jednostka | Wskaźniki |
| Nr kanału | 48CH-1x1 | |
| Zakres długości fali | nm | 1260 ~ 1650 nm |
| Testowanie długości fali | nm | 1310 / 1550nm |
| Strata wtrąceniowa | dB | Typ: ≤0,6dB, Max: ≤1,2dB |
| Powtarzalność | dB | ≤ 0,02 |
| Utrata zwrotu | dB | ≥ 50 |
| Crosstalk | dB | ≥ 55 |
| WDL | dB | ≤ 0,25 |
| PDL | dB | ≤ 0,05 |
| Obsługa mocy optycznej | mW | ≤ 500 |
| Typ włókna | SM (9 / 125um) | |
| Złącze | LC / PC | |
| Port monitorowania | RJ45, RS-232 | |
|
Zasilacz roboczy (Typ wtyczki) |
V |
AC: 100 ~ 240 (50 / 60Hz) |
| temperatura robocza | ℃ | -10 ～ 60 |
| Wymiary do montażu w stojaku | mm | 1U: 483 x 400 x 45 |

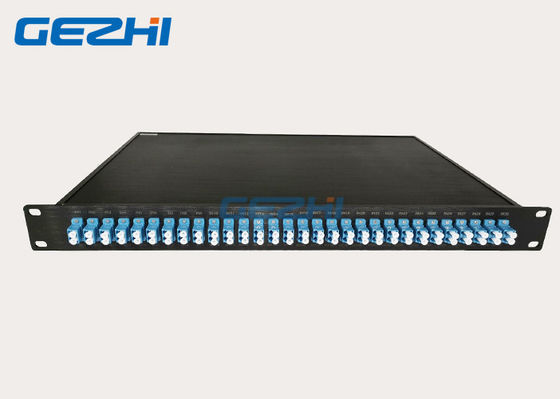

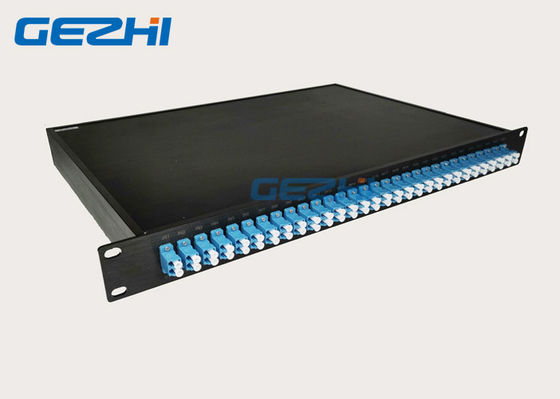

Panel do wyjaśnienia:
◆W1~ IN30: Wejście optyczne.
◆NA ZEWNĄTRZ1~ OUT30: Wyjście optyczne.

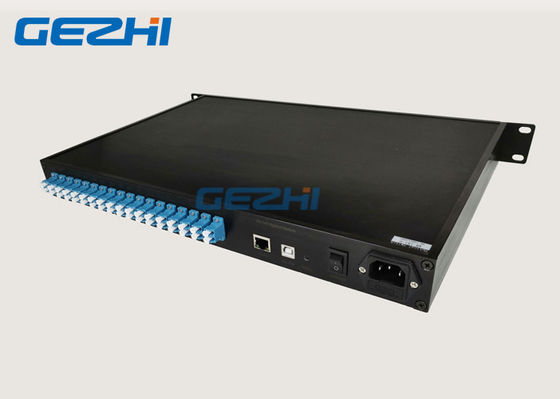

Panel tylny
◆W31~ IN48: Wejście optyczne.
◆NA ZEWNĄTRZ31~ OUT48: Wyjście optyczne.
◆ RJ45: Interfejs zarządzania siecią komunikacyjną.
◆RS-232: RS- interfejs szeregowy, interfejs komunikacji szeregowej RS232.
◆NA/POZA: Zasilanie włącz / wyłącz.
◆AC: 100~ 240V: Interfejs przewodu zasilającego.
Ustawienia domyślne
◆ RS-232: Szybkość transmisji: 9600, Bity danych: 8 bitów, Bit stopu: 1 bit, Bit parzystości: BRAK.
◆ RJ45: IP: 192.168.1.100, PORT: 5000, TCP / IP: Serwer TCP i UDP.
(Port stały: 18888)
|
|
