| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-FSW-1x32 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |
Przełącznik światłowodowy SM 1x32
Przełącznik światłowodowy SM 1x32 firmy GEZHI Photonics Co., Ltd zapewnia wybór kanału między jednym włóknem wejściowym a wyjściowym N.
Numer kanału wyjściowego jest określany przez klienta i może to być 1x8, 1x16, 1x32 lub inne.Jest wyposażony w interfejs równoległy (TTL) i funkcję samokontroli awarii obwodu napędu.Ten przełącznik optyczny 1x32 może być OEM.Opiera się na naszej zaawansowanej technologii światłowodowej, która ma dobrą powtarzalność, niskie straty wtrąceniowe, niski koszt i wysoką wydajność.Długość fali operacji może wynosić od pojedynczego trybu 1260 do 1650nm, wielomodowego 850 ± 40/1300 ± 40nm lub niestandardowej długości fali.
|
cechy Niska strata Wysoka niezawodność Modułowa konstrukcja |
Aplikacje Sieć pierścieniowa Wiele źródeł światła Testowanie światłowodu, komponentu optycznego |
Przełączniki optyczne silnika krokowego 1x32 firmy GEZHI to technologia bezpośredniego przełączania między światłowodami, która działa poprzez fizyczne skierowanie jednego włókna na drugie.Osiąga się to poprzez wykorzystanie silnika krokowego o wysokiej rozdzielczości, który precyzyjnie obraca i kieruje wspólne włókno (światłowody) do wybranych światłowodów wyjściowych.
Przełącznik światłowodowy SM 1x32Wcześniejsze Specyfikacja
| Parametr | Wartości parametrów |
| Model | GZ-FSW-1X32 |
| Strata wtrąceniowa | ≤0,8 dB |
| Zakres długości fali | 1260 ~ 1650 nm |
| Testuj długość fali | 1310/1550 nm |
| Typ włókna | SM, 9 / 125um (SMF-28) |
| Utrata zwrotu | ≥50 dB |
| Crosstalk | ≥ 70 dB |
| PDL | ≤0,05 dB |
| WDL | ≤0,25 dB |
| TDL | ≤0,25 dB |
| Powtarzalność | ≤0,02 dB |
| Dożywotni | > 107 |
| Czas przełączania | ≤8 ms (sąsiedni kanał) |
| Moc optyczna | ≤500 mW |
| Złącze | FC / PC |
| Tryb sterowania | TTL |
| Zasilacz roboczy | 5 V / 500 mA |
| Produkt Sze | 135 x 64 x 46 |
| temperatura robocza | -20 ℃ do +70 ℃ |
| temperatura robocza | -40 ℃ do +85 ℃ |
Uwaga: 1. Dostosowywanie jest dostępne.
Dostępne są zarówno wersje wielomodowe, jak i jednomodowe tego przełącznika.Charakteryzują się wysokim poziomem
wydajność wymagana do testów wielojednostkowych w badaniach i rozwoju oraz w środowiskach produkcyjnych.Oni też są
doskonale nadaje się do zastosowań w telekomunikacji, środowiskach produkcyjnych i testowych, ponieważ
ich niska IL i doskonała powtarzalność.Oprócz wielu dostępnych standardowych opcji oferujemy również
dostosuj przełączniki do konkretnych potrzeb klienta
Przełącznik światłowodowy SM 1x32 Specyfikacje pinów
| Złącze męskie DB-15 | |||
| Nr pinu | I / O | Sygnał | Opis |
| 2 | Wejście | D0 |
D0 ~ D5 to wybór kanału Bit0 ~ Bit5, D0 to stan niski, D5 to stan wysoki |
| 3 | Wejście | D1 | |
| 4 | Wejście | D2 | |
| 5 | Wejście | D3 | |
| 6 | Wejście | D4 | |
|
11 |
Wejście |
RESETOWANIE |
TTL, resetowanie niskiego poziomu do kanału 0. Wysoki poziom oznacza, że bity wyboru kanału są skuteczne. |
| 7 | Na zewnątrz | GOTOWY | TTL, Ready (High = Not ready, Low = Ready) |
| 8 | Na zewnątrz | BŁĄD | TTL, błąd LUB awaria, (wysoki = błąd, niski = brak błędu) |
| 1,9 | Moc | GND | Ziemia |
| 12 | Moc | VCC1 | Zasilanie silnika 5,0 ± 5% VDC (maks. 500 mA) |
| 15 | Moc | VCC2 | Zasilacz obwodu 5,0 ± 5% VDC (maks. 50 mA) |
| 4,6,7,8,10,13,14 | NC | NC | Luka w zatrudnieniu |

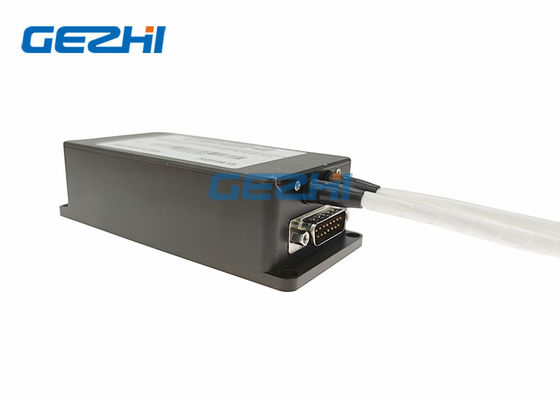

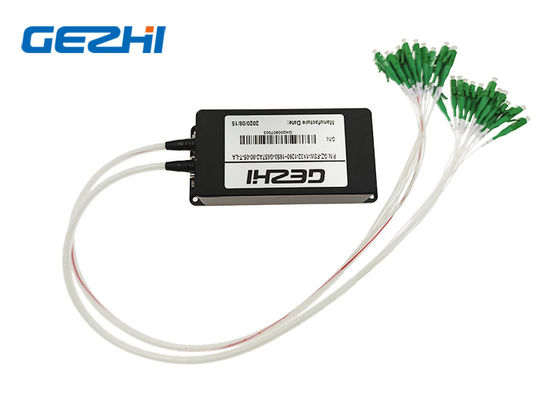

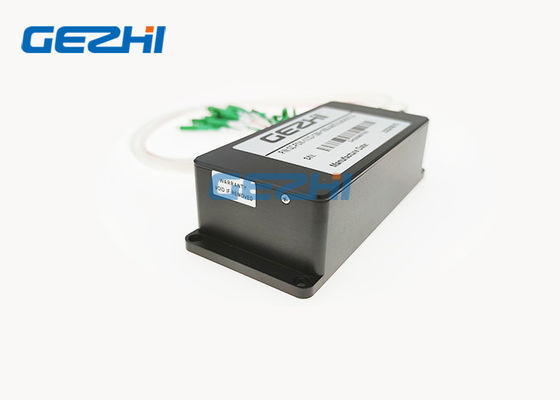

Przełącznik światłowodowy SM 1x32 obrazek
wideo
|
