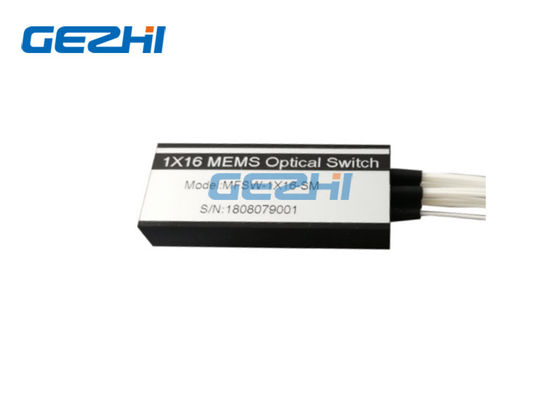

Sieć DC 5V PON 1620nm 1x16 MEMS Przełącznik optyczny

Name: Sieć DC 5V PON 1620nm 1x16 MEMS Przełącznik optyczny
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MFSW-1x16
Price: 535.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	GZ-MFSW-1x16
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	2-7 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS ISO9001

Nazwa produktu:

Przełącznik MEMS

Kanał:

1xN N≤16

Długość fali:

1260 ~ 1620 nm

Złącze:

Dostosowane

funkcje:

Szybki czas przełączania

Podanie:

Sieć PON

Szczegóły pakowania:

2 sztuki w piance z plastikowym pudełkiem

Możliwość Supply:

500 sztuk miesięcznie

Podkreślić:

Przełącznik optyczny 1x16 MEMS

przełącznik optyczny MEMS sieci PON

przełącznik kabla optycznego 1620nm

Opis produktu

Moduł przełącznika optycznego 1x16 MEMS

Dzięki konstrukcji opartej na MEMS, moduł przełącznika optycznego GEZHI Photonics 1x16 MEMS o trwałej wydajności w kompaktowej obudowie.Krótki czas przełączania i oczekiwana żywotność wynosząca ponad 10 miliardów sprawiają, że jest to idealny przełącznik optyczny do wymagających zastosowań produkcyjnych.Przełącznik optyczny MEMS jest dostępny dla światłowodów jednomodowych z możliwością wyboru modułów 1x2, 1x4,1x8, 1x12, 1x16.

cechy

Kompaktowa struktura
Szybki czas przełączania
Niskie straty wtrąceniowe
Wysoka niezawodność

Aplikacje

Sieć PON
Ochrona
Oprzyrządowanie
Monitorowanie sieci

Specyfikacja

Parametry	Jednostka	MFSW-1 × N (N≤16)
Długość fali operacyjnej	nm	1260 ~ 1620 dla SM, 850/1310 dla MM
Strata wtrąceniowa	dB	≤ 1,0 (typowo: 0,8)
WDL	dB	≤ 0,3
TDL	dB	≤ 0,3
PDL	dB	≤ 0,1
Utrata zwrotu	dB	SM ≥ 50, MM ≥ 30
Crosstalk	dB	SM ≥ 50, MM ≥ 30
Powtarzalność	dB	≤ ± 0,02
Czas przełączania	SM	≤ 8
Trwałość	czasy	≥ 10 miliardów
Zasilacz	V	DC 5 V ± 5%
Tryb przełączania		Bez zatrzasku
Moc optyczna	mW	≤ 500
temperatura robocza	° C	-5 ~ +70
Temperatura przechowywania	° C	-40 ~ +85
Wilgotność pracy	%	5 ~ 95
Wymiar	mm	34 × 24 × 11 lub 60 × 24 × 11

Uwaga: 1. W zakresie temperatury roboczej i wszystkich SOP.

2. Bez złącza i dodaj 0,3 dB IL dla pary złączy.

Piny

Specyfikacje

Nie.	Pozycja	Specyfikacja
1	Zasilacz	DC 5 V ± 5%
2	Pobór energii	<500mW
3	Kontrola	Tryb UART lub równoległy (poziom TTL)

Przydzielenie pinu

Kołek	Nazwa sygnału	Opis
1	NC	Brak fizycznego połączenia wewnętrznego
2	VCC	Zasilanie (5 V)
3	STROBE	Falling Edge Active (wejście)
4	GND	Signal Ground
5	D0	Dane 0 (wejście)
6	D1	Dane 1 (wejście)
7	D2	Dane 2 (wejście)
8	D3	Dane 3 (wejście)
9	UART TX	Transmisja UART (wyjście)
10	UART RX	Odbiór UART (wejście)
11	GND	Sprawa Ground
12	RDY	Gotowe (wyjście), użyj do debugowania wewnętrznego
13	TRYB	0 = TTL, 1 = UART (wejście)
14	RESETOWANIE	0 = Reset (wejście)

Droga optyczna

Wymiar

Szczegóły zamówienia

GZ-MFSW-1xN-xx-xx-xx-x

Rodzaj

Kanał

Długość fali

Typ włókna

Średnica włókna

Długość włókna

Złącze

GZ-MFSW

01 = 1x1

02 = 1x2

.....

16 = 1x16

......

C = pasmo C.

L = pasmo L.

O = O Band

Pasmo D = C + L.

X = inne

5 = 50/125

6 = 62,5 / 125

9 = 9/125

X = inne

25 = 250um

90 = 900um

20 = 2,0 mm

30 = 3,0 mm

X = inne

1 = 1m

2 = 1,5 m

X = inne

0 = brak

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

LP = LC / szt

LA = LC / APC

X = inne
