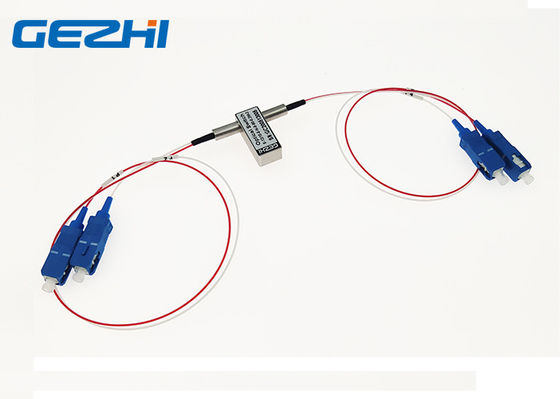

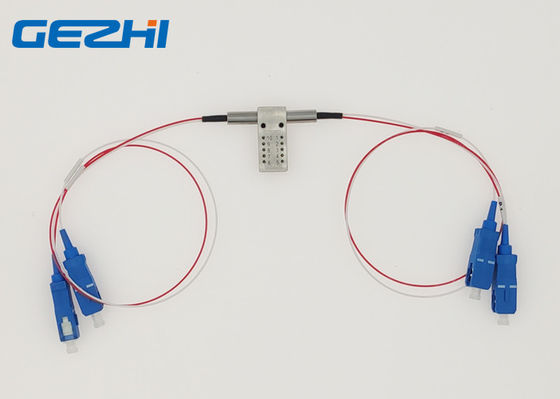

Zablokowany pojedynczy optyczny przełącznik obejścia 1550nm 2x2 SC / UPC

Name: Zablokowany pojedynczy optyczny przełącznik obejścia 1550nm 2x2 SC / UPC
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Optyczny przełącznik obejściowy
Price: 360.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numer modelu:	Optyczny przełącznik obejściowy
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	2-7 dni roboczych
Payment Terms:	T / T, Western Union

Szczegółowe informacje

Product Description

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Nazwa produktu:

Pojedynczy optyczny przełącznik obejściowy

Długość fali:

1310 i 1550 nm

Typ kontroli:

Zablokowany

Zasilacz:

3 V.

Złącze:

SC / UPC

Podanie:

Ochrona sieci optycznej

Szczegóły pakowania:

2 sztuki w piance z plastikowym pudełkiem

Możliwość Supply:

50000 sztuk na miesiąc

Podkreślić:

Pojedynczy optyczny przełącznik obejścia 2x2

pojedynczy optyczny przełącznik obejścia 1550nm

optyczny przełącznik obejściowy SC / UPC

Product Description

Zablokowany pojedynczy optyczny przełącznik obejściowy 2x2 w optycznej ochronie / przywracaniu sieci

Zablokowany pojedynczy optyczny przełącznik obejściowy 2x2 firmy GEZHI Photonics Co., Ltd, tDroga optyczna przez jednostki jest czysto optyczna;tj. nie ma konwersji optycznej na elektryczną w optyczną.Na ścieżce światłowodowej nie ma żadnych strat elektrycznych ani ograniczenia przepustowości elektrycznej.Ścieżka optyczna przekieruje przychodzący sygnał optyczny do wybranego światłowodu wyjściowego.Optyczny przełącznik obejściowy 2x2 z typowymi zastosowaniami dla tego urządzenia to routing optyczny, obejście systemu, przywracanie sieci pierścieniowej i testowanie pętli zwrotnej.

cechy

Wysoka izolacja kanału
Bardzo stabilny i niezawodny

Niezrównany niski koszt
Niskie straty wtrąceniowe
Ścieżka optyczna wolna od epoksydów
Zablokowany lub niezablokowany

Aplikacje

Optyczny routing sygnału Konfigurowalny

Optyczne dodawanie / upuszczanie
Ochrona nadajnika i odbiornika

Optyczna ochrona / odbudowa sieci
Oprzyrządowanie

Systemy testowania sieci

Specyfikacja

Parametry		GZ-FSW-2 × 2B
Zakres długości fali	nm	850 ± 40/1300 ± 40	1260 ～ 1650
Długość robocza	nm	850/1300	1310/1490/1550/1625/1650
Strata wtrąceniowa	dB	Typ: 0,8 Maks .: 1,2	Typ: 0,6 Maks .: 0,8
Utrata zwrotu	dB	MM≥30 SM≥50
Crosstalk	dB	MM≥35 SM≥55
PDL	dB	≤0,05
WDL	dB	≤0,25
TDL	dB	≤0,25
Powtarzalność	dB	≤ ± 0,02
Zasilacz	v	3.0 lub 5.0
Dożywotni	czasy	≥10⁷
Czas przełączania	SM	≤8
Moc transmisji	mW	≤500
temperatura robocza	℃	-20 ～ + 70
Temperatura przechowywania	℃	-40 ～ + 85
Waga	sol	16
Wymiar	mm	(L) 27,0 × (W) 12,0 × (H) 8,2 możliwość dostosowania.

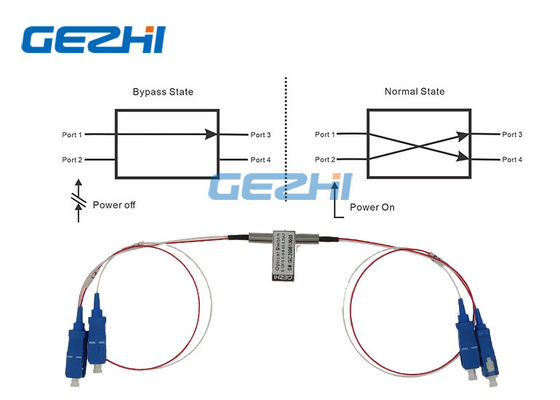

Droga optyczna

Status pierwszy

Status drugi

2x2 Bypass Mechanical Fiber Optic Switch 1310 / 1550nm Latching OXC system

Piny

Parametry	Piny	Napęd elektryczny				Czujnik stanu
2 × 2B	Ścieżka optyczna	1	5	6	10	2-3	3-4	7-8	8-9
Bez zatrzasku	P1-P3	-	-	-	-	Blisko	otwarty	otwarty	Blisko
Bez zatrzasku	P1-P4, P2-P3	V +	-	-	GND	otwarty	Blisko	Blisko	otwarty
zatrzaskiwanie	P1-P3	-	-	GND	V +	Blisko	otwarty	otwarty	Blisko
zatrzaskiwanie	P1-P4 P2-P3	V +	GND	-	-	otwarty	Blisko	Blisko	otwarty

Szczegóły zamówienia

GZ-FSW-2 × 2B

Tryb

Długość fali

Typ napięcia

Model sterowania

Typ włókna

Średnica włókna

Długość włókna

Złącze

S = SM
M = MM

85 = 850nm
13 = 1310 nm
15 = 1550 nm
13/15 = 1310 / 1550nm
X = inne

3 = 3 V.
5 = 5 V.

L = zatrzaskowy
N = bez zatrzasku

5 = 50/125
6 = 62,5 / 125
9 = 9/125
X = inne

25 = 250um
90 = 900um
20 = 2,0 mm
30 = 3,0 mm
X = inne

1 = 1m
2 = 1,5 m
X = inne

0 = brak
FP = FC / PC
FA = FC / APC
SP = SC / PC
SA = SC / APC
LP = LC / szt
LA = LC / APC

X = inne

Znaków:
