| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-FSW-2x2F |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |
Zablokowane podwójne przełączniki optyczne 1x1 do blokowania kanałów

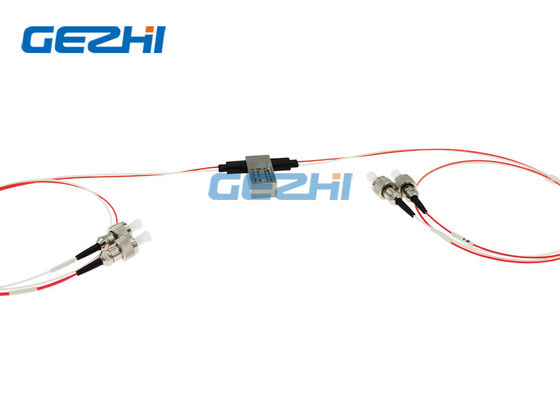

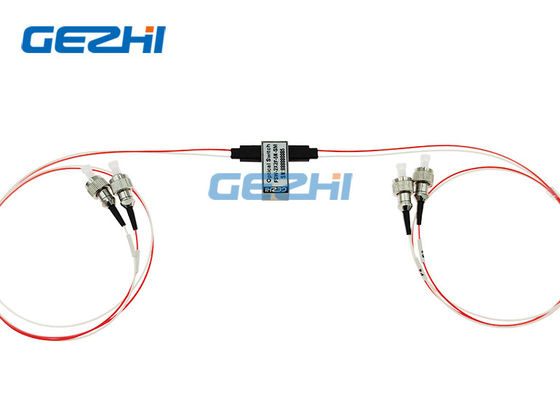

Podwójne przełączniki optyczne 1x1 firmy GEZHI Photonics Co., Ltd oznaczają również w pełni mechaniczny przełącznik światłowodowy 2x2, ze stanem optycznym Through i Cross.Jest używany w rozwiązaniu dodawania / upuszczania konfiguracji, blokowaniu kanałów, z wysoką niezawodnością i niskimi zniekształceniami optycznymi.
|
funkcje Bezpieczne zatrzaskiwanie
Niezrównany niski koszt
Niskie zniekształcenia optyczne Ścieżka optyczna bez epoksydów
Wysoka niezawodność
|
Aplikacje Blokowanie kanałów Konfigurowalne dodawanie / upuszczanie
Monitorowanie systemu
Oprzyrządowanie
|
Specyfikacja
| Parametry | Specyfikacje | Jednostka |
| Operacyjna długość fali | 1260 ~ 1620 (SM) | nm |
| Strata wtrąceniowa | ≤1,0 | dB |
| Strata zależna od długości fali | ≤0,25 | dB |
| Strata zależna od polaryzacji | ≤0,05 | dB |
| Strata zależna od temperatury | ≤0,20 | dB |
| Utrata zwrotu | SM≥50 | dB |
| Cross Talk | SM≥55 | dB |
| Czas przełączania | ≤8 | SM |
| Powtarzalność | ≤ ± 0,02 | dB |
| Trwałość | ≥107 | czasy |
| Napięcie robocze | 3 lub 5 | V |
| Typ przełącznika | Bez zatrzasku / zatrzasku | |
| temperatura robocza | －20 ~ ＋ 70 | ℃ |
| Temperatura przechowywania | －40 ~ ＋ 85 | ℃ |
| Moc optyczna | ≤500 | mW |
| Wymiar | 27,0 dł. × 12,5 szer. × 8,4 wys | mm |

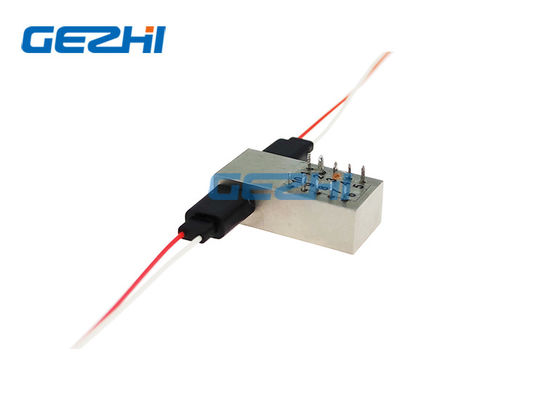

Szpilki
| Rodzaj | Droga optyczna | Napęd elektryczny | Czujnik stanu | ||||||
| Pełne 2 × 2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Zatrzaskowy | P1-P4, P2-P3 | - | - | GND | V ＋ | Blisko | otwarty | otwarty | Blisko |
| P1-P3, P2-P4 | V ＋ | GND | - | - | otwarty | Blisko | Blisko | otwarty | |
| Bez zatrzasku | P1-P4, P2-P3 | - | - | - | - | Blisko | otwarty | otwarty | Blisko |
| P1-P3, P2-P4 | V ＋ | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
Szczegóły zamówienia
GZ-FSW-2 × 2F
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S = SM M = MM |
85 = 850 nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3 V. 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
0 = brak X = inne |

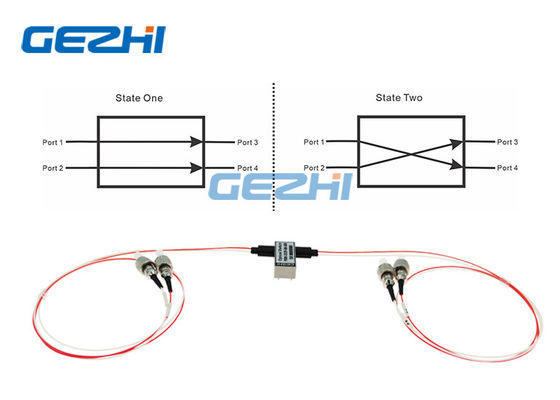

Droga optyczna
Rysunek techniczny
wideo
|
|
