| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-FSW-D2x2B |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |
850nm MM Podwójny przełącznik światłowodowy 2x2 Bypass
Przełącznik światłowodowy z podwójnym obejściem 2x2 firmy GEZHI Photonics Co., Ltd został zaprojektowany w celu zapewnienia funkcji połączenia krzyżowego i obejścia między kanałami wejściowymi i wyjściowymi.Działa przy długości fali 850nm.(1260 ~ 1650nm, 780nm i niestandardowa długość fali jest dostępna. Oferuje doskonałą powtarzalność, tłumienność i szeroki zakres temperatur roboczych.
|
cechy Niskie straty wtrąceniowe |
Aplikacje Przełączanie redundancji Rekonfiguracja i odbudowa sieci światłowodowych |
Specyfikacja
| Model | Jednostka | GZ-FSW-D2x2B | |
| Długość fali operacyjnej | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| długość fali | nm | 850 i 1300 | 1310 i 1550 |
| Utrata wtrąceniowa | dB | Typ: 1,0 Maks .: 1,5 | |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Rozmowa krzyżowa | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
| Napięcie | v | 3,0 lub 5,0 ± 0,5 | |
| Żywotność | Czas | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc ciągła | mW | ≤500 | |
| Temperatura robocza | ℃ | -20 ～ + 70 (dostępny typ przemysłowy) | |
| Temperatura przechowywania | ℃ | -40 ～ + 85 | |
| Kolor włókna |
P1, P1 ': Czarny P2, P2': Czerwony P3, P3 ': niebieski P4, P4': biały |
||
| Rozmiar | mm | 27,0 × 12 × 8,2 | |
| Uwaga: 1 W zakresie temperatury roboczej i SOP.2 Z wyłączeniem złączy. | |||
GZ-D2x2B-x-xx-xxx-xx-x-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3 V. 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
0 = brak X = inne |

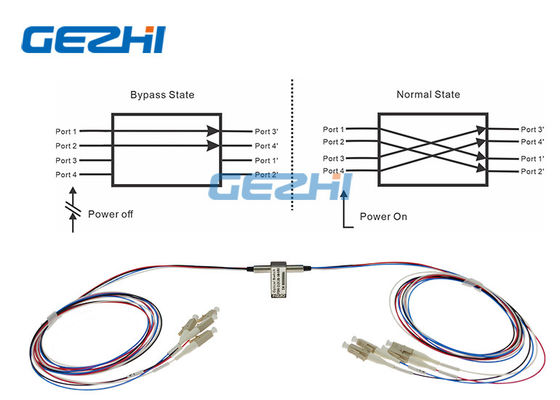

Droga optyczna

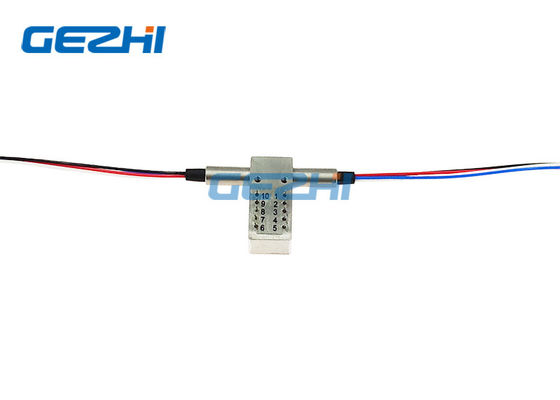

Piny
| Rodzaj | Stan | Definicja pinów | Moc | Monitorowanie stanu | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Bez zatrzasku | ZA | P1-P3 ” | - | - | - | - | Blisko | otwarty | otwarty | Blisko |
| P2-P4 ” | ||||||||||
| b | P1-P1 ', P2-P2' | V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
| P3-P3 ', P4-P4' | ||||||||||
| Zatrzaskowy | ZA | P1-P3 ” | - | - | GND | V + | Blisko | otwarty | otwarty | Blisko |
| P2-P4 ” | ||||||||||
| b | P1-P1 ', P2-P2' | V + | GND | - | - | otwarty | Blisko | Blisko | otwarty |
|
wideo
|
|
