| Brand Name: | GEZHI or OEM |
| Numer modelu: | Przełącznik optyczny 1x2 PM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

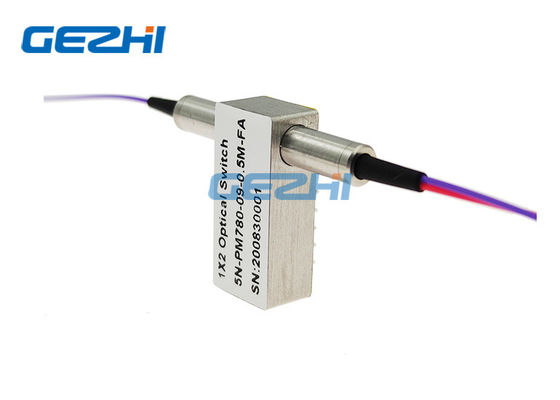

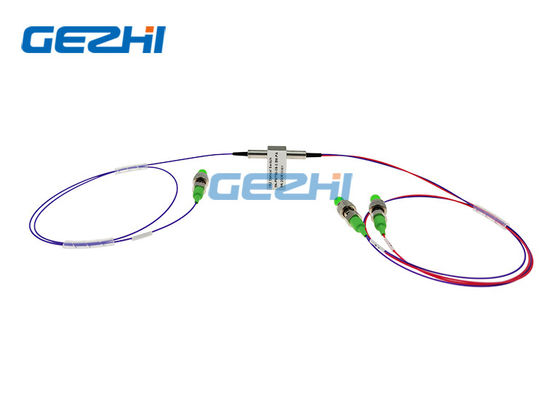

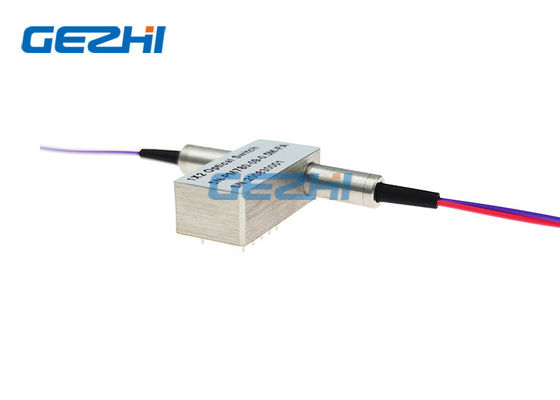

Polaryzacja 780nm Utrzymanie przełączników światłowodowych 1x2 PM
Seria PM Optical Switches firmy GEZHI Photonics Co., Ltd utrzymująca polaryzację Przełączniki światłowodowe to mikrourządzenia mikrooptyczne z portami 1X1 i 1x2 zbudowane z włókna PM Panda.Urządzenia te mogą przełączać wejście optyczne na jedno z dwóch wyjść przy zachowaniu polaryzacji sygnału. Seria PM Optical Switches umożliwia pracę dwukierunkową.I szeroko stosowany w dziedzinie krzyża optycznego, sieci PON i systemu połączeń, ochrony pierścienia światłowodowego i monitora sieci.Do różnych zastosowań dostępne są warianty z zatrzaskiem i bez zatrzasku.Seria przełączników optycznych charakteryzuje się niską tłumiennością wtrąceniową, szerokim zakresem długości fal roboczych, wysokim współczynnikiem ekstynkcji oraz doskonałą stabilnością i niezawodnością.
Cechy
Niskie straty wtrąceniowe
Wysoki współczynnik ekstynkcji
Szeroki zakres długości fal
Działanie dwukierunkowe
Doskonała stabilność i niezawodność
Aplikacje
Polaryzacja utrzymująca układ optyczny
Rekonfigurowalny OADM
Ochrona i renowacja sieci optycznej
Optyczny krzyż i system złączy
Oprzyrządowanie, testowanie i pomiary
Specyfikacja
|
Parametry |
GZ-FSW-1×2-PM | |||
| Długość fali roboczej | Nm | 780±10 / 850 ±10 | 980±10/1064±10 | 1310,1480,1550±30 |
| Utrata wtrąceniowa | dB | Typ: 1,2 Maks.: 1,5 | Typ: 1,0 Maks.: 1,2 | Typ: 0,6 Maks.: 1,0 |
| Utrata zwrotu | dB | ≥40 | ≥50 | ≥55 |
| Przesłuch | dB | ≥40 | ≥55 | ≥55 |
| Powtarzalność | dB | ≤±0,02 | ||
|
Zasilacz |
V | 3,0 lub 5,0 | ||
| Dożywotni | Czas | ≥107 | ||
| Czas przełączania | SM | ≤8 | ||
| Moc transmisji | mW | ≤500 | ||
| temperatura robocza | ℃ | -20~+70 | ||
| Temperatura przechowywania | ℃ | -40~+85 | ||
| Wymiar | mm | (dł.)27×(szer.)12,0×(wys.)8,2 | ||
Uwaga: 1. Dostosowanie jest dostępne.

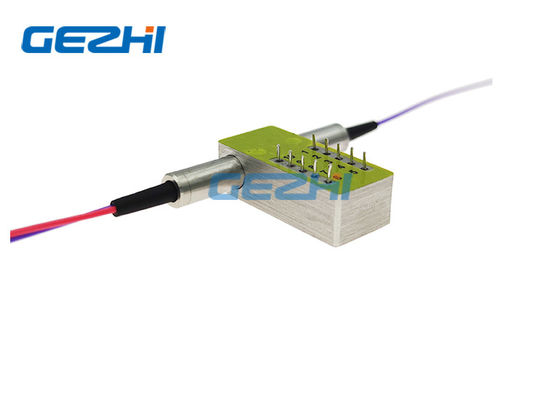

Szpilki
| Rodzaj | Szpilka | Napęd elektryczny | Czujnik stanu | ||||||
| 1×2 | kanał | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Zatrzask | P1-P2 | -- | -- | GND | V+ | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V+ | GND | -- | -- | otwarty | Blisko | Blisko | otwarty | |
| Niezatrzaskowe | P1-P2 | -- | -- | -- | -- | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V+ | -- | -- | GND | otwarty | Blisko | Blisko | otwarty | |
Trasa optyczna
| Status pierwszy | Status drugi |
|
|
|
Informacje o zamawianiu przełącznika optycznego 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=Inne |
3=3V 5=5V |
L = Zatrzask N=Bez zatrzasku |
Włókno PM=PM X=Inne |
25=250um 90=900um X=Inne |
1=1m 2=1,5m X=Inne |
00=Brak FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Inne |
wideo
|
