| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-FSW-2x2F |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

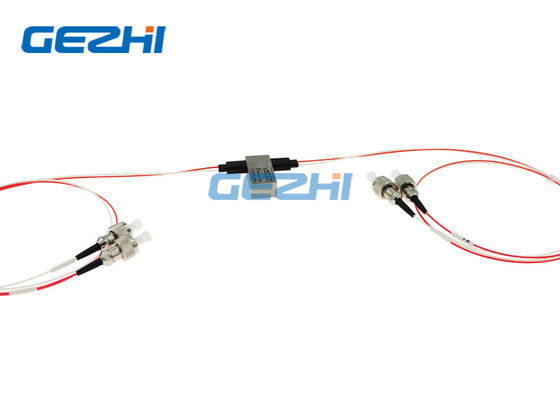

1310/1550nm Pełny przełącznik światłowodowy 2 × 2 SM Dwukierunkowy
Przełączniki optyczne 2x2F firmy GEZHI Photonics Co., Ltd łączą kanały optyczne, przekierowując przychodzący sygnał optyczny do wybranego włókna wyjściowego.Jest stosowany w blokowaniu kanałów, rozwiązaniu dodawania/upuszczania konfiguracji z niskimi zniekształceniami optycznymi i wysoką niezawodnością.Te dwukierunkowe przełączniki optyczne 2x2, które mają dwa wejścia i dwa wyjścia, ze stanem optycznym Through i Cross.
|
funkcje
|
Aplikacje
|
Specyfikacja
| Parametry | Specyfikacje | Jednostka |
| Długość fali roboczej | 1260 ~ 1650 (SM) | Nm |
| Utrata wtrąceniowa | ≤1,0 | dB |
| Strata zależna od długości fali | ≤0,25 | dB |
| Strata zależna od polaryzacji | ≤0,05 | dB |
| Strata zależna od temperatury | ≤0,20 | dB |
| Utrata zwrotu | SM≥50 | dB |
| Rozmowa krzyżowa | SM≥55 | dB |
| Czas przełączania | ≤8 | SM |
| Powtarzalność | ≤±0,02 | dB |
| Trwałość | ≥107 | czasy |
| Napięcie robocze | 3 lub 5 | V |
| Typ przełącznika | Bez zatrzasku / zatrzasku | |
| temperatura robocza | －20~＋70 | ℃ |
| Temperatura przechowywania | －40~＋85 | ℃ |
| Moc optyczna | ≤500 | mW |
| Wymiar | 27,0 L × 12,5 W × 8,4 H | mm |

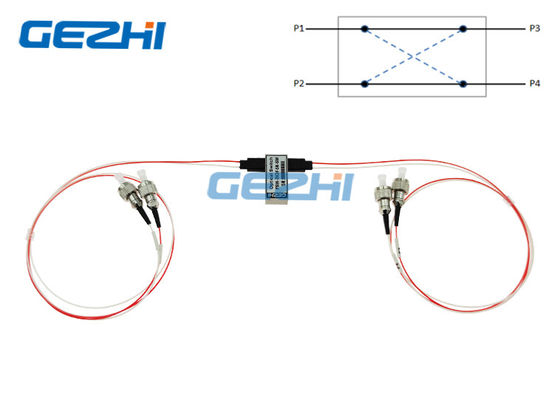

Trasa optyczna

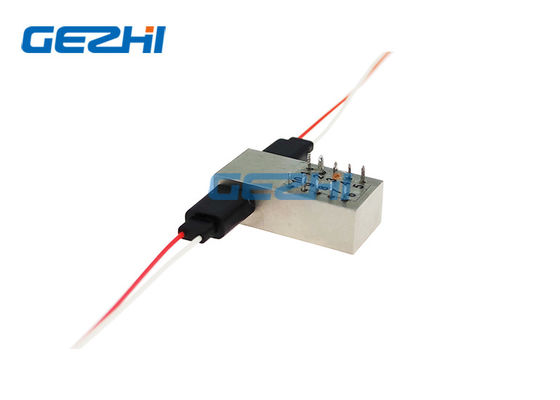

Szpilki
| Rodzaj | Trasa optyczna | Napęd elektryczny | Czujnik stanu | ||||||
| Pełne 2×2 | Pin 1 | Przypnij 5 | Pin 6 | Pin 10 | Przypnij 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Zatrzask | P1-P4,P2-P3 | -- | -- | GND | V＋ | Blisko | otwarty | otwarty | Blisko |
| P1-P3,P2-P4 | V＋ | GND | -- | -- | otwarty | Blisko | Blisko | otwarty | |
| Niezatrzaskowe | P1-P4,P2-P3 | -- | -- | -- | -- | Blisko | otwarty | otwarty | Blisko |
| P1-P3,P2-P4 | V＋ | -- | -- | GND | otwarty | Blisko | Blisko |
otwarty
|
|
Informacje o zamawianiu
GZ-FSW-2×2F
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Inne |
3=3V 5=5V |
L = Zatrzask N=Bez zatrzasku |
5=50/125 6=62,5/125 9=9/125 X=Inne |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Inne |
1=1m 2=1,5m X=Inne |
0=brak X=Inne |
Rysunek techniczny
GEZHI Photonics Co., Ltd to fabryka, która produkuje głównie moduł DWDM, AWG DWDM, CWDM, filtr WDM, mechaniczny przełącznik optyczny, taki jak 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 i 1xN wielokanałowy przełącznik optyczny, optyczny Sprzęt przełączający, przełącznik optyczny MEMS, MEM VOA, optyczny przewód krosowy itp.
wideo
|
|
