| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-FSW-1x8 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

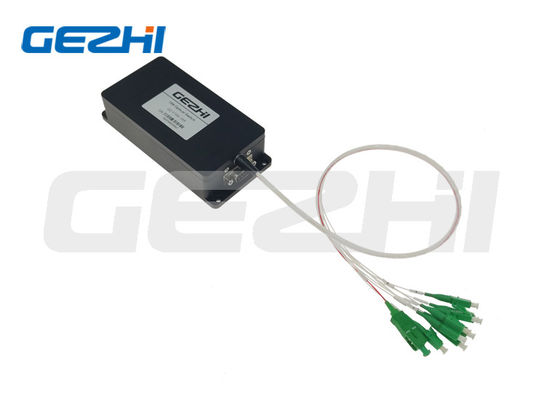

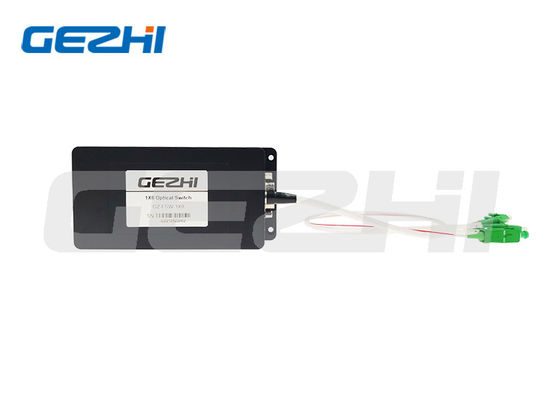

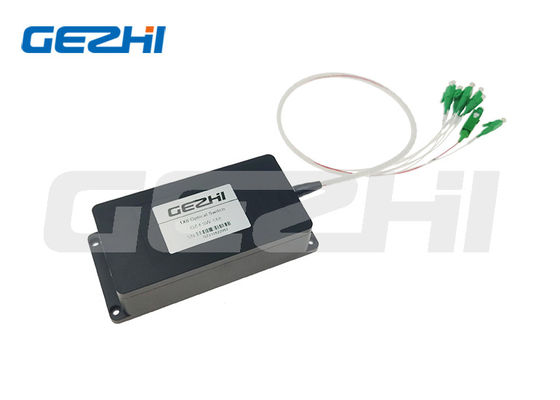

Przełącznik optyczny 1x8 FSW-1x8-SM 1260 ~ 1650nm z interfejsem RS232
Przełącznik optyczny GEZHI 1 × 8 jest idealnym elementem do monitorowania i ochrony systemu OADM, OXC.Dzięki kompaktowemu pakietowi można go łatwo zintegrować z systemem komunikacji optycznej o wysokiej gęstości.Został zaprojektowany, aby sprostać najbardziej wymagającym wymaganiom przełączania ciągłej pracy bez awarii, długowieczności, pracy w środowisku wstrząsów/wibracji i dużych zmianach temperatury
Cechy
Szeroki zakres długości fal
Niski przesłuch
Wysoka stabilność, wysoka niezawodność
Bez epoksydów na ścieżce optycznej
Aplikacje
Badania i rozwój w laboratorium
Monitorowanie systemu
OADM
OXC
Specyfikacja
| Parametry | Jednostka | GZ-FSWM-1×N | |||
| Utrata wtrąceniowa | dB | 1 < N ≤ 45 | 45 < N ≤ 88 | 88 < N ≤ 128 | |
| Typ: 0,8 Maks.: 1,0 | Typ: 1,2 Maks.: 1,5 | Typ: 1,5 Maks.: 1,8 | |||
| Zakres długości fali | Nm | 850±40 / 1300±40 | 1260 ~ 1650 | ||
| Testuj długość fali | Nm | 850 / 1300 | 1310 / 1550 | ||
| Utrata zwrotu | dB | MM ≥ 30 SM ≥ 50 | |||
| Przesłuch | dB | ≥ 55 | |||
| PDL | dB | ≤ 0,05 | |||
| WDL | dB | ≤ 0,25 | |||
| TDL | dB | ≤ 0,25 | |||
| Powtarzalność | dB | ≤ ±0,05 | |||
| Trwałość | Cykle | ≥ 10 milionów | |||
| Czas przełączania | SM | ≤ 10 (Czas przełączania sekwencji sąsiedniego kanału) | |||
| Moc optyczna | mW | ≤500 | |||
| temperatura robocza | ℃ | -20 ~ +70 | |||
| Temperatura przechowywania | ℃ | -40 ~ +85 | |||
| Wilgotność względna | % | 5 ~ 95 | |||
| Wymiar | mm | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) | |
| 184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) | |||
| 140 × 77,5 × 32 (N≤16) | 140×77,5×64 (N≤32) | ||||
Uwaga: 1. Dostosowanie jest dostępne.
2. Określone bez złącza i dodaj dodatkowe 0,2 dB straty na złącze.
Informacje o zamawianiu
GZ-FSWM-1xN-x-xx-xx-xx-xx-x
| Kanał | Typ włókna | Testuj długość fali | Typ rury | Długość włókna | Złącze |
| 1 ~ 128 | SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62,5/125 X: Inne |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm X:Inne |
90: 900um 20: 2,0 mm 30: 3.0mm X: Inne |
05: 0,5 m 10: 1,0 m 15: 1,5 m X: Inne |
OO: brak FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC STA: ST/APC LP: LC/PC LA: LC/APC X: Inne |
wideo
|
