| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-FSW-1x1 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

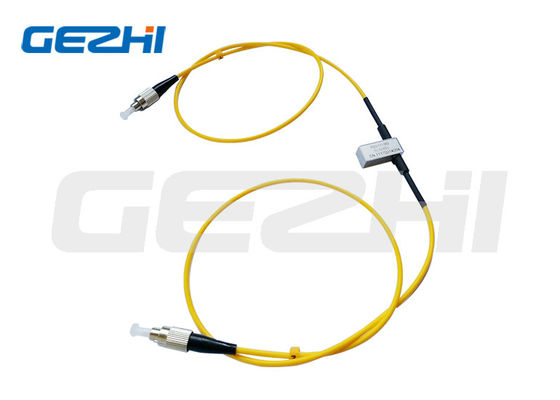

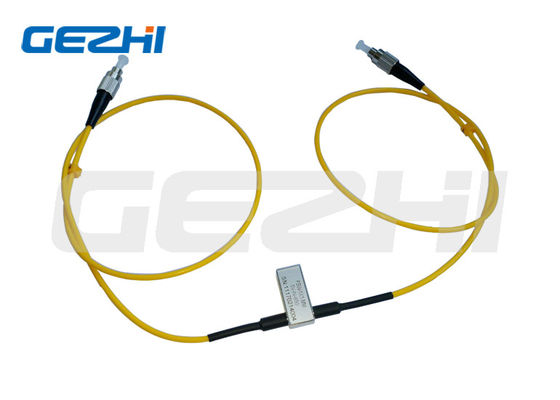

1x1 Pojedynczy Pojedynczy Pojedynczy Rzut Optyczny Wyłącznik Odcinający
Wyłącznik optyczny 1x1 firmy GEZHI jest przeznaczony do stosowania w światłowodowych sieciach komunikacyjnych i przyrządach pomiarowych.Optyczny wyłącznik odcinający 1x1 składa się z dwóch portów, które selektywnie przesyłają, przekierowują lub blokują moc optyczną w światłowodowej linii transmisyjnej.
ten 1x1 optyczny wyłącznik odcinający uruchamiany, aby wybrać lub zmienić pomiędzy dwoma stanami.W rezultacie zużywa mało energii elektrycznej do obsługi przełącznika optycznego.
Cechy
Tryb pojedynczy lub opcjonalny wielomodowy
Szeroki zakres długości fali roboczej
Pakiet uszczelnienia szwów
Bezpieczne zatrzaskiwanie i niezatrzaskiwanie
Niskie zniekształcenia optyczne
Niska strata wtrąceniowa
Wysoce stabilny i niezawodny
Krótki czas przełączania
Kompaktowa konstrukcja, miniaturowy rozmiar
Bez epoksydów na ścieżce optycznej
Aplikacje
Przełączanie sieci
Badania i rozwój w laboratorium
Blokowanie kanałów
Integracja modułów i systemów
Oprzyrządowanie, testowanie i pomiary
Czujnik światłowodowy
Miejska Sieć Komputerowa
Monitorowanie systemu
Ochrona i przywracanie sieci
Specyfikacja
| Parametry | GZ-FSW-1×1 | ||
| Zakres długości fali | Nm | 850±40/1300±40 | 1260～1650 |
| Średnia długość operacyjna | Nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Utrata wtrąceniowa | dB | Typ: 0,5 Maks.: 0,8 | Typ: 0,5 Maks.: 0,8 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Przesłuch | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤±0,02 | |
| Zasilacz | v | 3,0 lub 5,0 | |
| Dożywotni | czasy | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20～+70 | |
| Temperatura przechowywania | ℃ | -40～+85 | |
| Waga | g | 16 | |
| Wymiar | mm | (dł.)27,0×(szer.)12,0×(wys.)8,2 | |
Szczegóły zamówienia
GZ-FSW-1x2-x-xx-xxx-xx-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Inne |
3=3V 5=5V |
L = Zatrzask N=Bez zatrzasku |
5=50/125 6=62,5/125 9=9/125 X=Inne |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Inne |
1=1m 2=1,5m X=Inne |
0=brak 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Szpilki
| Rodzaj | Szpilka | Napęd elektryczny | Czujnik stanu | ||||||
| 1×1 | Pin 1 | Przypnij 5 | Pin 6 | Pin 10 | Przypnij 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Zatrzask | P1-P2 | -- | -- | GND | V+ | Blisko | otwarty | otwarty | Blisko |
| Światło blisko | V+ | GND | -- | -- | otwarty | Blisko | Blisko | otwarty | |
| Niezatrzaskowe | P1-P2 | -- | -- | -- | -- | Blisko | otwarty | otwarty | Blisko |
| Światło blisko | V+ | -- | -- | GND | otwarty | Blisko | Blisko | otwarty | |
Trasa optyczna
| Status pierwszy | Status drugi |
|
|
Wymiar
wideo
|
|
