| Brand Name: | GEZHI or OEM |
| Numer modelu: | Podwójny przełącznik optyczny 1x2 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T / T, Western Union |

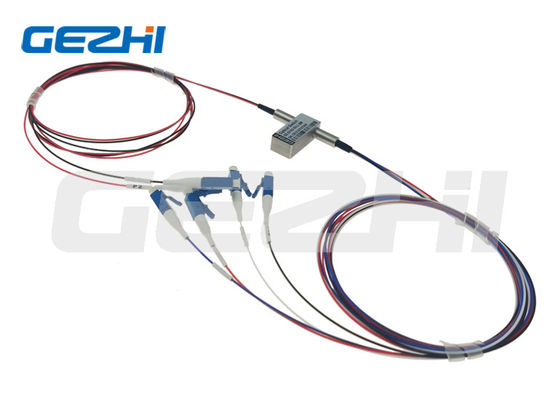

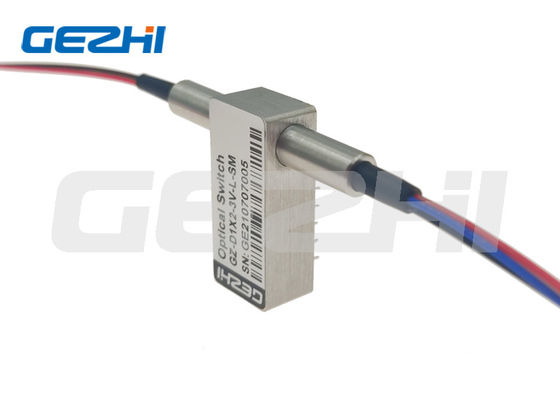

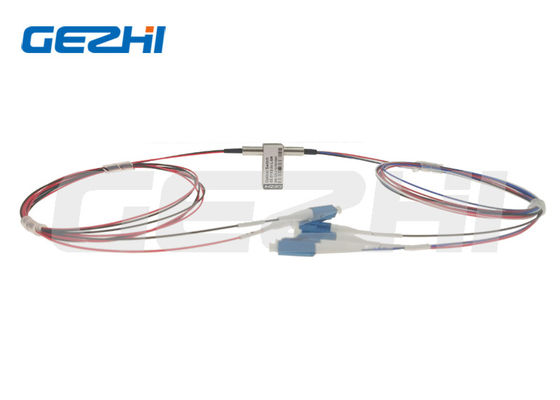

Podwójny przełącznik przekaźnikowy D1x2 Mechaniczne przełączniki optyczne Dwubiegunowy podwójny rzut
Przełączniki optyczne GEZHI Dual 1x2 konfigurowane przez sześć włókien i dwa stany zwane również przełącznikami optycznymi 2x4.Łączy się ze złączem LC/UPC oraz z typem niezatrzaskowym.Przełączniki optomechaniczne GEZHI Duplex 1x2 łączą kanały optyczne poprzez przekierowanie przychodzącego sygnału optycznego do wybranego włókna wyjściowego.Mechaniczne przełączniki optyczne D1x2 znajdują zastosowanie w pracach badawczo-rozwojowych w laboratoriach, sieciach miejskich i konfigurowalnym OADM.
Cechy
Niska strata wtrąceniowa
Szeroki zakres długości fal
Długa żywotność
Wysoka stabilność, wysoka niezawodność
Bez epoksydów na ścieżce optycznej
Aplikacje
Monitorowanie systemu
Konfigurowalny OADM
Badania i rozwój w laboratorium
MAN (Metropolitan Area Network)
Specyfikacja
| Model | Jednostka | GZ-FSW-D1x2 | |
| Długość fali roboczej | Nm | 850±40/1300±40 | 1260～1620 |
| długość fali | Nm | 850 i 1300 | 1310 i 1550 |
| Strata wtrąceniowa | dB | Typ: 0,7 Maks.: 1,0 | |
| Strata zwrotu | dB | MM≥30 SM≥50 | |
| Rozmowa krzyżowa | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤±0,02 | |
| Napięcie | v | 3,0 lub 5,0 ± 0,5 | |
| Żywotność | Czas | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc ciągła | mW | ≤500 | |
| Temperatura robocza | ℃ | -20～+70 | |
| Temperatura przechowywania | ℃ | -40～+85 | |
| Rozmiar | mm | 27,0 × 12 × 8,2 | |
| Uwaga: 1 W zakresie temperatury roboczej i SOP.2 Bez złączy. | |||
Dostosowanie jest dostępne.
Informacje o zamawianiu podwójnego przełącznika optycznego 1x2
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Inne |
3=3V 5=5V |
L = Zatrzask N=Bez zatrzasku |
5=50/125 6=62,5/125 9=9/125 X=Inne |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Inne |
1=1m 2=1,5m X=Inne |
00=Brak FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Inne |
Trasa optyczna
Szpilki
| Rodzaj | Stan | Definicja przypięcia | Moc | Monitorowanie stanu | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Niezatrzaskowe | A | P1-P3',P2-P4' | -- | -- | -- | -- | Blisko | otwarty | otwarty | Blisko |
| b | P1-P1',P2-P2' | V+ | -- | -- | GND | otwarty | Blisko | Blisko | otwarty | |
| Zatrzask | A | P1-P3',P2-P4' | -- | -- | GND | V+ | Blisko | otwarty | otwarty | Blisko |
| b | P1-P1',P2-P2' | V+ | GND | -- | -- | otwarty | Blisko | Blisko | otwarty | |
wideo
|
|
