| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-1x2-13/15 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T/T, Western Union |

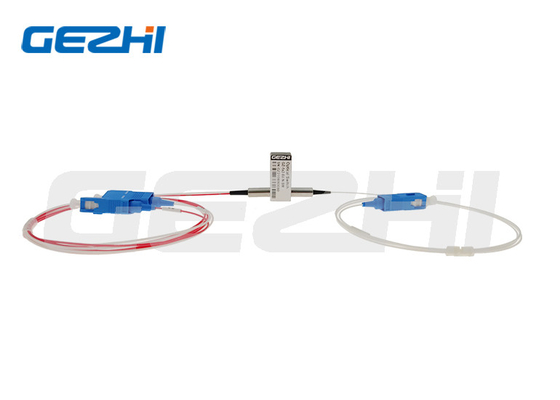

Przełączniki optyczne 1x2
Przełączniki optyczne Gezhi, charakteryzują się doskonałą wydajnością mechaniczną i optyczną oraz ujednolicają różne konfiguracje przełączników 1x1, 1x2, 2x2 Bypass, 2x2, Dual 1x2, Dual 2x2 Bypass, Dual 2x2 w podobnym kompaktowym pakiecie.Jest to idealny komponent do monitorowania i ochrony systemu OADM, OXC.Dzięki kompaktowemu opakowaniu można go łatwo zintegrować z systemem komunikacji optycznej o wysokiej gęstości.
|
Cechy Bezpieczne zatrzaskiwanie
Niezrównany niski koszt
Niskie zniekształcenia optyczne Bezepoksydowa ścieżka optyczna
Wysoka niezawodność
|
Aplikacje Blokowanie kanałów Konfigurowalne dodawanie/upuszczanie
Monitorowanie systemu
Oprzyrządowanie
|
Specyfikacja
| Parametry | Specyfikacje | Jednostka |
| Długość fali roboczej | 1260~1620(SM) | Nm |
| Utrata wtrąceniowa | ≤1,0 | dB |
| Strata zależna od długości fali | ≤0,25 | dB |
| Strata zależna od polaryzacji | ≤0,05 | dB |
| Strata zależna od temperatury | ≤0,20 | dB |
| Utrata zwrotu | SM≥50 | dB |
| Rozmowa krzyżowa | SM≥55 | dB |
| Czas przełączania | ≤8 | SM |
| Powtarzalność | ≤±0,02 | dB |
| Trwałość | ≥107 | czasy |
| Napięcie robocze | 3 lub 5 | V |
| Typ przełącznika | Bez zatrzasku / zatrzasku | |
| temperatura robocza | －20~＋70 | ℃ |
| Temperatura przechowywania | －40~＋85 | ℃ |
| Moc optyczna | ≤500 | mW |
| Wymiar | 27,0 L × 12,5 W × 8,4 H | mm |
Szpilki
| Rodzaj | Szpilka | Napęd elektryczny | Czujnik stanu | ||||||
| 1×2 | kanał | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Zatrzask | P1-P2 | -- | -- | GND | V+ | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V+ | GND | -- | -- | otwarty | Blisko | Blisko | otwarty | |
| Niezatrzaskowe | P1-P2 | -- | -- | -- | -- | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V+ | -- | -- | GND | otwarty | Blisko | Blisko | otwarty |
|
Informacje o zamawianiu przełącznika optycznego 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
Szczegóły zamówienia
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Inne |
3=3V 5=5V |
L = Zatrzask N=Bez zatrzasku |
5=50/125 6=62,5/125 9=9/125 X=Inne |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Inne |
1=1m 2=1,5m X=Inne |
0=brak X=Inne |
Trasa optyczna
| Status pierwszy | Status drugi |
|
|
|
Rysunek techniczny
wideo
|
|
