| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-1x4-760 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T/T, Western Union |

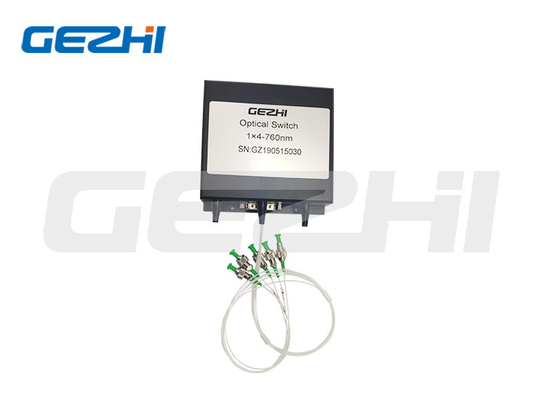

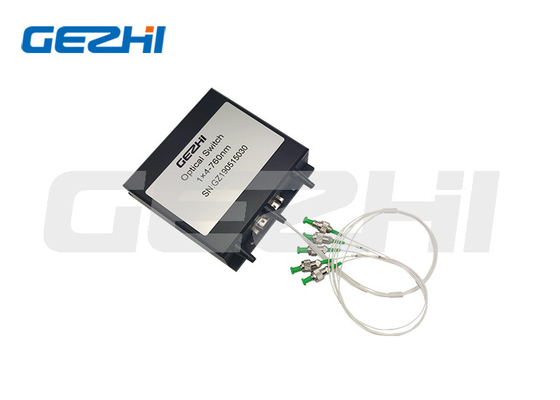

Przełączniki optyczne 1x4
Przełącznik światłowodowy 1x4 firmy Gezhi łączy kanały optyczne poprzez przekierowanie przychodzącego sygnału optycznego do wybranego włókna wyjściowego.Osiąga się to dzięki opatentowanej konfiguracji optomechanicznej aktywowanej za pomocą elektrycznego sygnału sterującego.
Operacja zatrzasku zachowuje wybraną ścieżkę optyczną po usunięciu sygnału napędu.Przełącznik ma zintegrowane elektryczne czujniki położenia, a nowa zaawansowana konstrukcja oparta na nowym materiale znacznie zmniejsza czułość pozycji części ruchomej, oferując niespotykaną dotąd wysoką stabilność oraz niezrównanie niski koszt.Sterownik elektroniczny jest dostępny dla tej serii przełączników.
|
Cechy Bezpieczne zatrzaskiwanie
Niezrównany niski koszt
Niskie zniekształcenia optyczne Bezepoksydowa ścieżka optyczna
Wysoka niezawodność
|
Aplikacje Blokowanie kanałów Konfigurowalne dodawanie/upuszczanie
Monitorowanie systemu
Oprzyrządowanie
|
Specyfikacja
| Parametry | Specyfikacje | Jednostka |
| Długość fali roboczej | 1260~1620(SM) | Nm |
| Utrata wtrąceniowa | ≤1,0 | dB |
| Strata zależna od długości fali | ≤0,25 | dB |
| Strata zależna od polaryzacji | ≤0,05 | dB |
| Strata zależna od temperatury | ≤0,20 | dB |
| Utrata zwrotu | SM≥50 | dB |
| Rozmowa krzyżowa | SM≥55 | dB |
| Czas przełączania | ≤8 | SM |
| Powtarzalność | ≤±0,02 | dB |
| Trwałość | ≥107 | czasy |
| Napięcie robocze | 3 lub 5 | V |
| Typ przełącznika | Bez zatrzasku / zatrzasku | |
| temperatura robocza | －20~＋70 | ℃ |
| Temperatura przechowywania | －40~＋85 | ℃ |
| Moc optyczna | ≤500 | mW |
| Wymiar | 27,0 L × 12,5 W × 8,4 H | mm |
Szpilki
Przełącznik optyczny 1x4 Trasa optyczna
Informacje o zamawianiu przełącznika optycznego 1x4
GZ-1x4-760nm
Szczegóły zamówienia
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Inne |
3=3V 5=5V |
L = Zatrzask N=Bez zatrzasku |
5=50/125 6=62,5/125 9=9/125 X=Inne |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Inne |
1=1m 2=1,5m X=Inne |
0=brak X=Inne |
Rysunek techniczny
