| Brand Name: | GEZHI or OEM |
| Numer modelu: | FSW-1x4T |
| MOQ: | 1 szt. |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T/T, Western Union |

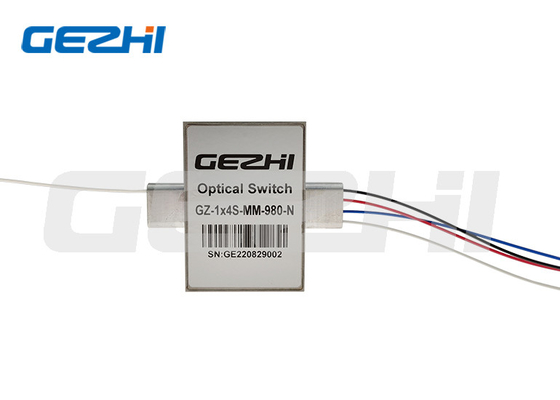

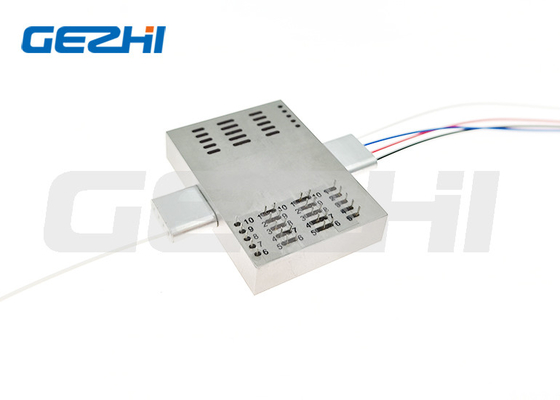

Przełączniki optyczne FSW-1x4T do przełączania kanałów lasera / sprzętu medycznego
Te przełączniki optyczne 1x4 T obsługują 750nm, 780nm, 980nm lub niestandardowe długości fali.Jest z dużym włóknem rdzeniowym S105/125um.Jest szeroko stosowany w przełączaniu kanałów lasera, sprzęcie medycznym, monitorowaniu systemu, badaniach i rozwoju w laboratorium.GEZHI Photonics może obsługiwać dostosowaną długość fali, numer światłowodu i kanału itp. Przełączniki optyczne 1x4 T o wysokiej stabilności i niezawodności.
|
Cechy |
Aplikacje |
|
|
Specyfikacja przełączników optycznych 1x4 T
| Przełącznik typu 1x4 T | Jednostka | Typowy |
| Długość fali działania | Nm | 750nm 780nm lub 980nm |
| Strata wtrąceniowa 1 | dB | <1,5 |
| Strata zależna od długości fali | dB | <0,2 |
| Strata zależna od polaryzacji | dB | <0,2 |
| Utrata zwrotu | dB | SM: >55 MM:>35 |
| Rozmowa krzyżowa | dB | SM: >55 MM:>35 |
| Czas przełączania | SM | Typowy: 4 Maks.: 10 |
| Powtarzalność | dB | <±0,02 |
| Trwałość | Cykle | >10 milionów |
| Typ przełączania | Zatrzaskowe / Niezatrzaskowe | |
| Obsługa mocy optycznej | mW | <500mW |
| Napięcie robocze | VDC | 3V lub 5V |
| temperatura robocza | ℃ | -5~+70 |
| Temperatura przechowywania | ℃ | -40~+85 |
| Typ włókna | / | Włókno SM/MM |
| Wymiary opakowania | mm | 27L x 23W x 8,2H |
Uwaga: 1. Dostosowanie jest dostępne.
2. Określone bez złącza i dodaj dodatkowe 0,2 dB straty na złącze.
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Tryb | Długość fali | Typ napięcia | Model sterowania | Średnica włókna | Długość włókna | Złącze |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62,5/125 S105/125=S105/125um |
780=780nm 980=980nm 1060=1060nm S=Określ |
3=3V 5=5V |
L = Zatrzask N=Bez zatrzasku |
25=250um 90=900um |
05=0,5m 10=1,0m X=Inne |
00=Brak FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Inne |
| Rodzaj |
Państwo |
Trasa optyczna |
Napęd elektryczny | Czujnik stanu | ||||||||||||||
| Przekaźnik 1 (pin) | Przekaźnik 2 (pin) | Przekaźnik 1 (pin) | Przekaźnik 2 (pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | A | COM-P1 Czarny | - | - | GND | V+ | V+ | GND | - | - | blisko | otwarty | otwarty | blisko | otwarty | blisko | bliski | otwarty |
|
Zatrzask |
B | COM-P2 czerwony | V+ | GND | - | - | - | - | GND | V+ | otwarty | blisko | blisko | otwarty | blisko | otwarty | otwarty | blisko |
| C | COM-P3 niebieski | - | - | GND | V+ | - | - | GND | V+ | blisko | otwarty | otwarty | blisko | blisko | otwarty | otwarty | blisko | |
| D | COM-P4 Biały | V+ | GND | - | - | V+ | GND | - | - | otwarty | blisko | blisko | otwarty | otwarty | blisko | blisko | otwarty | |
|
Bez zatrzasku |
A | COM-P1 Czarny | - | - | - | - | V+ | - | - | GND | blisko | otwarty | otwarty | blisko | otwarty | blisko | blisko | otwarty |
| B | COM-P2 czerwony | V+ | - | - | GND | - | - | - | - | otwarty | blisko | blisko | otwarty | blisko | otwarty | otwarty | blisko | |
| C | COM-P3 niebieski | - | - | - | - | - | - | - | - | blisko | otwarty | otwarty | blisko | blisko | otwarty | otwarty | blisko | |
| D | COM-P4 Biały | V+ | - | - | GND | V+ | - | - | GND | otwarty | blisko | blisko | otwarty | otwarty | blisko | blisko | otwarty | |
Trasa optycznaPrzełączniki optyczne 1x4 T z włóknem S105/125um
WymiarPrzełączniki optyczne 1x4 T z włóknem S105/125um
wideo
|
|
