| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x18-CWDM-S |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |

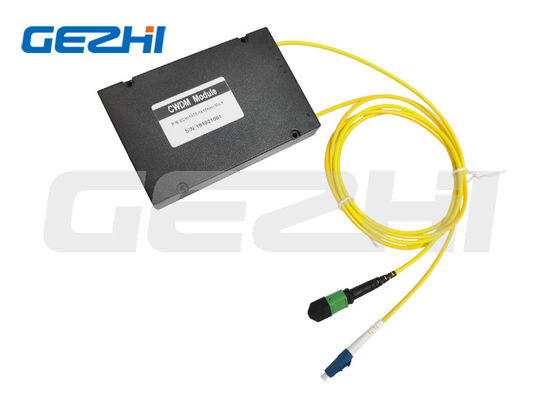

18-kanałowy moduł CWDM Mux Demux 1270 ~ 1610nm niska strata BIDI CWDM
GEZHI 18CH niskostratny BIDI CWDM oparty na technologii cienkowarstwowego filtra dielektrycznego, który został zaprojektowany do integracji z tanimi sieciami dostępowymi i metro.GEZHI 18CH CWDM to multiplekser optyczny, który może multipleksować do 18 źródeł CWDM na pojedynczym włóknie światłowodowym przy stratach wtrąceniowych łącza wynoszących zaledwie 3,5 dB.Jego opakowanie zawiera pudełko ABS 120*80*18mm z luźną rurką 900um, 1 metr, złącze COM-SC/UPC, inne wyjście ze złączem LC/UPC.18-kanałowy filtr CWDM ma wysoką izolację kanałów i dlatego może być używany w systemie dwukierunkowym.Moduł może być używany jako multiplekser lub demultiplekser i wykorzystuje pojedyncze gniazdo w ramce lub może być używany samodzielnie w N-boksie.
Cechy
- Dobra jednorodność i niskie straty wtrąceniowe
- Niskie straty zależne od polaryzacji
- Doskonała stabilność środowiskowa
Aplikacje
Specyfikacja
|
Parametr |
Jednostka |
18-kanałowy CWDM | ||
| Mux | Demultiplekser | |||
| Długość fali kanału | nm |
1270 ~ 1610 nm |
||
|
Środkowa długość fali |
nm | ±0,5 | ||
| Odstęp między kanałami | nm | 20 | ||
|
Pasmo kanału |
nm | >14 | ||
| Maksymalna strata wtrąceniowa | dB | <50,5 lub<3,5 z pominięciem | <5,5 lub <3,5 z pominięciem | |
| Tętnienie kanału | dB | 0,3 | ||
|
Izolacja |
Przylegający | dB | >30 | |
| Nieprzylegający | dB | >40 | ||
|
Temperatura strat bezwładnościowych |
dB/℃ |
<0,005 |
||
|
Temperatura długości fali |
nm/ ℃ |
<0,002 | ||
|
Zależny od polaryzacji |
dB | <0,1 | ||
|
Tryb polaryzacji |
dB | <0,1 | ||
| Kierunkowość | dB | >50 | ||
| Strata zwrotu | dB | >45 | ||
| Obsługa maksymalnej mocy | mW | 300 | ||
| Temperatura robocza | ℃ | -5~+75 | ||
| Temperatura przechowywania | ℃ | -40~85 | ||
| Wymiar opakowania | mm | L120x80x18 | ||
Uwaga: 1. Personalizacja jest dostępna.
2. Określony ze złączem
Informacje o zamawianiu
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Liczba kanałów | Typ modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe |
Wynik złącze |
|||||||
| CWDM | 01=1kanał 02=2 kanały 03=3 kanał 04=4 kanał ...... 16=16Kanał 17=17Kanał 18=18Kanał |
0=100x80x10 mm 1=142x102x14,5 mm 2=Skrzynka LGX 3=19″Stelaż 1U X=Inni |
00=brak 09=900um Luźna rurka 20=2,0 mm 30=3,0 mm |
05=0,5m 10=1,0m 15=1,5m 30=3,0m 40=4,0m 50=5,0m ...... |
0=brak LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Dostosowane |
0=brak |
Filtruj kaskadowo
18-kanałowy pakiet BIDI CWDM
18-kanałowy moduł BIDI CWDM
|
|
