| Brand Name: | GEZHI or OEM |
| Numer modelu: | CWDM16CHMA |
| MOQ: | 1 szt |
| Cena £: | Get Latest Price |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Paypal, Western Union |

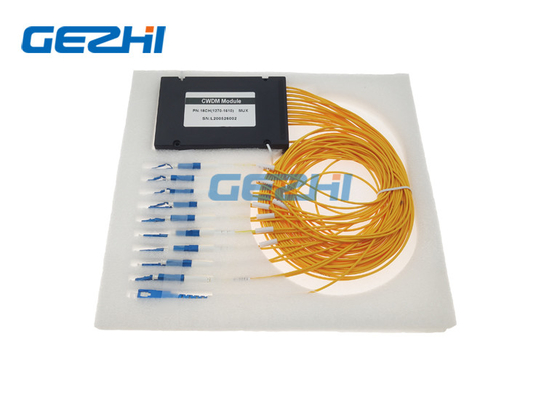

16-kanałowy multiplekser z podziałem fal
GEZHI 16CH Technologia multipleksowania z grubym podziałem fal (CWDM) została opracowana jako sposób na zwiększenie przepustowości światłowodowego okablowania danych.CWDM multipleksuje wiele optycznych sygnałów nośnych w jednym światłowodzie, wykorzystując różne długości fal światła do przenoszenia każdego pojedynczego sygnału.Długość fali 16CH Wave Division Multiplexer wynosi 1260 ~ 1620nm do niestandardowego wyboru.Można również dodać port monitora i szary port 1310 nm jako wymaganie.
|
Cechy |
Aplikacje |
|
|
Specyfikacja 16-kanałowego multipleksera z podziałem fal
Specyfikacje
| Parametr | 4 kanały | 8 kanałów | 18 kanał | ||||
| Mux | Demultiplekser | Mux | Demultiplekser | Mux | Demultiplekser | ||
| Długość fali kanału (nm) | 1270~1610 | ||||||
| Dokładność środkowej długości fali (nm) | ±0,5 | ||||||
| Rozstaw kanałów (nm) | 20 | ||||||
| Pasmo przepustowe kanału (@-0,5dB szerokości pasma (nm) | >13 | ||||||
| Tłumienie wtrąceniowe (dB) | ≤1,6 | ≤2,5 | ≤3,5 | ||||
| Jednorodność kanału (dB) | ≤0,6 | ≤1,0 | ≤1,5 | ||||
| Tętnienie kanału (dB) | 0,3 | ||||||
| Izolacja (dB) | Przylegający | Nie dotyczy | >30 | Nie dotyczy | >30 | Nie dotyczy | >30 |
| Nieprzylegający | Nie dotyczy | >40 | Nie dotyczy | >40 | Nie dotyczy | >40 | |
| Czułość temperaturowa strat bezwładnościowych (dB/°C) | <0,005 | ||||||
| Zmiana temperatury długości fali (nm/°C) | <0,002 | ||||||
| Straty zależne od polaryzacji (dB) | <0,1 | ||||||
| Dyspersja trybu polaryzacji | <0,1 | ||||||
| Kierunkowość (dB) | >50 | ||||||
| Strata odbiciowa (dB) | >45 | ||||||
| Maksymalna obsługa mocy (mW) | 300 | ||||||
| Temperatura pracy (°C) | -5~+75 | ||||||
| Temperatura przechowywania (°C) | -40~85 | ||||||
| Wymiar opakowania (mm) | dł.100 x szer.80 x wys.10 lub dł.140xszer.115xwys.18 | ||||||
| CWDM | Odstęp między kanałami | Liczba kanałów | Konfiguracja | 1. kanał | Rodzaj włókna | Długość włókna | Złącze wejścia/wyjścia |
| C=Siatka CWDM | 04=4 kanał 08=8 kanał 16=16 kanałów 18=18 kanałów N=N Kanał |
M=Mx D=Dempleksu O=OADM |
27=1270 nm …… 47=1470 nm 49=1490 nm …… 61=1610 nm SS=specjalny |
1=Włókno gołe 2 = 900um luźna rurka Kabel 3=2mm Kabel 4=3mm |
1=1m 2=2m S=Określ
|
0=Brak FA=FC/APC =FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Określ |
|
|
