| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-8CH CWDM |
| MOQ: | 1 |
| Cena £: | Get Latest Price |
| Delivery Time: | 2 ~ 7 dni roboczych |

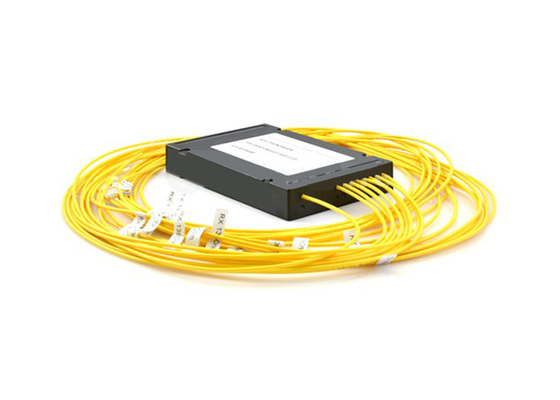

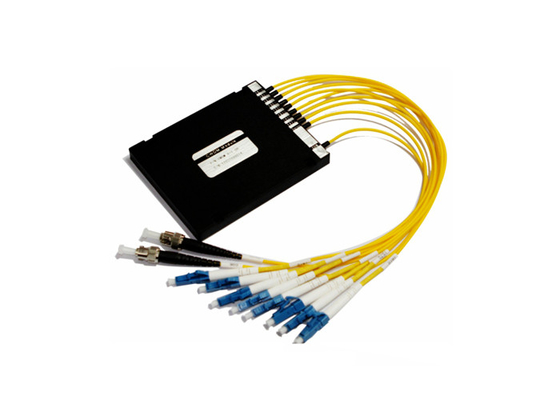

8-kanałowy moduł CWDM Mux Demux 1470 ~ 161nm LC do optycznego systemu sieci transportowej
GEZHI Photonics oferuje pełną gamę jednostek CWDM Mux-Demux i Optical Add Drop Multiplexer (OADM), które pasują do wszystkich rodzajów aplikacji i rozwiązań sieciowych.Niektóre najpopularniejsze to: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx i CATV.
8-kanałowy multiplekser GEZHI Photonics z grubym podziałem długości fal (CWDM Mux/Demux) Złącze LC 1470 ~ 1610nm Pojedyncze włókno w systemie sieci transportu optycznego wykorzystuje technologię powlekania cienką warstwą i zastrzeżoną konstrukcję opakowania mikrooptyki bez topnika.Zapewnia niskie straty wtrąceniowe, wysoką izolację kanałów, szerokie pasmo przenoszenia, czułość w niskich temperaturach i ścieżkę optyczną bez żywic epoksydowych.Nasze produkty CWDM Mux Demux zapewniają do 16-kanałowego lub nawet 18-kanałowego multipleksowania na jednym włóknie.

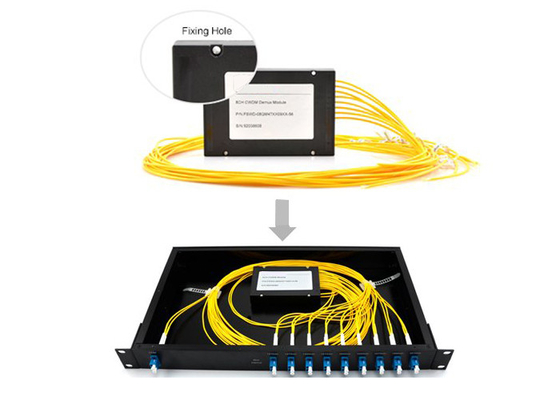

Ze względu na to, że w sieciach WDM wymagana jest niska tłumienność wtrąceniowa, możemy również dodać opcję „Skip Component” w module CWDM Mux/Demux, aby zredukować IL jako opcję.Standardowy typ pakietu CWDM Mux/Demux obejmuje: opakowanie z ABS, opakowanie LGX i montaż w stojaku 19” 1U.
Cechy:
Aplikacja
Specyfikacja:
| Parametr | 4 kanały | 8 kanałów | 16 kanał | ||||
| Mux | Demultiplekser | Mux | Demultiplekser | Mux | Demultiplekser | ||
| Długość fali kanału (nm) | 1270~1610 | ||||||
| Dokładność środkowej długości fali (nm) | ±0,5 | ||||||
| Rozstaw kanałów (nm) | 20 | ||||||
| Pasmo przepustowe kanału (@-0,5dB szerokości pasma (nm) | >13 | ||||||
| Tłumienie wtrąceniowe (dB) | ≤1,6 | ≤2,5 | ≤4,5 | ||||
| Jednorodność kanału (dB) | ≤0,6 | ≤1,0 | ≤1,5 | ||||
| Tętnienie kanału (dB) | 0,3 | ||||||
| Izolacja (dB) | Przylegający | Nie dotyczy | >30 | Nie dotyczy | >30 | Nie dotyczy | >30 |
| Nieprzylegający | Nie dotyczy | >40 | Nie dotyczy | >40 | Nie dotyczy | >40 | |
| Czułość temperaturowa strat bezwładnościowych (dB/℃) | <0,005 | ||||||
| Zmiana temperatury długości fali (nm/℃) | <0,002 | ||||||
| Straty zależne od polaryzacji (dB) | <0,1 | ||||||
| Dyspersja trybu polaryzacji | <0,1 | ||||||
| Kierunkowość (dB) | >50 | ||||||
| Strata odbiciowa (dB) | >45 | ||||||
| Maksymalna obsługa mocy (mW) | 300 | ||||||
| Temperatura robocza (℃) | -5~+75 | ||||||
| Temperatura przechowywania (℃) | -40~85 | ||||||
| Wymiar opakowania (mm) | dł.100 x szer.80 x wys.10 | dł.140 x szer.115 x wys.18 | |||||
Specyfikacja może ulec zmianie bez powiadomienia.
Powyższe specyfikacje dotyczą urządzenia bez złącza.
Informacje dotyczące zamawiania
| CWDM | XX | X | XX | X | X | XX |
| Liczba kanałów |
Konf -guracja |
1. kanał | Rodzaj włókna | Długość włókna | Złącze wejścia/wyjścia | |
|
04=4 kanał 08=8 kanał 16=16 kanałów 18=18 kanałów N=N Kanał |
M=Mx D=Dempleksu O=OADM |
27=1270 nm …… 47=1470 nm 49=1490 nm …… 61=1610 nm SS=specjalny |

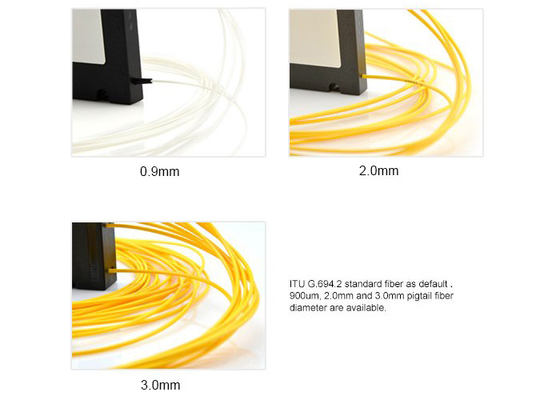

1=Włókno gołe 2 = 900um luźna rurka 3=2mmKabel 4=3mmKabel |
1=1m 2=2m S=Określ |
0=Brak 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Określ |
Pasywny system CWDM Mux Demux z aktywnym transceiverem CWDM SFP
|
|
