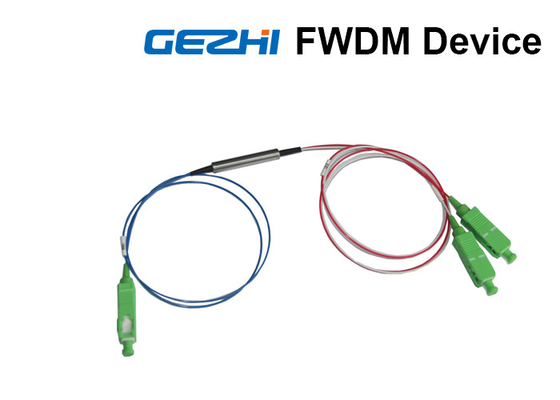

3-portowy filtr FWDM CWDM Mux Demux Pass 1490nm Reflect 1310 / 1550nm

Moduł FTTX Filter WDM szeroko stosowany we wzmacniaczach EDFA, Ramana, sieciach WDM i oprzyrządowaniu światłowodowym jest oparty na technologii Thin Film Filter (TFF).Urządzenie łączy lub rozdziela światło o różnych długościach fal w szerokim zakresie długości fal.Może zwiększyć pojemność pojedynczego włókna, aby uzyskać komunikację dwukierunkową, dzięki czemu jest szeroko stosowany w modernizacji i rozbudowie sieci optycznej lub wprowadza nowy kompleksowy biznes itp.



GEZHI Photonics dostarcza oparte na filtrach urządzenia filtrujące z multipleksowaniem z podziałem długości fal (WDM), które są dostosowane do określonych pasm długości fal dla Twoich specjalnych zastosowań.Jak być może wiesz, sam system GEPON działa na 1310/1490, więc sygnał CATV jest tutaj dostarczany przez to samo światłowód przy użyciu 1550nm, a FWDM to miejsce, w którym wszystko to się „miesza”.





Typ		FWDM
Operacyjna długość fali T: długość fali transmisji R: długość fali odbicia 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nm	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Utrata wtrąceniowa transmisji	dB	≤0,80
Straty wtrąceniowe odbicia	dB	≤0,60
Izolacja kanałów transmisyjnych	dB	≥30
Izolacja kanału odbicia	dB	≥17
PDL	dB	≤0,1
Stabilność termiczna długości fali	nm/℃	≤0,003
Stabilność termiczna strat wtrąceniowych	dB/℃	≤0,005
Kierunkowość	dB	≥55
Strata zwrotu	dB	≥45
Temperatura robocza	℃	-20~+70
Temperatura przechowywania	℃	-40~+85

Uwaga: 1. Personalizacja jest dostępna.

2. określone bez złącza i dodaj dodatkowe 0,2dB straty na złącze.



• Kanał (transmisja): 1490nm
• Kanał odbicia: 1310nm i 1550nm
• Wysoka izolacja, niezawodność i izolacja kanałów
• Niska utrata wtrąceniowa i doskonała niezawodność środowiskowa
• Zgodny z RoHS



• Pakiet szklanych rurek na gołe włókno 250um
• Pakiet rur stalowych dla włókna gołego 250um i włókna 900um
• Pudełko ABS na włókna 900um, 2.0mm i 3.0mm
• Notatka:Gołe włókno 250um jest zbyt cienkie, aby można je było wyposażyć w złącze



Zdjęcie Ajest dla T13/R15, T14/R1315, T1415/R13 filtr FTTX WDM
Zdjęcie Bjest dla T15/R13, T13/R1415, T15/R1314, T1314/R15 filtr FTTX WDM
