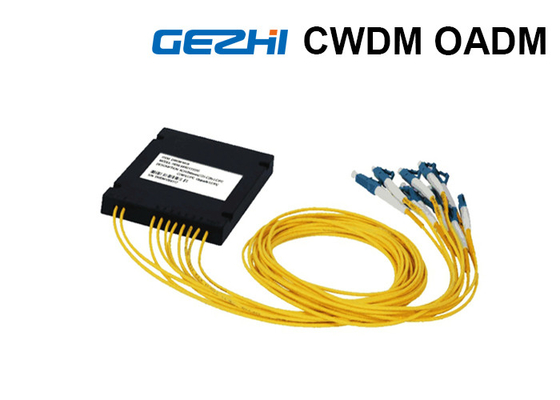

4 kanały CWDM Mux Demux Photonics Duplex CWDM OADM dla ruchu wschodniego i zachodniego

GEZHI Photonics Duplex CWDM OADM dla ruchu wschód-zachód

Moduły Duplex CWDM/AD dodają (multipleksują) i upuszczają (demultipleksują) wybrane długości fal przez podwójne łącze Duplex CWDM MUX i DEMUX dla ruchu wschód-zachód.

Moduły GEZHI PHOTONICS CWDM OADM (CWDM/AD) to optyczne multipleksery dodawania i upuszczania (OADM) z multipleksowaniem przebiegu fali (CWDM).„Dodaj” i „upuść” odnoszą się tutaj do możliwości urządzenia, aby dodać jeden lub więcej nowych kanałów długości fal do istniejącego sygnału WDM o wielu długościach fal oraz usunąć (usunąć) jeden lub więcej kanałów, przekazując te sygnały do ​​innej ścieżki sieciowej .

CWDM/AD jest pasywnym multiplekserem optycznym typu „dodaj/upuść” przeznaczonym do zastosowań w konfiguracjach punkt-punkt, pierścieniowych lub magistralowych, który zapewnia idealne rozwiązanie dla rosnącego zapotrzebowania na przepustowość w sieciach dostępu korporacyjnego i metropolitalnego oraz zapewnia radykalne oszczędności kosztów w sieci producentów sprzętu, umożliwiając im opracowywanie systemów dostępu do metra, które są tańsze, łatwiejsze w zapewnieniu i prostsze w obsłudze.

Dodane/usunięte kanały są połączone z dowolnym transceiverem CWDM GEZHI PHOTONICS po stronie sprzętu, a także zapewniamy opcjonalne konfiguracje portów, takie jak: Express Port, Monitor Port, port pasma przepustowego 1310nm i port 1550nm dla tych multiplekserów zgodnie z wyborem klienta.

Szczegóły panelu przedniego



Wspólny port:

• Wejście i wyjście bagażnika zarówno w ruchu zachodnim, jak i wschodnim.
• Dostępne złącza LC, SC, ST i FC.

B Dodaj/upuść port na zachodzie:

• Dodaj i upuść na zachodzie.
• Dostępne złącza LC, SC, ST i FC.
• Zgodny ze standardem ITU-T G.657A1 CWDM od 1270nm do 1610nm, ze wzrostem o 20nm

C Dodaj/upuść port na wschodzie:

• Dodaj i upuść na wschód.
• Dostępne złącza LC, SC, ST i FC.
• Zgodny ze standardem ITU-T G.657A1 CWDM od 1270nm do 1610nm, ze wzrostem o 20nm

NOTATKA:
Rzeczywisty układ zależy od wybranego typu złącza oraz innych czynników.Jednak główny schemat pozostaje taki sam. Zapewniamy również opcjonalne konfiguracje portów, takie jak: port Express Port, port monitora, port pasma przepustowego 1310 nm i port 1550 nm dla tych multiplekserów zgodnie z wyborem klienta, w przypadku korzystania ze starszego typu SDH/SONET 1310 nm, długości fal CWDM 1270, 1290 , 1310, 1330 i 1350nm nie powinny być używane.W przypadku używania ze starszymi sieciami SDN/SONET 1550nm, długości fal CWDM 1510, 1530, 1550, 1570 i 1590nm nie powinny być używane.
