| Brand Name: | GEZHI or OEM |
| Numer modelu: | 8-kanałowy moduł CCWDM |
| MOQ: | 1 szt. dla 8CH CCWDM |
| Cena £: | Get Latest Price |
| Delivery Time: | 2 ~ 7 dni roboczych |

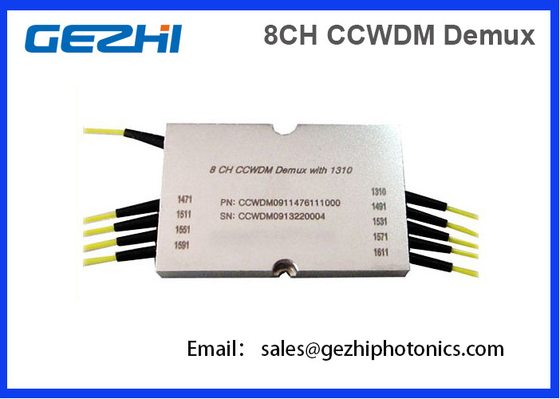

8-kanałowy moduł CCWDM Kompaktowy multiplekser z grubym podziałem długości fal
Mini CCWDM(Kompaktowe multipleksery z podziałem długości fali Coasrse) są oferowane w kompaktowej, zajmującej mało miejsca konstrukcji, idealnej do zastosowań montowanych na tacy.Mini CCWDM są dostępne z portem aktualizacji.To nowa technologia firmy GEZHI Photonics.Porównaj normalny moduł CWDM, rozmiar jest bardziej kompaktowalny.
i niskie straty inseryjne i wysoka izolacja.
Sieci z multipleksowaniem z grubym podziałem długości fali (CWDM) wymagają modułów multipleksera/demultipleksera (MUX/DEMUX) do łączenia i rozdzielania sygnałów optycznych o wielu długościach fal.Moduły te są ogólnie nazywaneCWDM MUX/DEMUX.W połączeniu z wysoce niezawodną optyką pasywną (np.Transceiver CWDM SFP/SFP+), moduły CWDM MUX/DEMUX pozwalają operatorom w pełni wykorzystać dostępną przepustowość światłowodu w architekturze pętli lokalnej i korporacyjnej.GEZHI Photonics dostarcza serię modułów CWDM MUX/DEMUX z nawet 18 kanałami (w odstępach 20 nm) w konfiguracjach simplex lub duplex
Aplikacje
• Sieci dostępowe / Metro CWDM
• WDM PON
• Sieci korporacyjne
Cechy
Parametry:
| Opis | Jednostka | min | Typowy | Maks. | |||
| Opcjonalna utrata kanału | dB | 1.0 | 1.5 | ||||
| Szerokość pasma przepustowego | nm | 13 | 15 | ||||
| Płaskość | dB | 0,3 | 0,5 | ||||
| Izolacja sąsiednich kanałów | dB | 30 | 35 | ||||
| Izolacja kanałów niesąsiednich | dB | 35 | 40 | ||||
| Kierunkowość | dB | 50 | |||||
| PDL | dB | 0,2 | |||||
| PMD | ps | 0,2 | |||||
| Maks.moc | mw | 300 | |||||
| Utrata wtrąceniowa kanału przepustowego | P | dB | 1.0 | 1.5 | |||
| A | 1.5 | 2.5 | |||||
| Długość fali kanału | nm |
1471 1491 1511 1531 1551 1571 1591 1611 Można wybrać na żądanie lub dowolny 4 kanał między 1260-1625 |
|||||
| Temperatura robocza | °C | -10 ~+70 | |||||
| Temperatura przechowywania | °C | -40 ~ +85 | |||||
| Pakiet | mm | 44(L)X28(S)X6(W) | |||||
8-kanałowe widmo modułu CCWDM
Wymiary stronicowania:
Aplikacja CWDM w systemie sieciowym
Szczegóły zamówienia:
| CCWDM8- | XXXX- | X- | X- | XX- | X- | X |
| Długość fali | Stopień | Rodzaj warkocza | Długość | złącze | pakiet | |
|
1471 1491 1611 |
P A |
0 = gołe włókno 1 = 900um luźna rurka Kabel 2=2mm Kabel 3=3mm |
05=0,5m 10=1,0m 15=1,5m |
0=brak 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Inni |
0=Standardowy 1=Specjalny |
|
|
