| Brand Name: | GEZHI or OEM |
| Numer modelu: | Kompaktowy CWDM 1x8 |
| MOQ: | 1 szt. Dla kompaktowego CWDM 1x8 |
| Cena £: | Get Latest Price |
| Delivery Time: | 2 ~ 7 dni roboczych |

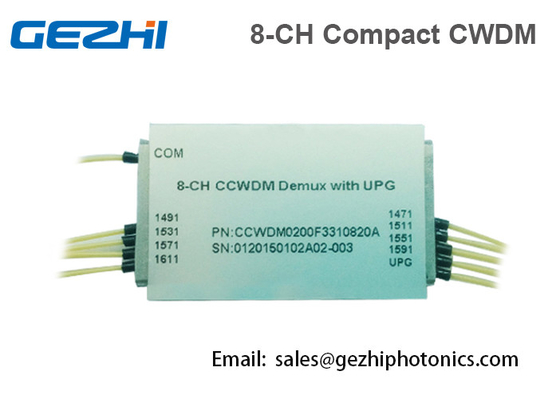

Moduł światłowodowy CCWDM 1x8 kanałów multiplekser optyczny Mini rozmiar
Compact Coarse Wavelength Division Multiplexer (CCWDM) rozszerza przepustowość sieci komunikacyjnych Metro/Access.CCWDM firmy GEZHI Photonics opiera się na technologii filtrów cienkowarstwowych i opakowaniach mikrooptyki metalowej.GEZHI Fotonika”zapewnia wysokiej jakości CCWDM z płaską przepustowością kanału, elastyczną konfiguracją kanału, niską tłumiennością wtrąceniową i wysoką izolacją.Został zaprojektowany w celu łatwego zwiększania pojemności w miarę rozwoju systemu.Wszystkie produkty Fooxtek nie zawierają żywic epoksydowych w ścieżce optycznej.
Cechy
Aplikacja
Parametry:
| Parametr | Wartość | |||||||
| Numer kanału | 4 | 8 | 8(+E1) | 8(+E2) | ||||
| Środkowa długość fali (nm) | 1270,1290...1610 lub 1271,1291...1611 | |||||||
| Pasmo przenoszenia (nm) | Kanał | min. | +/-6,5 | |||||
|
Aktualizacja Port |
min. | - | 1310+/-50 | 1260~1457 | ||||
|
Izolacja(dB) |
Mux |
Przylegający Kanał |
min. | 30 | ||||
|
NiePrzylegający Kanał |
min. | 40 | ||||||
|
Aktualizacja Port |
min. | 15 | ||||||
| Demultiplekser |
Przylegający Kanał |
min. | 30 | |||||
|
Nie Przylegający Kanał |
min. | 40 | ||||||
|
Aktualizacja Port |
min. | 15 | ||||||
|
Wprowadzenie Strata (dB) |
Kanał | Maks. | 1.0 | 1.5 | 1.6 | 1.8 | ||
|
Aktualizacja Port |
Maks. | - | 1.2 | |||||
| Tętnienie w paśmie przepustowym (dB) | Maks. | 0,3 | ||||||
| Kierunkowość (dB) | min. | 50 | ||||||
|
Polaryzacja Utrata zależności (dB) |
Maks. | 0,15 | ||||||
|
Tryb polaryzacji Dyspersja (GD) ps |
Maks. | 0,1 | ||||||
| Strata odbiciowa (dB) | min. | 45 | ||||||
| Rodzaj włókna |
Nadchodzi SMF-28 z luźną rurą 900 mm |
|||||||
| Długość włókna (m) | 1,0+/-0,1 | |||||||
| Obsługa mocy (mW) | Maks. | 500 | ||||||
| Temperatura robocza(°C) | -10~+70 | |||||||
| Temperatura przechowywania(°C) | -40~+85 | |||||||
| Wymiary opakowania (mm) | D44xS28xW26 | |||||||
Notatka:
1. Wszystkie specyfikacje obejmują wpływ temperatury roboczej i wszystkich stanów polaryzacji.
2. Wartości odniesienia bez złączy i strat wtrąceniowych dla pary złączy wynoszą 0,20 dB (typowo) i 0,30 dB (maks.).
3. Długość włókna obejmuje gumową osłonę i nie obejmuje złącza.
Typowy IL powyżej -40 do 85C dla 8-kanałowego CCWDM
Wymiary stronicowania:
Aplikacja CCWDM na FTTA
Szczegóły zamówienia:
| CCWDM8- | XXXX- | X- | X- | XX- | X- | X |
| Długość fali | Stopień | Rodzaj warkocza | Długość | złącze | pakiet | |
|
1471 1491 1611 |
P A |
0 = gołe włókno 1 = 900um luźna rurka Kabel 2=2mm Kabel 3=3mm |
05=0,5m 10=1,0m 15=1,5m |
0=brak 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Inni |
0=Standardowy 1=Specjalny |
Linia produkcyjna
|
|
