| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x4 kanałowy moduł CCWDM |
| MOQ: | 1 dla modułu 1x4 CH CCWDM |
| Cena £: | Get Latest Price |
| Delivery Time: | 2 ~ 7 dni roboczych |

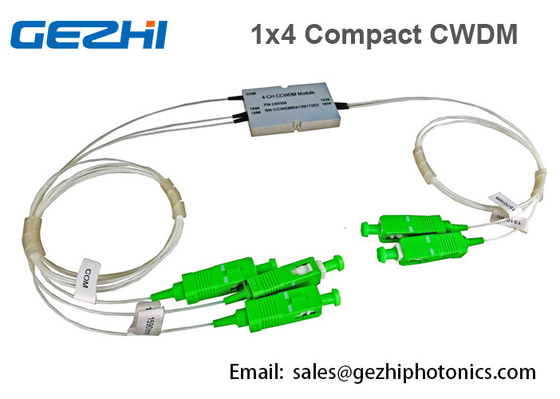

Moduł 1x4 CH Optical CCWDM Mux/Demux w pasywnej sieci optycznej
GEZHI Photonics CCWDM.Kompaktowe multipleksery z grubym podziałem długości fali (CCWDM) to zintegrowane moduły optyczne zaprojektowane w celu znacznej poprawy wydajności optycznej przy jednoczesnym obniżeniu kosztów produkcji w obudowie mniejszej niż 1/4 rozmiaru konwencjonalnych modułów CWDM.
Nasze CCWDM charakteryzują się wysoką dokładnością i stabilnością długości fali, niskimi stratami wtrąceniowymi, wysoką izolacją, niskimi stratami zależnymi od polaryzacji i ścieżką optyczną bez żywic epoksydowych.Nasz CCWDM z kwalifikacją Telcordia 1209/1221 opiera się na zastrzeżonej platformie optycznej stołu warsztatowego GEZHI Photonics i uważamy, że ma najmniejszą powierzchnię spośród wszystkich porównywalnych CWDM.Dzięki odstępowi międzykanałowemu wynoszącemu 20 nm i szerokiej charakterystyce pasmowoprzepustowej pozwala na zastosowanie w sieciach datacom lub telekomunikacyjnych z tanimi niechłodzonymi laserami.Te multipleksery/demultipleksery CCWDM są dostępne w czterech lub ośmiu kanałach i zawierają port rozszerzeń dla systemów 16-kanałowych.
Cechy
Aplikacje
Parametry:
| Opis | Jednostka | min | Typowy | Maks. | ||
| Opcjonalna utrata kanału | dB | 0,8 | 1.0 | |||
| Szerokość pasma przepustowego | nm | 13 | ||||
| Płaskość | dB | 0,3 | 0,5 | |||
| Izolacja sąsiednich kanałów | dB | 30 | 35 | |||
| Izolacja kanałów niesąsiednich | dB | 40 | 45 | |||
| Kierunkowość | dB | 55 | ||||
| PDL | dB | 0,2 | ||||
| PMD | ps | 0,2 | ||||
| Maks.moc | mw | 300 | ||||
| Utrata wtrąceniowa kanału przepustowego | P | dB | 0,8 | 1.0 | ||
| A | 1.0 | 1.5 | ||||
| Długość fali kanału | nm |
1471 1491 1511 1531 1551 1571 1591 1611 Można wybrać na żądanie lub dowolny 4 kanał między 1260-1625 |
||||
| Temperatura robocza | °C | 0 ~ +70 | ||||
| Temperatura przechowywania | °C | -40 ~ +85 | ||||
| Pakiet | mm | 44(L)X28(S)X6(W) | ||||
CWDM Porównaj CCWDM
Warto zauważyć, że chociaż technologia CWDM od dawna nie jest zbyt popularna, ale do czasu przypieczętowania popytu na CWDM, deweloperzy „zmodernizowali” technologię do tworzenia multiplekserów.
W przeciwieństwie do „starej” sprawdzonej technologii filtrów kaskadowych CWDM, zaawansowane multipleksery CWDM produkowane są w technologii planarnej.
Technologia ta polega na stworzeniu złożonego falowodu planarnego, którego uzupełnieniem są filtry cienkowarstwowe i kolimatory.urządzenia multipleksujące wykonane w tej technologii nazywane są multiplekserami CCWDM (CompactCWDM).
Powyższe zdjęcie przedstawia wewnętrzną strukturę multiplekserów CWDM.Po lewej klasyk na bazie stopnia filtrującego multipleksera CWDM, po prawej multiplekser CCWDM.
Multipleksery CCWDM na górze nie były popularne przede wszystkim ze względu na ich rozmiar - trochę większy niż pudełko zapałek.
Inżynierowie dostawcy usług internetowych obawiają się tak małego urządzenia, które zresztą trudno było naprawić w standardowym patch panelu.
Wymiary stronicowania:
Szczegóły zamówienia:
| CCWDM4+1- | XXXX- | X- | X- | XX- | X- | X |
|
|
Długość fali | Stopień | Rodzaj warkocza | Długość | złącze | pakiet |
|
1471 1491 1611 |
P A |
0 = gołe włókno 1 = 900um luźna rurka Kabel 2=2mm Kabel 3=3mm |
05=0,5m 10=1,0m 15=1,5m |
0=brak 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Inni |
0=Standardowy 1=Specjalizacja |
|
|
