| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-16CH CWDM |
| MOQ: | 1 |
| Cena £: | Get Latest Price |
| Delivery Time: | 2 ~ 7 dni roboczych |
| Payment Terms: | T/T, Western Union, Paypal |
Urządzenie pasywne 1x16 CWDM Mux Demux dla sieci WDM, systemu CATV.
Opis produktu
GEZHI Photonics oferuje pełną gamę jednostek CWDM Mux-Demux i Optical Add Drop Multiplexer (OADM), które pasują do wszystkich rodzajów aplikacji i rozwiązań sieciowych.Niektóre najpopularniejsze to: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx i CATV.
Zgrubny multiplekser z podziałem długości fali firmy GEZHI (CWDM Mux/Demux) wykorzystuje technologię powlekania cienką warstwą i zastrzeżoną konstrukcję opakowania mikrooptyki bez topnika wiążącego metal.Zapewnia niskie straty wtrąceniowe, wysoką izolację kanałów, szerokie pasmo przenoszenia, czułość w niskich temperaturach i ścieżkę optyczną bez żywic epoksydowych.
Nasze produkty CWDM Mux Demux zapewniają do 16-kanałowego lub nawet 18-kanałowego multipleksowania na jednym włóknie.Ze względu na to, że w sieciach WDM wymagana jest niska tłumienność wtrąceniowa, możemy również dodać opcję „Skip Component” w module CWDM Mux/Demux, aby zredukować IL jako opcję.Standardowy typ pakietu CWDM Mux/Demux obejmuje: opakowanie z ABS, opakowanie LGX i montaż w stojaku 19” 1U.
Cechy
* Niskie straty wtrąceniowe
* Szeroki zakres długości fali
* Niski przesłuch
* Wysoka stabilność, wysoka niezawodność
* Nie zawiera żywic epoksydowych na ścieżce optycznej
* Zatrzaskowe i niezatrzaskowe
Aplikacje
* Monitorowanie linii
* Sieć WDM
* Telekomunikacja
* Aplikacja komórkowa
* Wzmacniacz światłowodowy
* Dostęp do sieci
Parametr techniczny
| Parametr | Jednostka | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demultiplekser | Mux | Demultiplekser | Mux | Demultiplekser | Mux | Demultiplekser | ||||
| Długość fali kanału | nm | 1270~1610 nm i 1271~1611 | |||||||||
| Dokładność środkowej długości fali | nm | ±0,5 | |||||||||
| Odstęp między kanałami | nm | 20 | |||||||||
| Pasmo przenoszenia kanału (@-0,5dB pasma) | nm | >13 | |||||||||
| Strata wtrąceniowa | dB | 0,8 | 1.5 | 2,5 i 1,8 | 5.2 i 3.5 | ||||||
| Tętnienie kanału | dB | 0,3 | |||||||||
| Izolacja | Przylegający | dB | Nie dotyczy | >30 | Nie dotyczy | >30 | Nie dotyczy | >30 | Nie dotyczy | >30 | |
| Nieprzylegający | dB | Nie dotyczy | >40 | Nie dotyczy | >40 | Nie dotyczy | >40 | Nie dotyczy | >40 | ||
| Czułość temperaturowa strat bezwładnościowych | dB/℃ | <0,005 | |||||||||
| Przesunięcie temperatury długości fali | nm/℃ | <0,002 | |||||||||
| Utrata zależna od polaryzacji | dB | <0,1 | |||||||||
| Dyspersja trybu polaryzacji | dB | <0,1 | |||||||||
| Kierunkowość | dB | >50 | |||||||||
| Strata zwrotu | dB | >45 | |||||||||
| Obsługa maksymalnej mocy | mW | 300 | |||||||||
| Temperatura robocza | ℃ | -5~+75 | |||||||||
| Temperatura przechowywania | ℃ | -40~85 | |||||||||
| Wymiar opakowania | mm | dł.100xszer.80xwys.10 | dł.141xszer.115xwys.18 | ||||||||

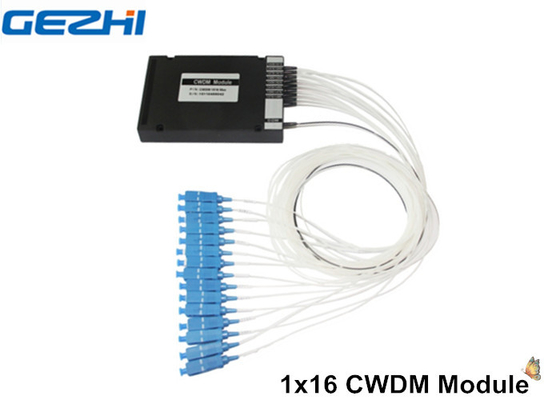

Zdjęcie produktu
System pasywny CWDM Mux Demux
Informacje dotyczące zamawiania
| CWDM | XX | X | XX | X | X | XX |
| Liczba kanałów |
Konf -guracja |
1. kanał | Rodzaj włókna | Długość włókna | Złącze wejścia/wyjścia | |
|
04=4 kanał 08=8 kanał 16=16 kanałów 18=18 kanałów N=N Kanał |
M=Mx D=Dempleksu O=OADM |
27=1270 nm …… 47=1470 nm 49=1490 nm …… 61=1610 nm SS=specjalny |
1=Włókno gołe 2 = 900um luźna rurka 3=2mmKabel 4=3mmKabel |
1=1m 2=2m S=Określ |
0=Brak 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Określ |
|
|
