Szczegóły Produktu:
Zapłata:
|
| Długość fali: | 1270 ~ 1610 mil morskich | Pakiet: | ABS, LGX, do montażu w stojaku 1U |
|---|---|---|---|
| Złącze: | LC, SC, FC, ST | Długość włókna: | Dostosowane |
| Rodzaj: | Mux lub demultiplekser | Rodzaj włókna: | Dupleks |
| High Light: | 1x4 CWDM Mux Demux,monitorowanie linii CWDM Mux Demux,moduł CWDM Mux Demux 1610nm |
||
Typ 1x4 CWDM Mux/demux ABS do monitorowania linii, sieci WDM, systemu CATV.
Opis produktu:
Nasze produkty CWDM Mux Demux zapewniają multipleksowanie od 2 do 18 kanałów na jednym włóknie.Ze względu na to, że w sieciach WDM wymagana jest niska tłumienność wtrąceniowa, możemy również dodać opcję „Skip Component” w module CWDM Mux/Demux, aby zredukować IL jako opcję.Standardowy typ pakietu CWDM Mux/Demux obejmuje: opakowanie z ABS, opakowanie LGX i montaż w stojaku 19” 1U.
Cechy:
* Niskie straty wtrąceniowe
* Szeroki zakres długości fali
* Niski przesłuch
* Wysoka stabilność, wysoka niezawodność
* Nie zawiera żywic epoksydowych na ścieżce optycznej
* Zatrzaskowe i niezatrzaskowe
Aplikacje:
* Monitorowanie linii
* Sieć WDM
* Telekomunikacja
* Aplikacja komórkowa
* Wzmacniacz światłowodowy
* Dostęp do sieci
Parametr techniczny:
| Parametr | Jednostka | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demultiplekser | Mux | Demultiplekser | Mux | Demultiplekser | Mux | Demultiplekser | ||||
| Długość fali kanału | nm | 1270~1610 nm i 1271~1611 | |||||||||
| Dokładność środkowej długości fali | nm | ±0,5 | |||||||||
| Odstęp między kanałami | nm | 20 | |||||||||
| Pasmo przenoszenia kanału (@-0,5dB pasma) | nm | >13 | |||||||||
| Strata wtrąceniowa | dB | 0,8 | 1.5 | 2,5 i 1,8 | 5.2 i 3.5 | ||||||
| Tętnienie kanału | dB | 0,3 | |||||||||
| Izolacja | Przylegający | dB | Nie dotyczy | >30 | Nie dotyczy | >30 | Nie dotyczy | >30 | Nie dotyczy | >30 | |
| Nieprzylegający | dB | Nie dotyczy | >40 | Nie dotyczy | >40 | Nie dotyczy | >40 | Nie dotyczy | >40 | ||
| Czułość temperaturowa strat bezwładnościowych | dB/℃ | <0,005 | |||||||||
| Przesunięcie temperatury długości fali | nm/℃ | <0,002 | |||||||||
| Utrata zależna od polaryzacji | dB | <0,1 | |||||||||
| Dyspersja trybu polaryzacji | dB | <0,1 | |||||||||
| Kierunkowość | dB | >50 | |||||||||
| Strata zwrotu | dB | >45 | |||||||||
| Obsługa maksymalnej mocy | mW | 300 | |||||||||
| Temperatura robocza | ℃ | -5~+75 | |||||||||
| Temperatura przechowywania | ℃ | -40~85 | |||||||||
| Wymiar opakowania | mm | dł.100xszer.80xwys.10 | dł.141xszer.115xwys.18 | ||||||||
Informacje dotyczące zamawiania:
| CWDM | XX | X | XX | X | X | XX |
| Liczba kanałów |
Konf -guracja |
1. kanał | Rodzaj włókna | Długość włókna | Złącze wejścia/wyjścia | |
|
04=4 kanał 08=8 kanał 16=16 kanałów 18=18 kanałów N=N Kanał |
M=Mx D=Dempleksu O=OADM |
27=1270 nm …… 47=1470 nm 49=1490 nm …… 61=1610 nm SS=specjalny |
1=Włókno gołe 2 = 900um luźna rurka 3=2mmKabel 4=3mmKabel |
1=1m 2=2m S=Określ |
0=Brak 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Określ |

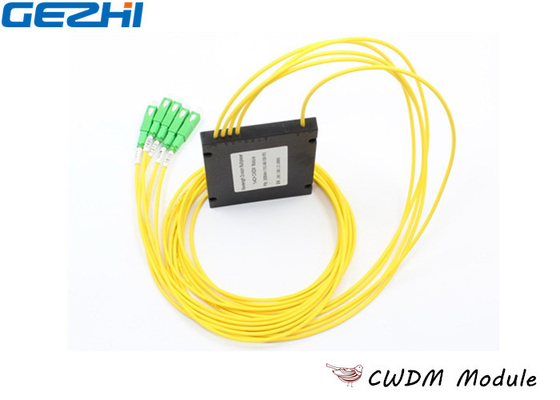

Zdjęcie produktu:
System pasywny CWDM Mux Demux
