| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-16CH CWDM |
| MOQ: | 1 |
| Cena £: | Get Latest Price |
| Delivery Time: | 2 ~ 7 dni roboczych |
| Payment Terms: | T/T, Western Union, Paypal |

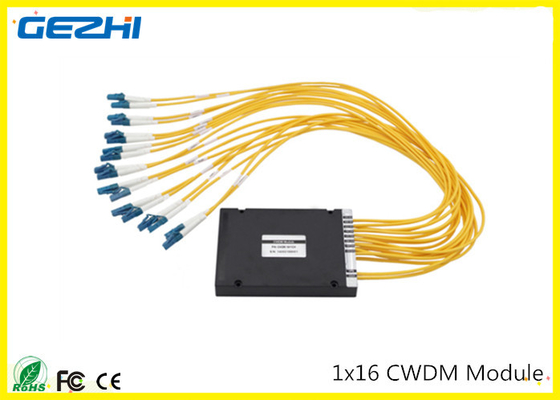

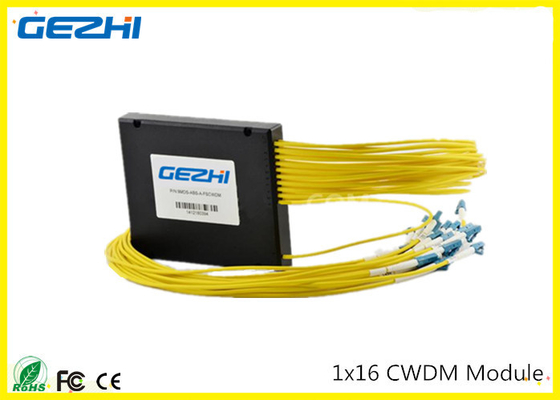

Moduł 1x16CH CWDM Mux/Demux
Opis:
Technologie CWDM i DWDM zapewniają efektywny sposób współdzielenia jednej pary włókien i łączenia różnych interfejsów komunikacyjnych, takich jak: 10G, SONET OC-192, STM-64, Fibre Channel 1G/2G/4G, Gigabit Ethernet, OC3/OC12 czy OC48 i E1/T1, po prostu używając różnych długości fal światła dla każdego kanału.
Nasza oferta produktów obejmuje bardzo przystępne cenowo rozwiązania dla technologii CWDM i DWDM, z minimalnym lub zerowym zarządzaniem, ale także profesjonalne rozwiązania klasy operatorskiej z pełnymi funkcjami zarządzania i monitorowania, redundancją światłowodów i zasilaczy oraz specyfikacją klasy Telco, która może obsługiwać do 80 kanałów Pojemność DWDM 10G na pojedynczym obwodzie światłowodowym.
Nasze produkty WDM Optical Mux są elastyczne i oferują niedrogie rozwiązanie, które umożliwia rozbudowę istniejącej pojemności włókien, i są dostępne z kasetą modułu z tworzywa sztucznego ABS, 19-calową skrzynką do montażu w szafie i standardowym opakowaniem LGX. Bez względu na rodzaj złączy, takich jak FC , ST, SC, LC itp. są dostępne, a także możemy łączyć różne złącza w jednym urządzeniu.
Aplikacja demultipleksera CWDM:
Specyfikacja:
| Parametr | Jednostka | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demultiplekser | Mux | Demultiplekser | Mux | Demultiplekser | Mux | Demultiplekser | ||||
| Długość fali kanału | nm | 1270~1610 nm i 1271~1611 | |||||||||
| Dokładność środkowej długości fali | nm | ±0,5 | |||||||||
| Odstęp między kanałami | nm | 20 | |||||||||
| Pasmo przenoszenia kanału (@-0,5dB pasma) | nm | >13 | |||||||||
| Strata wtrąceniowa | dB | 0,8 | 1.5 | 2,5 i 1,8 | 5.2 i 3.5 | ||||||
| Tętnienie kanału | dB | 0,3 | |||||||||
| Izolacja | Przylegający | dB | Nie dotyczy | >30 | Nie dotyczy | >30 | Nie dotyczy | >30 | Nie dotyczy | >30 | |
| Nieprzylegający | dB | Nie dotyczy | >40 | Nie dotyczy | >40 | Nie dotyczy | >40 | Nie dotyczy | >40 | ||
| Czułość temperaturowa strat bezwładnościowych | dB/℃ | <0,005 | |||||||||
| Przesunięcie temperatury długości fali | nm/℃ | <0,002 | |||||||||
| Utrata zależna od polaryzacji | dB | <0,1 | |||||||||
| Dyspersja trybu polaryzacji | dB | <0,1 | |||||||||
| Kierunkowość | dB | >50 | |||||||||
| Strata zwrotu | dB | >45 | |||||||||
| Obsługa maksymalnej mocy | mW | 300 | |||||||||
| Temperatura robocza | ℃ | -5~+75 | |||||||||
| Temperatura przechowywania | ℃ | -40~85 | |||||||||

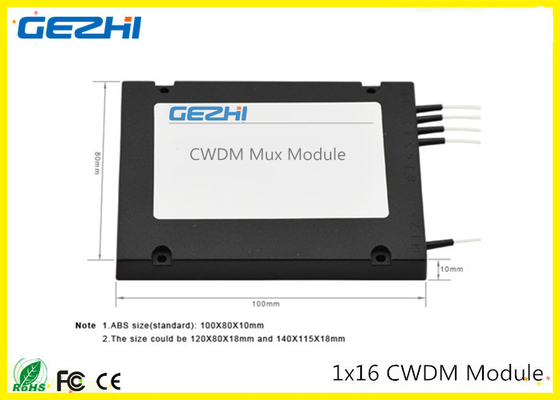

| Wymiar opakowania | mm | dł.100xszer.80xwys.10 | dł.141xszer.115xwys.18 | ||||||||
Notatka:
1. Określono bez złączy.Dodaj dodatkowe straty 0,2 dB na złącze.
2.Możemy również wykonać rozwiązanie o niskich stratach wtrąceniowych.Aby uzyskać więcej informacji, wyślij e-mail na adres shirley@gezhiphotonics.com
Szczegóły panelu przedniego:
Zdjęcie 4-kanałowego podwójnego światłowodu CWDM jako odniesienie
①Wspólny port:
Dostępne SC,FC,LC,ST ze złączami UPC/APC.
② Port monitora:
Port monitora, inny procent kranu do wyboru (5%, 1%)
Dostępne SC,FC,LC,ST ze złączami UPC/APC.
③ Port aktualizacji:
Port aktualizacji, inna izolacja do wyboru (<15dB,15dB ~ 30dB,30dB ~ 40dB,50dB)
Dostępne SC,FC,LC,ST ze złączami UPC/APC.
④Port standardowy 1310nm/1550nm:
Port pasma przepustowego 1310nm: inna izolacja do wyboru (15dB ~ 30dB, 30dB ~ 40dB), tymczasem inna przepustowość do wyboru (± 50nm, ± 6.5nm)
Port pasma przepustowego 1550nm: inna izolacja do wyboru (15dB ~ 30dB, 30dB ~ 40dB), tymczasem inna przepustowość do wyboru (± 50nm, ± 6.5nm)
Dostępne SC,FC,LC,ST ze złączami UPC/APC.

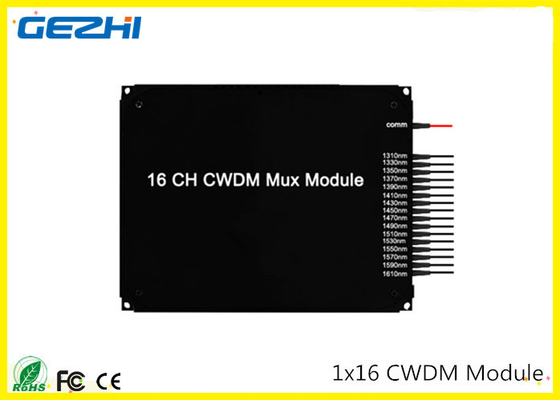

⑤ Port Mux/Demux dla określonych długości fal:
Dostępnych jest osiemnaście środkowych długości fal od 1270nm do 1610nm, z każdym krokiem 20nm do wyboru.
Dostępne SC,FC,LC,ST ze złączami UPC/APC.
Informacje dotyczące zamawiania:
| CWDM | XX | X | XX | X | X | XX |
| Liczba kanałów |
Konf -guracja |
1. kanał | Rodzaj włókna | Długość włókna | Złącze wejścia/wyjścia | |
|
04=4 kanał 08=8 kanał 16=16 kanałów 18=18 kanałów N=N Kanał |
M=Mx D=Dempleksu O=OADM |
27=1270 nm …… 47=1470 nm 49=1490 nm …… 61=1610 nm SS=specjalny |
1=Włókno gołe 2 = 900um luźna rurka 3=2mmKabel 4=3mmKabel |
1=1m 2=2m S=Określ |
0=Brak 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Określ |
|
|
