Pasmo C Czerwony/niebieski filtr DWDM 3-portowy filtr cienkowarstwowy Urządzenie FWDM WDM

Name: Pasmo C Czerwony/niebieski filtr DWDM 3-portowy filtr cienkowarstwowy Urządzenie FWDM WDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Urządzenie GZ-FWDM
Price: 399.98 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	Urządzenie GZ-FWDM
MOQ:	1
Cena £:	Get Latest Price
Czas dostawy:	2 ~ 7 dni roboczych

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE/FCC/RoHS/TUV/UL

Nazwa produktu:

Filtr czerwony/niebieski WDM

Długość fali:

1547~1561 (czerwony) lub 1530~1543,2 (niebieski)

Pakiet:

Stalowa rura

Złącze:

LC/SC/FC/ST (PC lub APC)

Długość włókna:

Dostosowane

Podanie:

Monitorowanie systemu

Szczegóły pakowania:

1 szt. W piance z plastikowym pudełkiem

Możliwość Supply:

80000 kanałów miesięcznie

Podkreślić:

Czerwony niebieski filtr DWDM

filtr 1x2 DWDM

filtr urządzenia WDM

Opis produktu

Pasmo C DWDM Filtr czerwony/niebieski Urządzenie WDM 3-portowy filtr cienkowarstwowy FWDM

3 portuPasmo C DWDM Filtr czerwony/niebieskiŚDMdeweloperlód

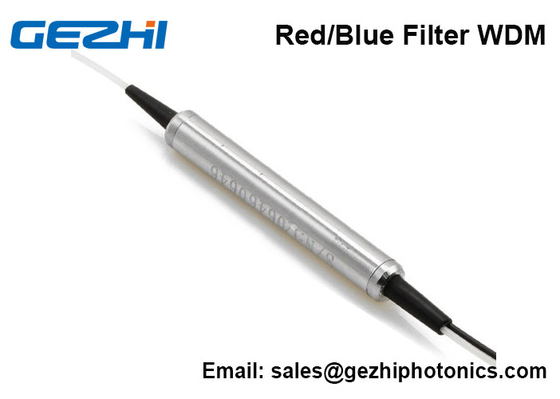

Filtr GEZHI DWDM Red/Blue to cienkowarstwowe urządzenie filtrujące.Jest to urządzenie trójportowe.Jeden port nazywa się „Wspólny”.Pozostałe dwa porty zapewniają kanał dla dwóch „pasm” długości fali.

Dwa pasma to czerwony (λ>1547 nm) i niebieski (λ<1543 nm).

Jedno pasmo przechodzi przez odcinek Reflected, a drugie przez odcinek Pass.

Zazwyczaj jednak urządzenie jest używane jako dwukierunkowy (tj. dwukierunkowy) WDM.Jeden pasek jest wysyłany do odcinka wspólnego, podczas gdy drugi pasek jest dostarczany ze odcinka wspólnego.(patrz przykładowy schemat) W module DWDM, który wykorzystuje filtr czerwony/niebieski, multiplekser można połączyć z demultiplekserem.

Na przykład multiplekser łączy kanały DWDM w paśmie czerwonym, podczas gdy demultiplekser rozdziela kanały DWDM w paśmie niebieskim.Używając wypełniacza czerwonego/niebieskiego, można połączyć kanały czerwonego nadawania i niebieskiego odbioru w jednym włóknie.

Pasmo C Czerwony/niebieski filtr DWDM 3-portowy filtr cienkowarstwowy Urządzenie FWDM WDM 0

Przykład czerwonego/niebieskiego WDM w użyciu dwukierunkowym.

CechyAplikacja

Ø Niskie straty wtrąceniowe Ø Sieć WDM

Ø Szerokie pasmo przenoszenia Ø Monitorowanie linii

Ø Wysoka izolacja kanałów Ø Telekomunikacja

Ø Wysoka niezawodność Ø Przyrządy do testowania

Pasmo C Czerwony/niebieski filtr DWDM 3-portowy filtr cienkowarstwowy Urządzenie FWDM WDM 1

DWDM Filtr pasmowy czerwony/niebieski DWDM Filtr pasmowy czerwony/niebieski DWDM Filtr pasmowy czerwony/niebieski z

z rurką ze stali nierdzewnej z plastikowym pudełkiem ASB Pakiet 19" 1RU Pakiet do montażu w szafie

Dane techniczne

Typ		FWDM
Długość fali kanału przepustowego	nm	1547~1561 (czerwony)	1530~1543,2 (niebieski)
Kanał odbicia Długość fali	nm	1530~154,2 (niebieski)	1547~1561 (czerwony)
Utrata wtrąceniowa kanału przepustowego	dB	≤0,60
Utrata wtrąceniowa kanału odbicia	dB	≤0,40
Tętnienie kanału	dB	≤0,3
Izolacja sąsiednich kanałów	dB	≥30
Ekspresowa izolacja kanałów	dB	≥12
PDL	dB	≤0,1
PMD	Ps/nm	≤0,1
Kierunkowość	dB	≥55
Strata zwrotu	dB	≥50
Moc ciągła	mW	300
Temperatura robocza	℃	-5~+70
Temperatura przechowywania	℃	-40~+85
Wymiary opakowania	mm	φ5.5x34

Uwaga: 1. Personalizacja jest dostępna.

2. Straty wtrąceniowe nie obejmują złącza, każde złącze zwiększy stratę o 0,2 dB.

3. Inne długości fali mogą być wykonane na życzenie klienta.Na przykład pasmo L R/B, pasmo C/L.

Informacje dotyczące zamawiania

Długość fali

Specyfikacja pakietu

Rodzaj włókna

Średnica włókna

Długość włókna

Złącze

R/B=Czerwony/Niebieski Długość fali

1= Φ5,5 mm × 34 mm

2= 90×20×10 mm

3=100×80×10,5 mm

4= 120×80×18 mm

5=140×115×18 mm

6=19” 1U do montażu w szafie

X= Inni

9=9/125

X=Inni

25=250um

90=900um

20=2,0 mm

30=3,0 mm

X=Inni

05=0,5m

10=1,0m

15=1,5m

X=Inni

OO=Brak

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/szt

LA=LC/APC

X=Inni

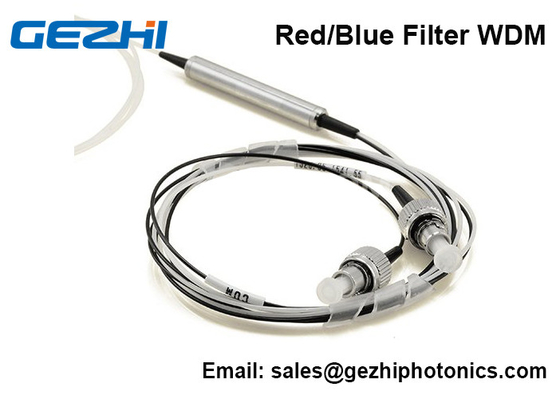

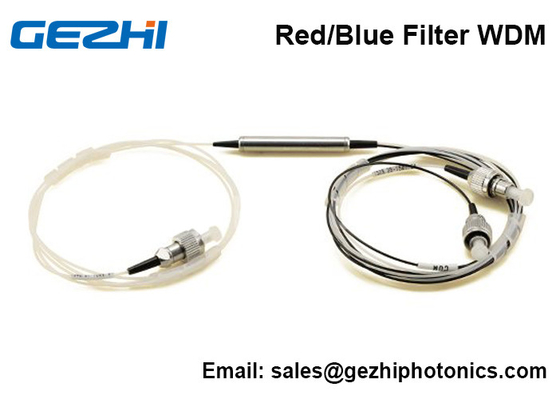

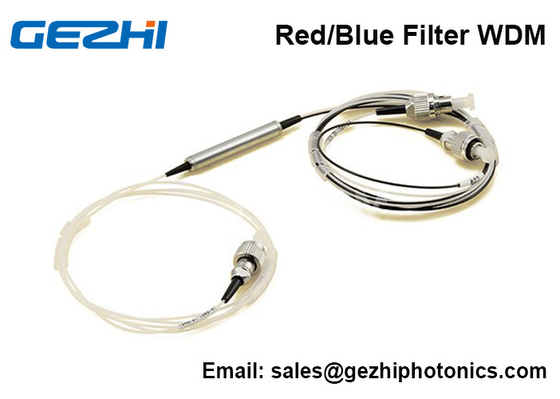

Więcej zdjęć

Pasmo C Czerwony/niebieski filtr DWDM 3-portowy filtr cienkowarstwowy Urządzenie FWDM WDM 2
